IBM x3500M4 Second Microprocessor Upgrade Kit 장착방법 입니다.

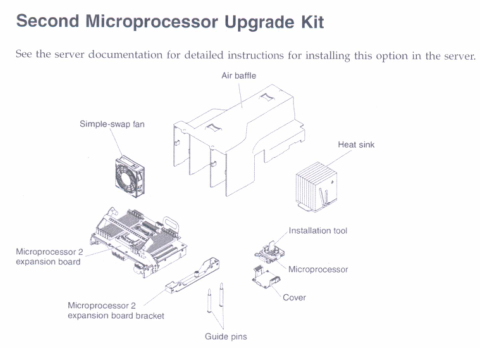

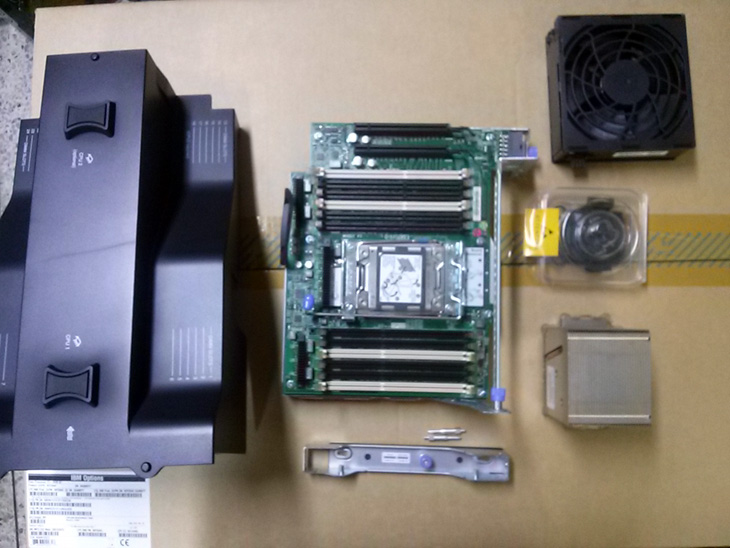

Second Microprocessor Upgrade Kit  은 이렇게 구성되어 있습니다.

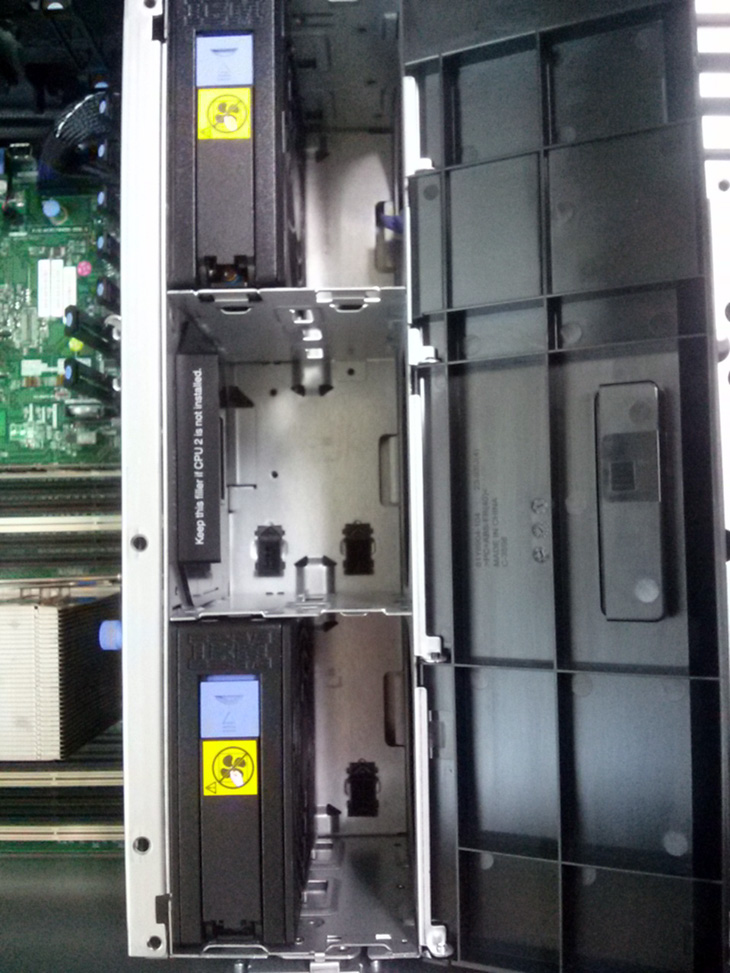

1. x3500M4 서버 본체 옆면을 Open 합니다.

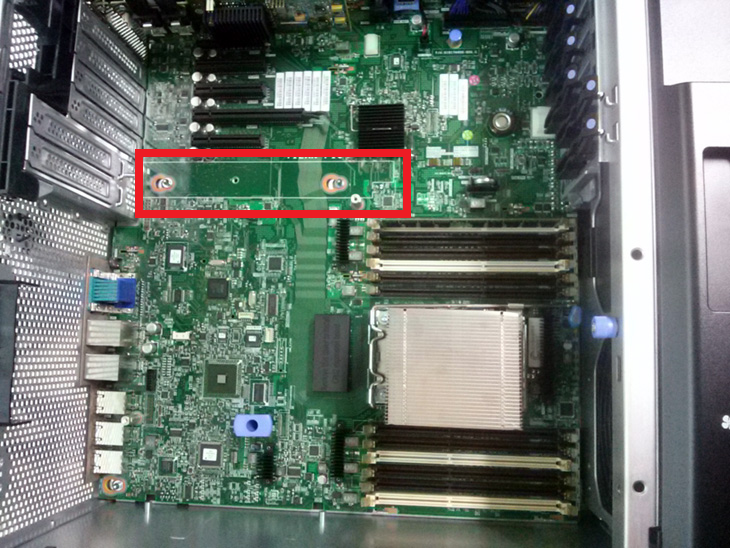

2. Microprocessor2 expansion board bracket 표시된 부분에 장착 합니다.

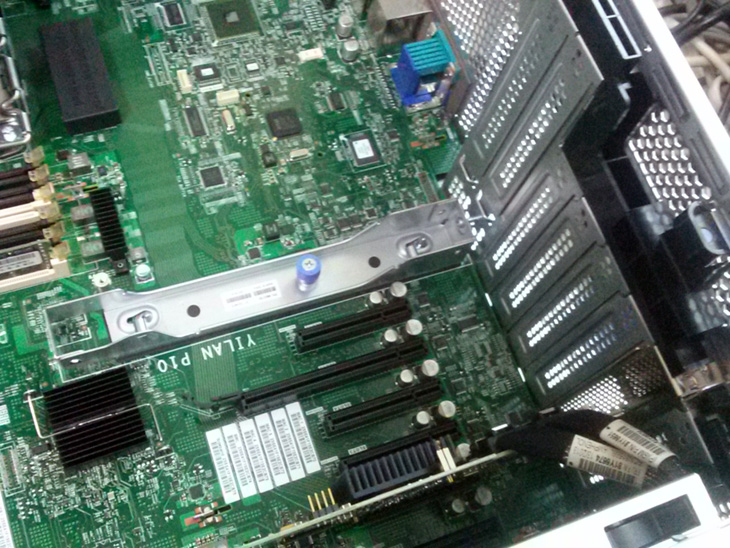

3. Microprocessor2 expansion board bracket 표시된 부분에 장착 후 모습입니다.

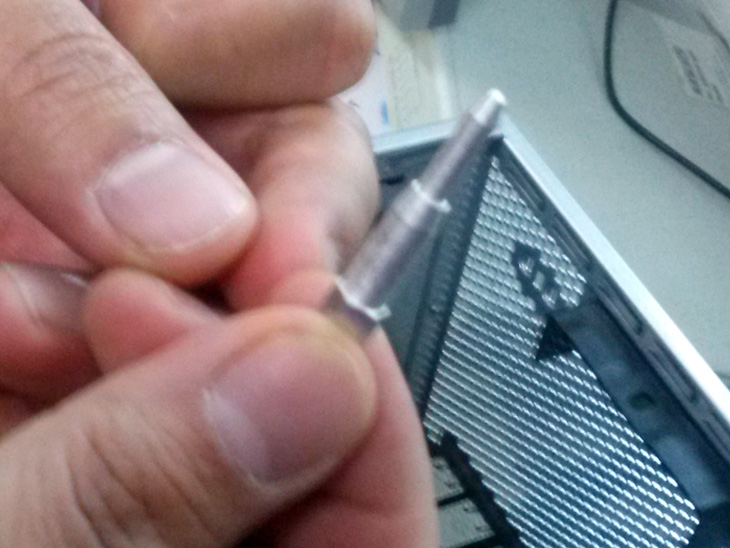

3. Guide Pins 를 표시된 곳에 장착합니다.

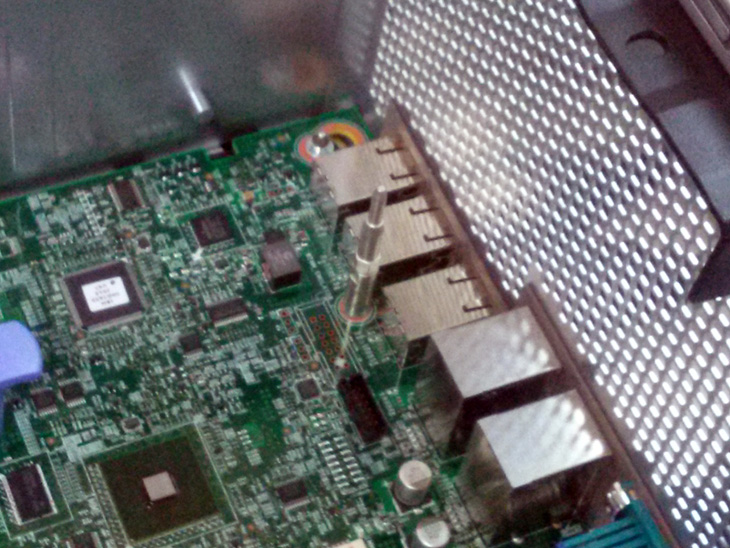

4. Guide Pins 를 표시된 곳에 장착 후 모습입니다.

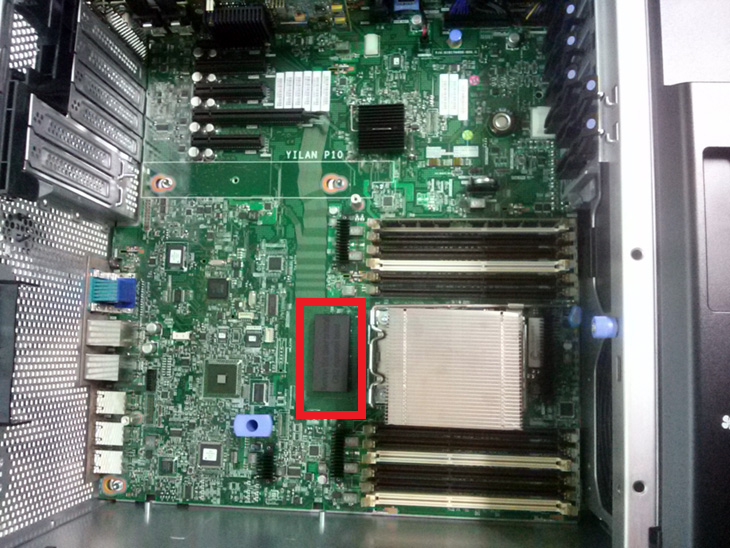

5. MicroProcessor2 expansion board 를 장착하기 위해 커넥터 부분을 보호하고 있는 캡을 제거합니다.

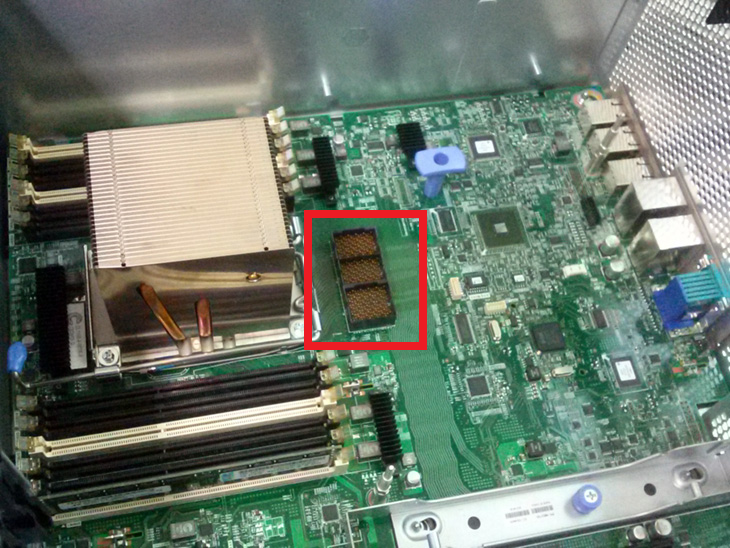

6. MicroProcessor2 expansion board 를 장착하기 위해 커넥터 부분을 보호하고 있는 캡을 제거 후 모습입니다.


.

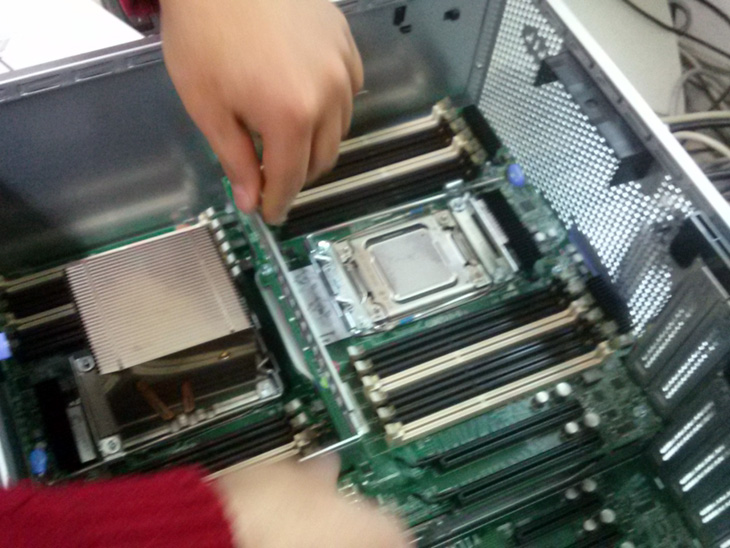

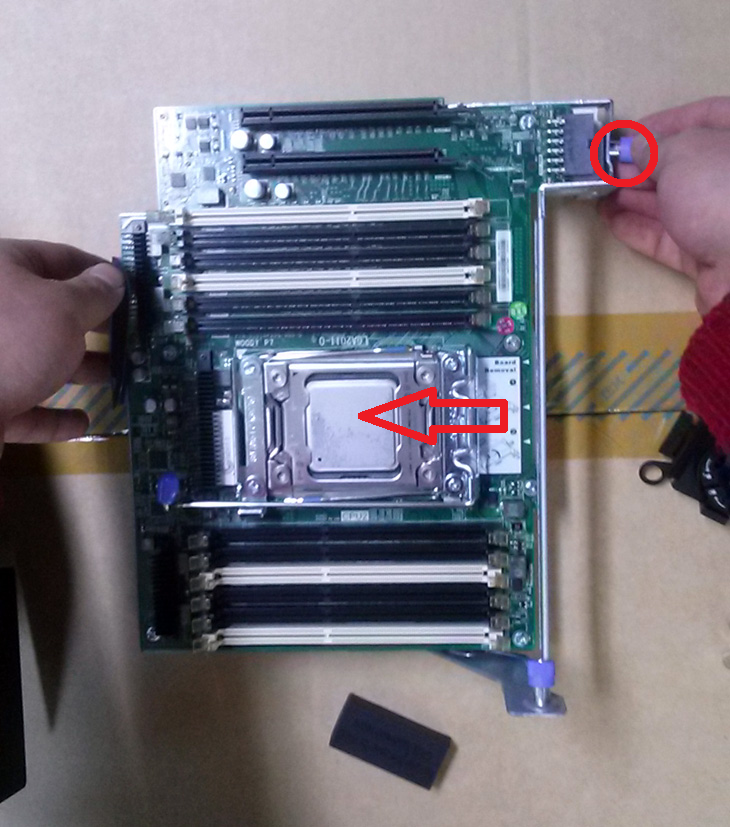

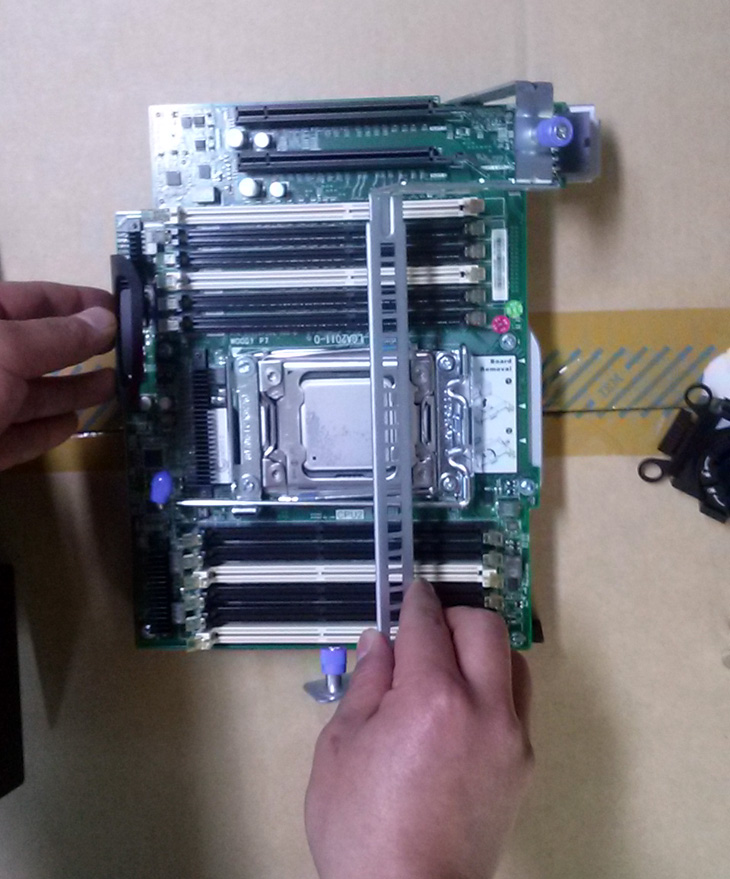

7.  MicroProcessor2 expansion board 에 나사를 클러 바를 화사표 방향으로 이동합니다.



8. MicroProcessor2 expansion board 에 나사를 클러 바를 화사표 방향으로 이동 후 모습입니다.
   이상태에서 3 ~ 4 번에서 장착하였던 Guide Pins와 잘 맞춰장착 후
   바를 화살표 방향으로 이동하면 메인보드 MicroProcessor2 expansion board 커넥터와 딱 맞게됩니다.





9. 표시된 부분에 파란나사를 잘 조여 준 후 CPU 및 Heat Sink를 장착합니다.

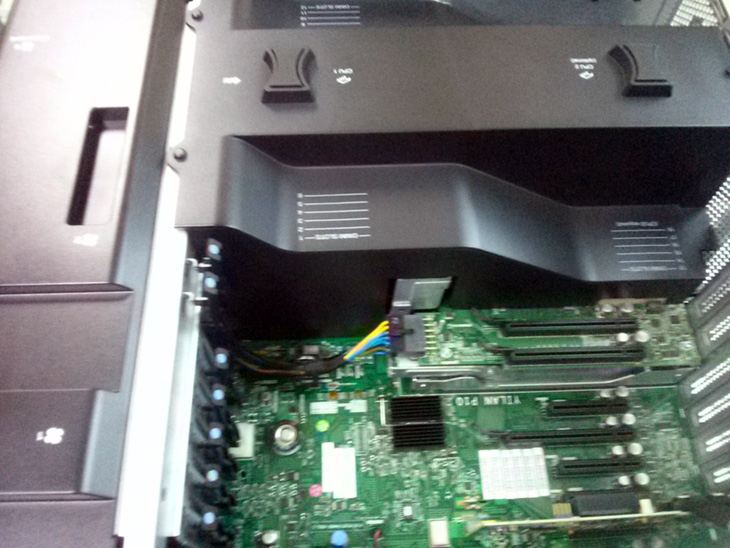

10. Microprocessor2 expansion board  전원을 연결합니다.

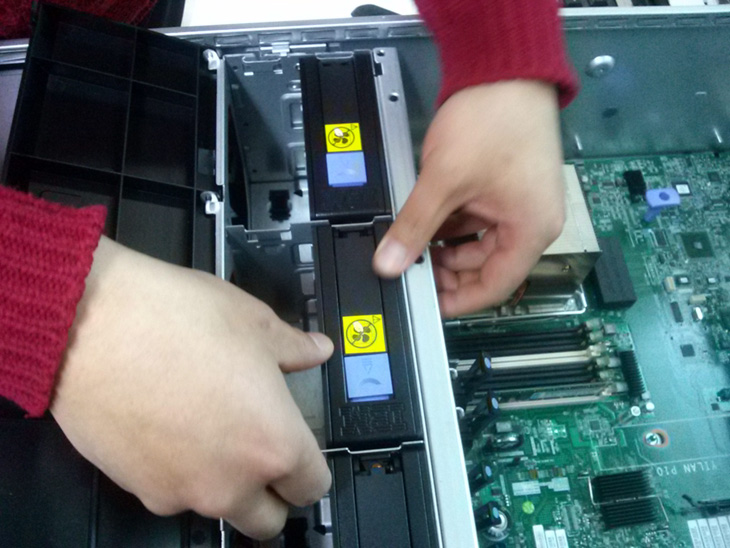

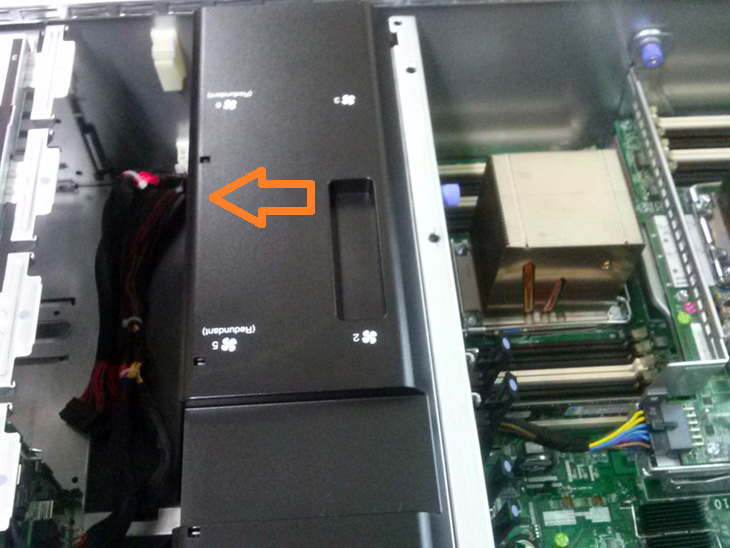

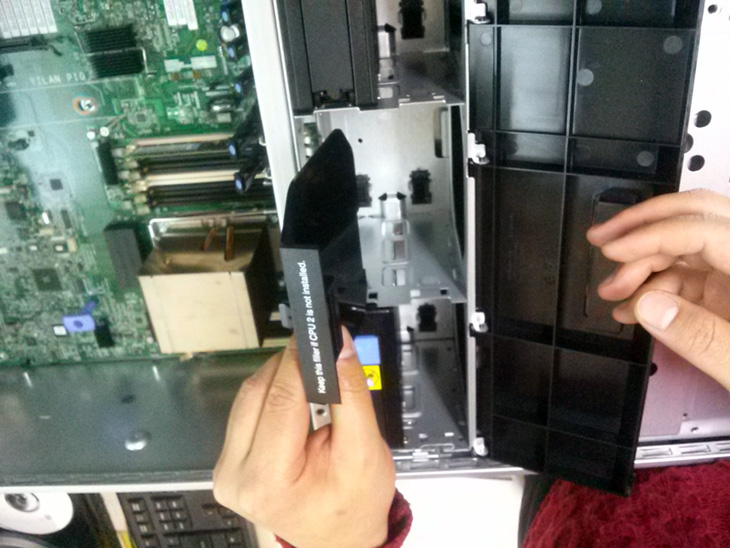

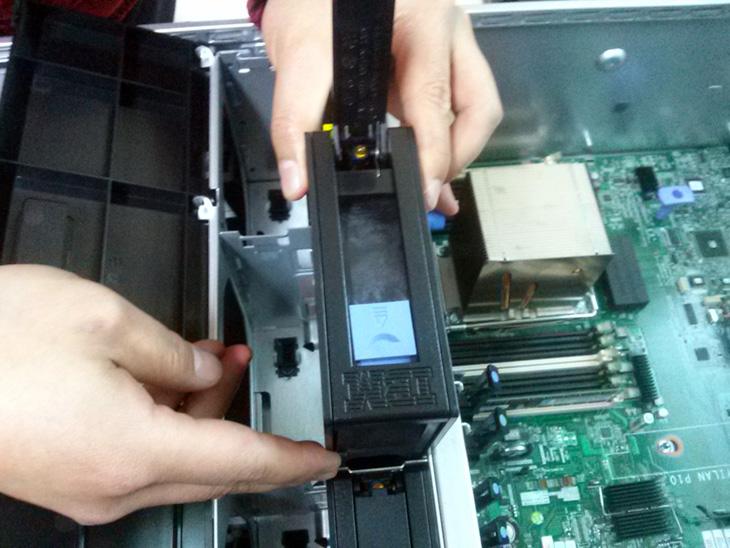

11. Fan 모듈에 덮게를 화살표 방향으로 이동 후 Simple-Swap Fan을 추가로 장착합니다.







12.마지막으로 Air baffle 을 장착하여 주면 모든 과정이 완료됩니다.





감사합니다.
