IBM x3250M4 Simple Swap Hardware RAID KIT for 3.5HDD 장착방법 입니다.

작성자 정보

작성자: admin
조회수: 35453
작성일: 2013-05-14 09:32:57

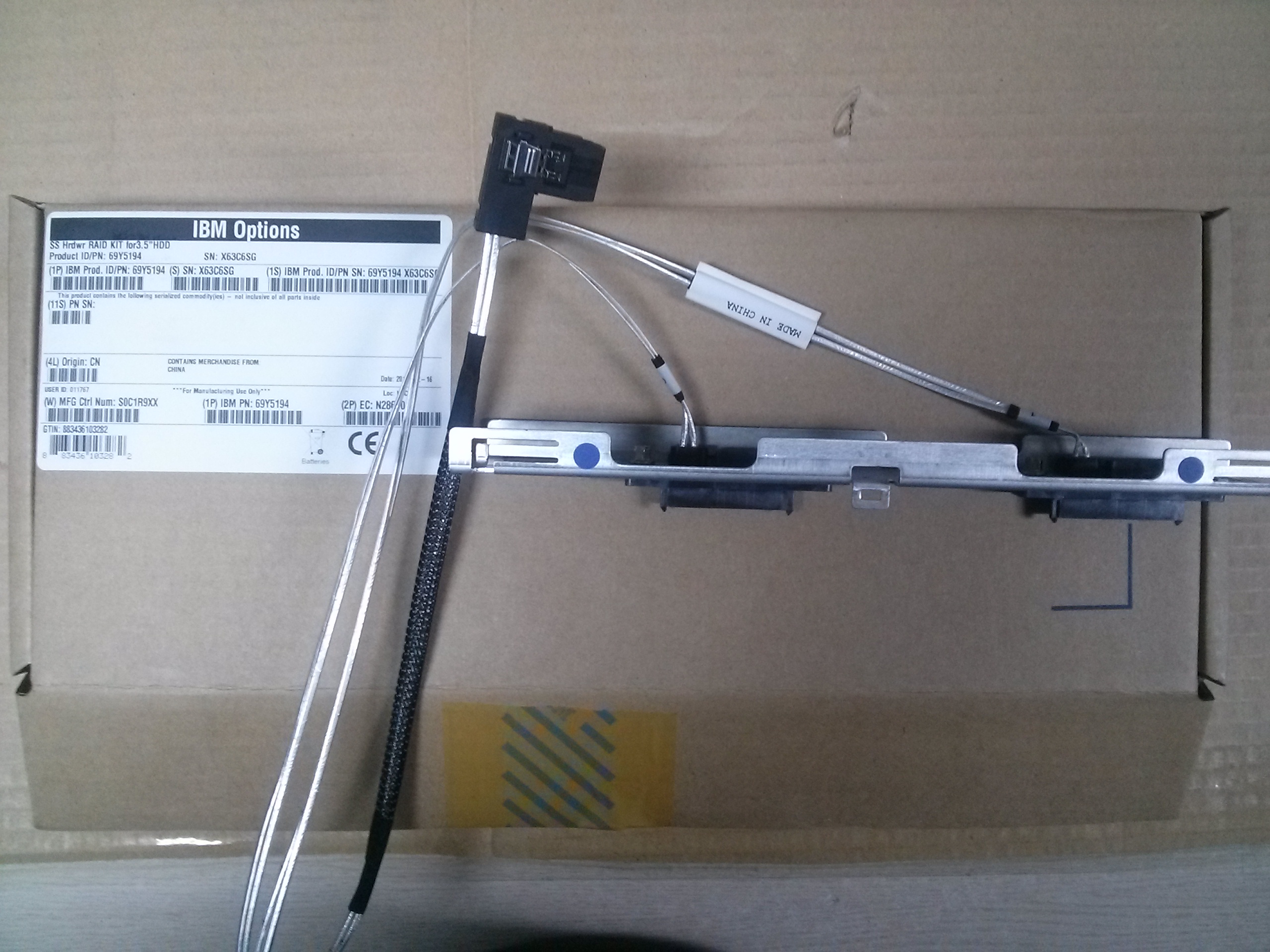

1. x3250M4 Simple Swap Hardware RAID KIT for 3.5HDD 은 x3250M4 모델에 RAID Controller 추가시

   기존 HDD Backplane 제거 후 장착 하여 사용하는 Kit 입니다.



2. Simple Swap Hardware RAID KIT for 3.5HDD  장착하기 위해 x3250M4 덮게를 탈착합니다.

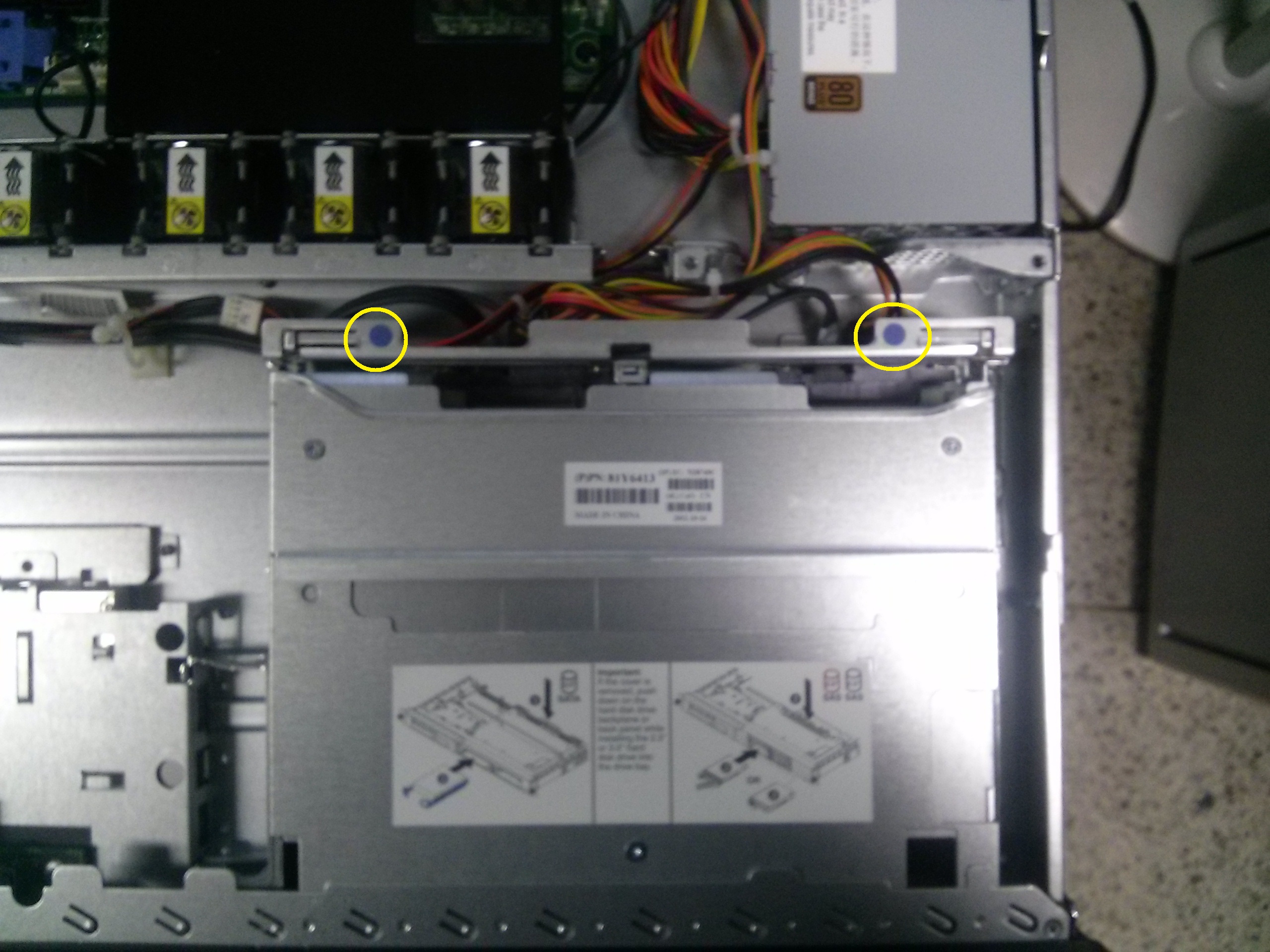

   기존 HDD Backplane 을 파란 점으로 표시된 부분을 들어올려 탈거 합니다.

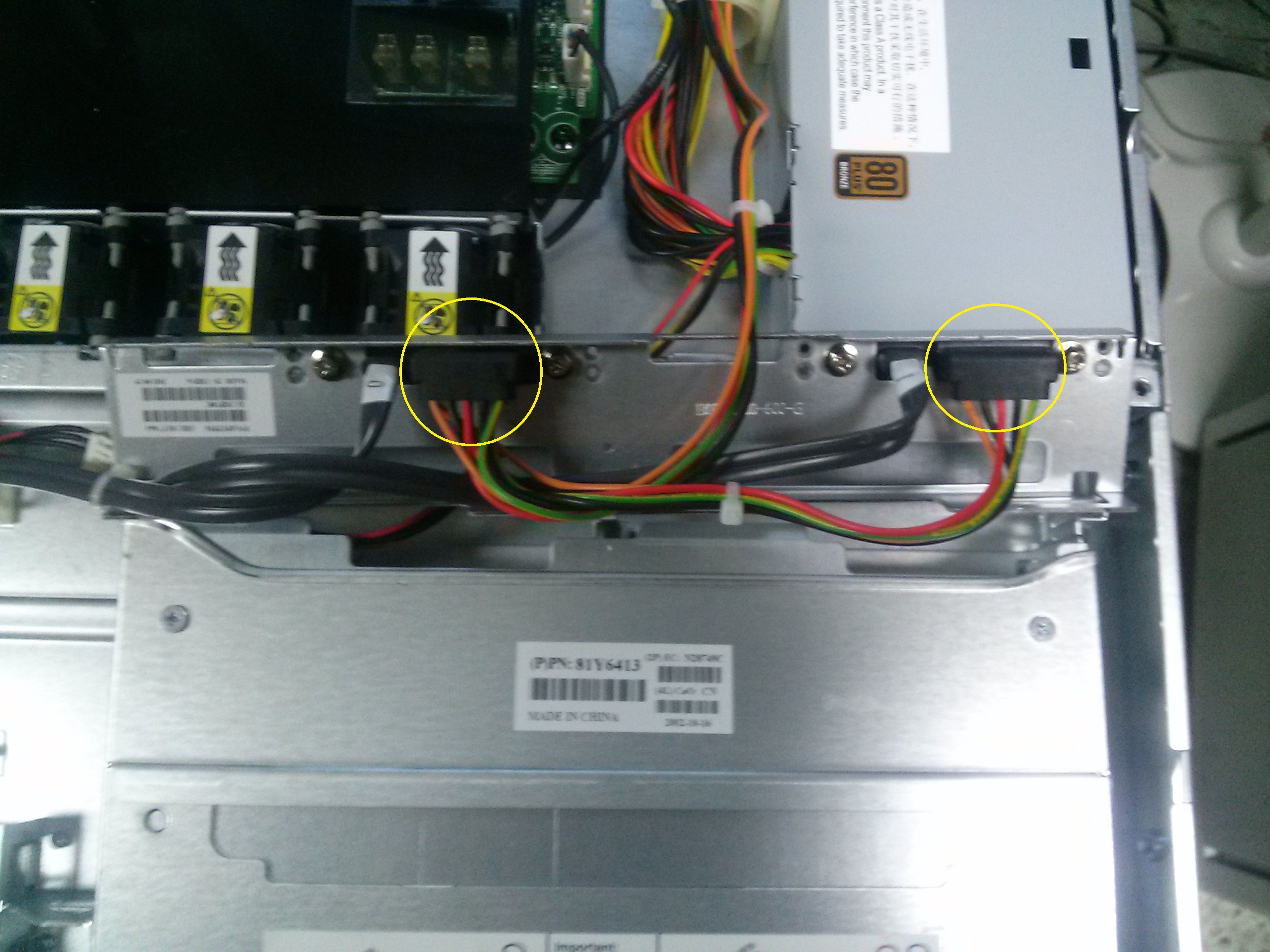

3. HDD Backplane  탈거 후 후면부에 전원 부분을 탈착합니다.

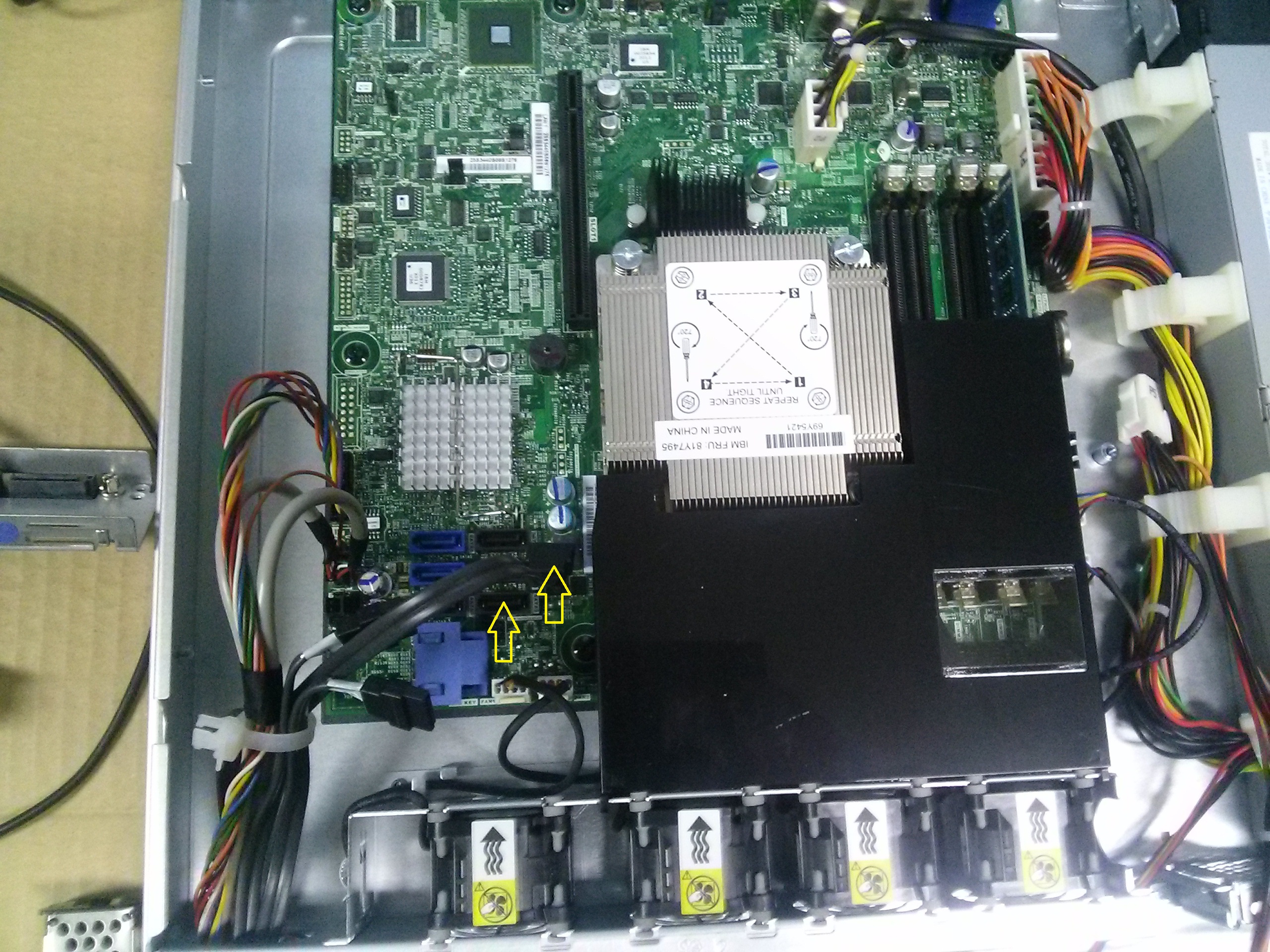

4. 메인보드에 연결 되어있는 SATA Port 탈거 후  HDD Backplane  완전하게 탈거 합니다.

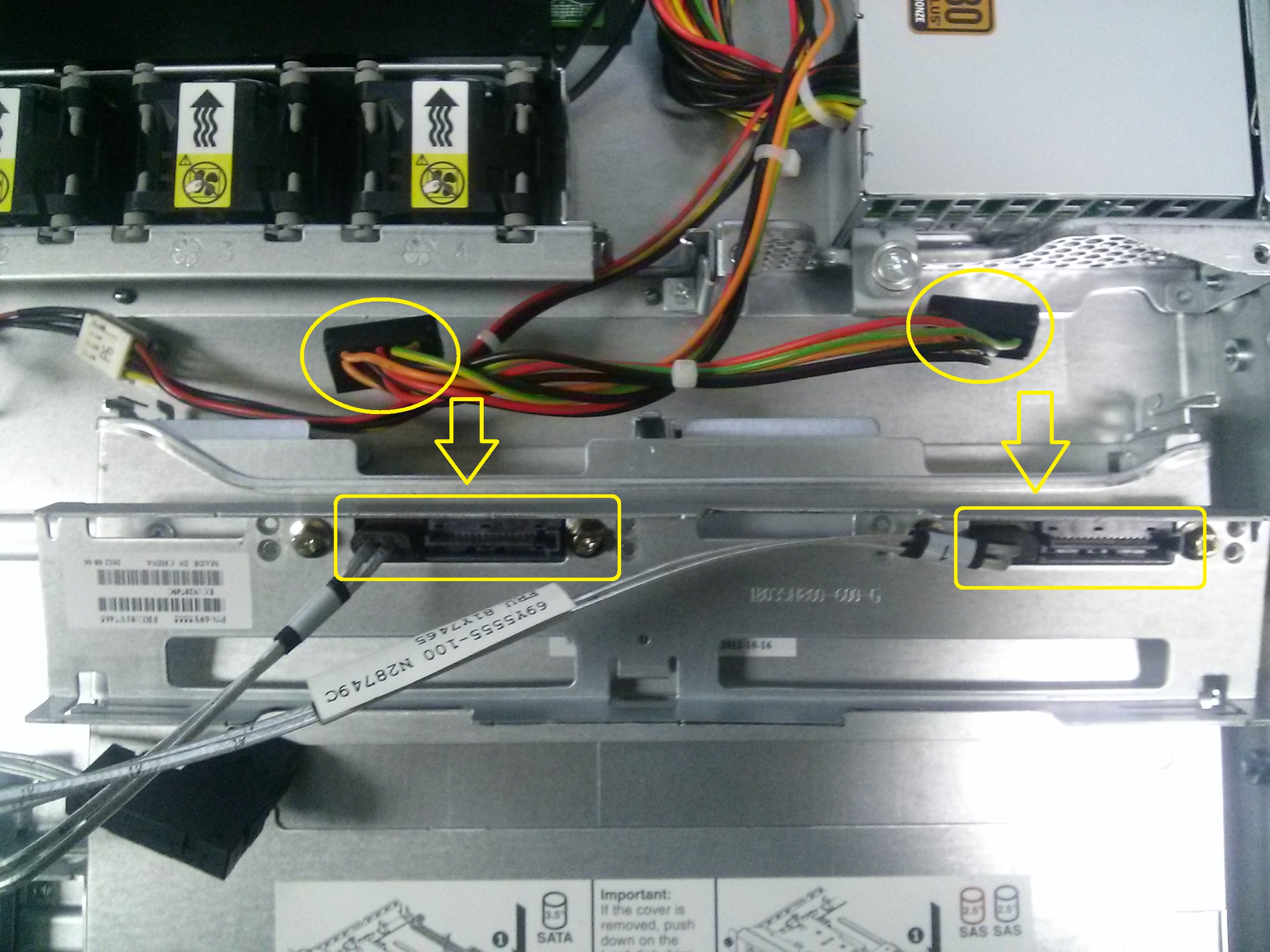

5. Simple Swap Hardware RAID KIT for 3.5HDD KIT 에 탈거하였던 전원 포트를 연결합니다.

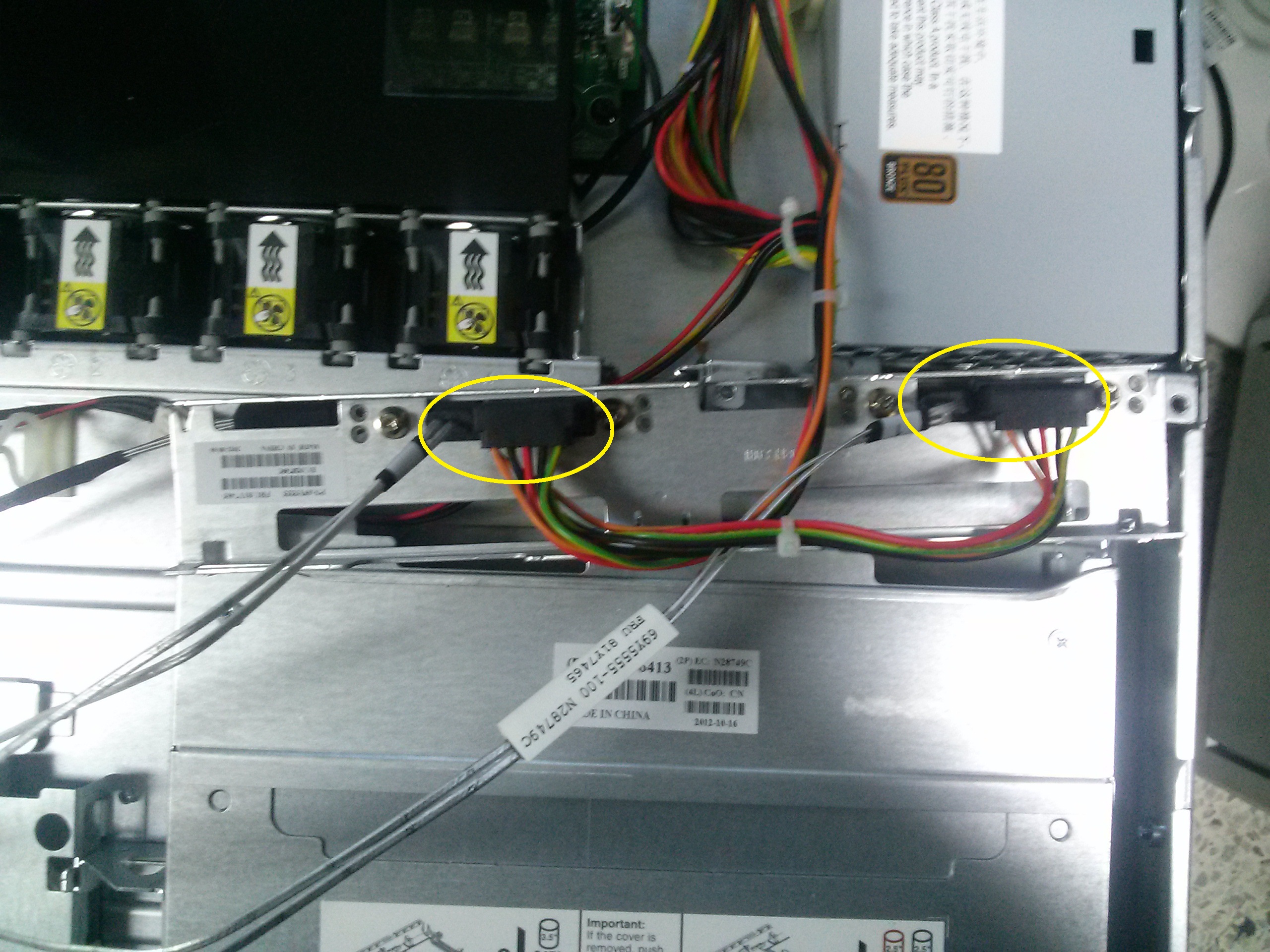

6. 전원 포트 연결된 그림입니다.

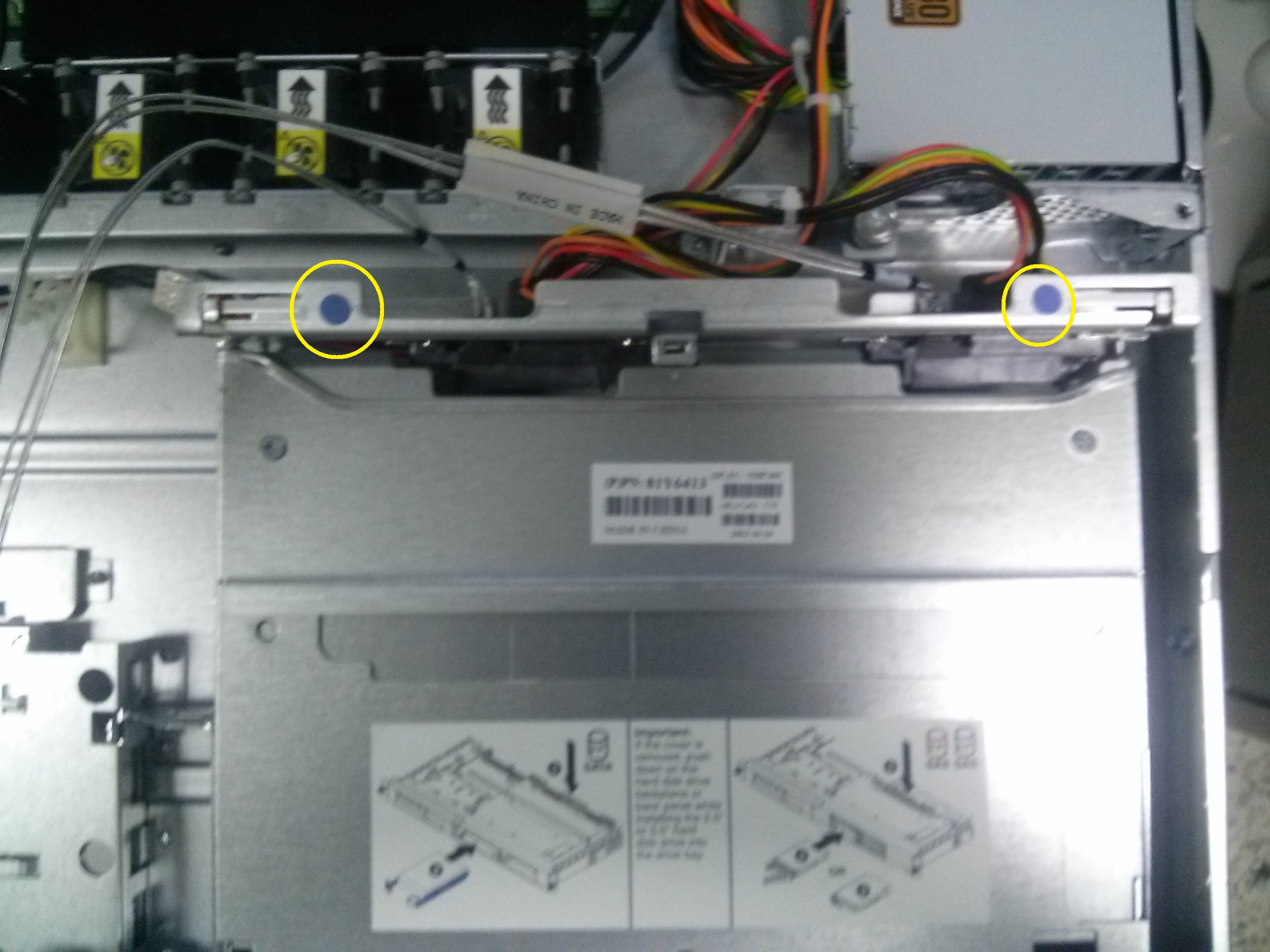

7. 기존 HDD Backplane  장착되어 있던자리에 Simple Swap Hardware RAID KIT for 3.5HDD KIT  장착 합니다.

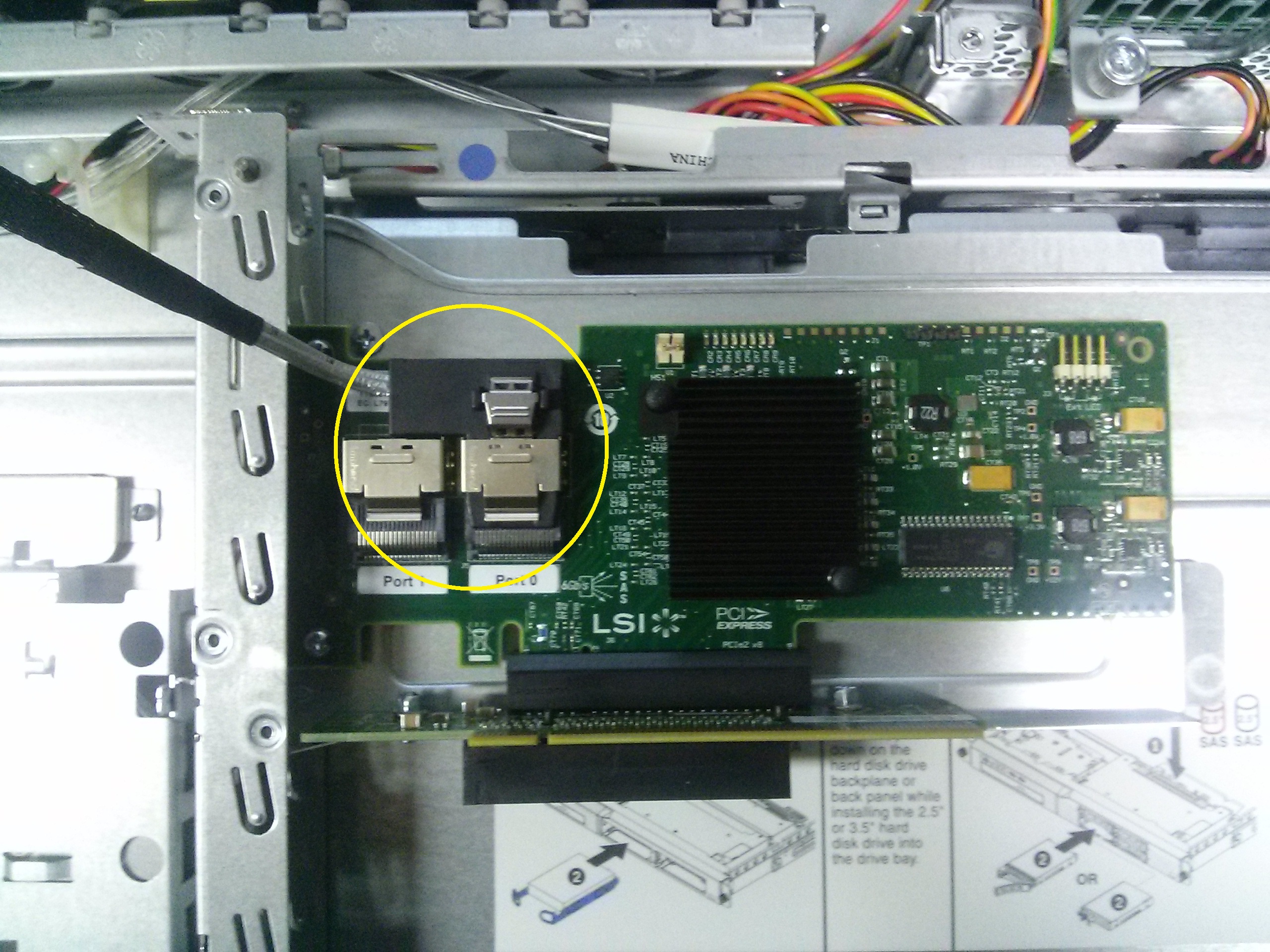

8. 새로 장착하려는 Raid Card에 SAS cable 연결 후 사용하면 됩니다. 감사합니다
