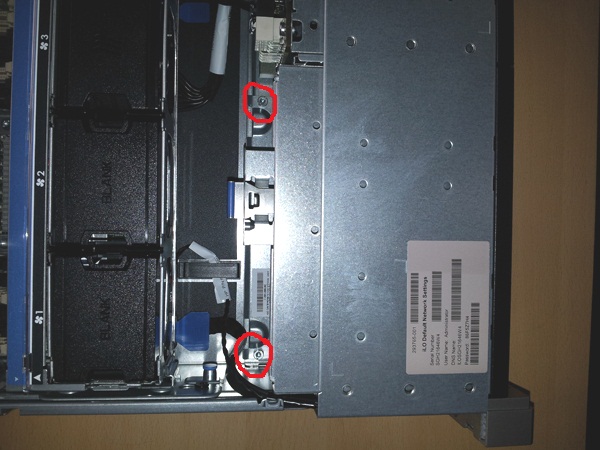

빨간색 부분의 너트를 풀어줍니다.

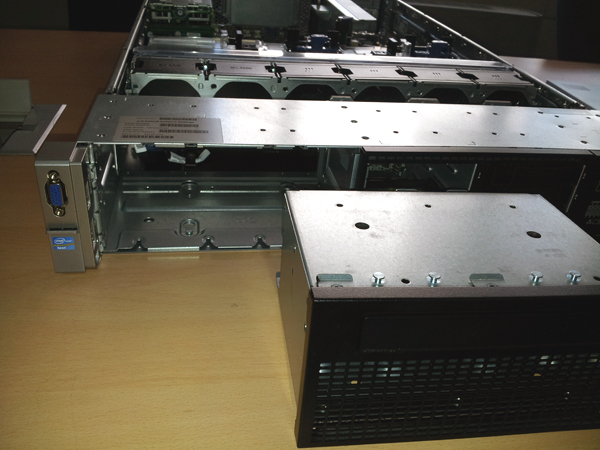

좌측 ODD 넣는 부분을 제거합니다.

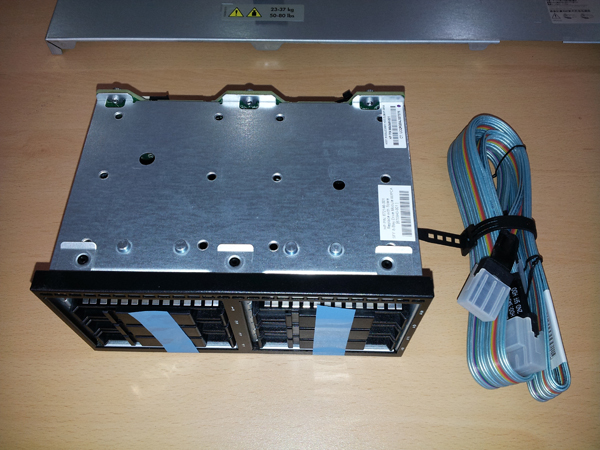

8HDD bay를 장착한 후 처음 제거한 볼트로 다시 조여줍니다.

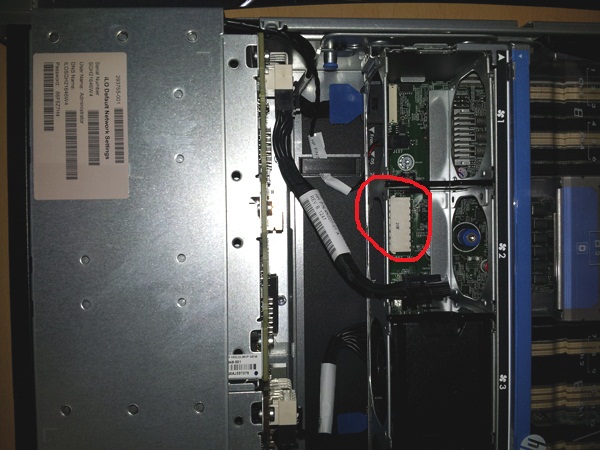

FAN blank를 제거하면 보드에 8HDD bay에 공급되는
전원선이 있습니다. 연결해 줍니다.

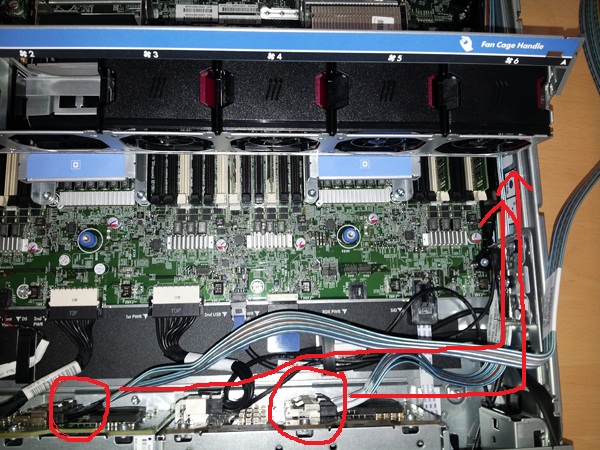

HDD 백플레인에서 SAS 케이블을 정리해 줍니다.
FAN 을 들어올리면 side 쪽으로 케이블을
정리할 수 있습니다.

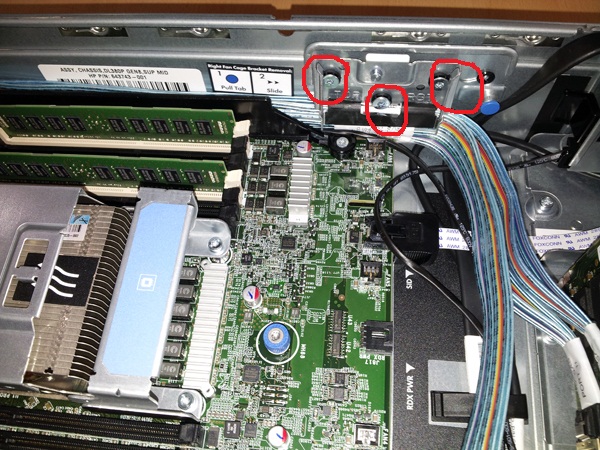

나사를 풀으신 후 안쪽으로 케이블 넣은 후
다시 조여줍니다.
총 16Bay HDD를 통으로 묶어서 RAID를 구성하시려면

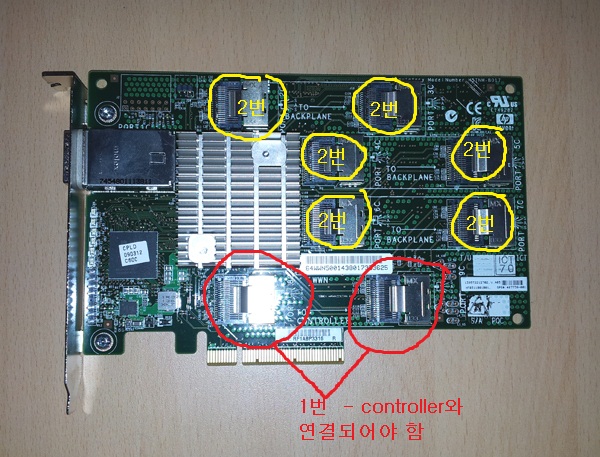

SAS Expander card가 필요합니다.
보드쪽 controller 쪽에서 나오는 2개를 1번에 연결하고,
HDD 백플레인 쪽에서 온 케이블 4개를 2번쪽에
연결합니다. (총 6port 중 아무데나 연결하면 됩니다.)

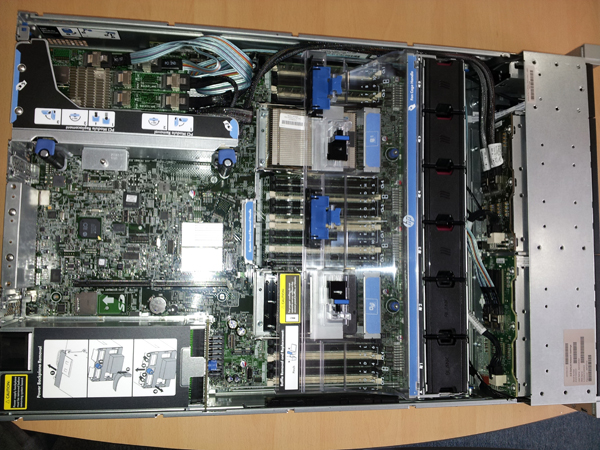

최종 16Bay HDD를 완료한 이미지 입니다.
-
