DL380pG8 Part(CPU,Memory,FBWC,배터리,FAN) 추가 장착방법

작성자 정보

작성자: admin
조회수: 38873
작성일: 2013-03-12 12:10:23


DL380pG8서버에 대한 Part들에 대하여 장착화면을 간단히 소개하고자 합니다.

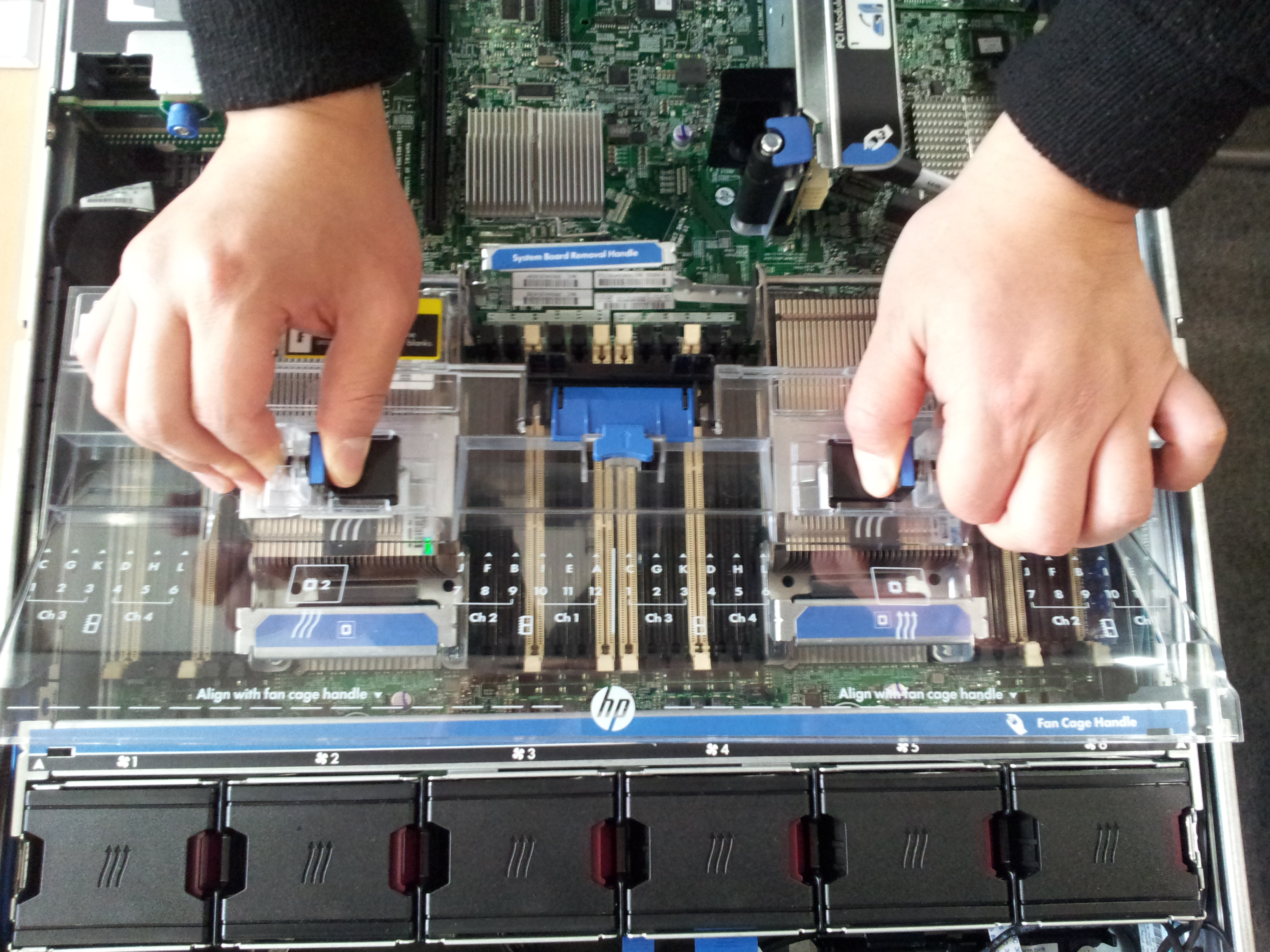

1. CPU 및 Memory를 제거하고자 하신다면, Fan의 바람이 CPU와 Memory쪽으로
    통풍될수 있게  제작되어진 덮개를 제거하셔야 합니다.

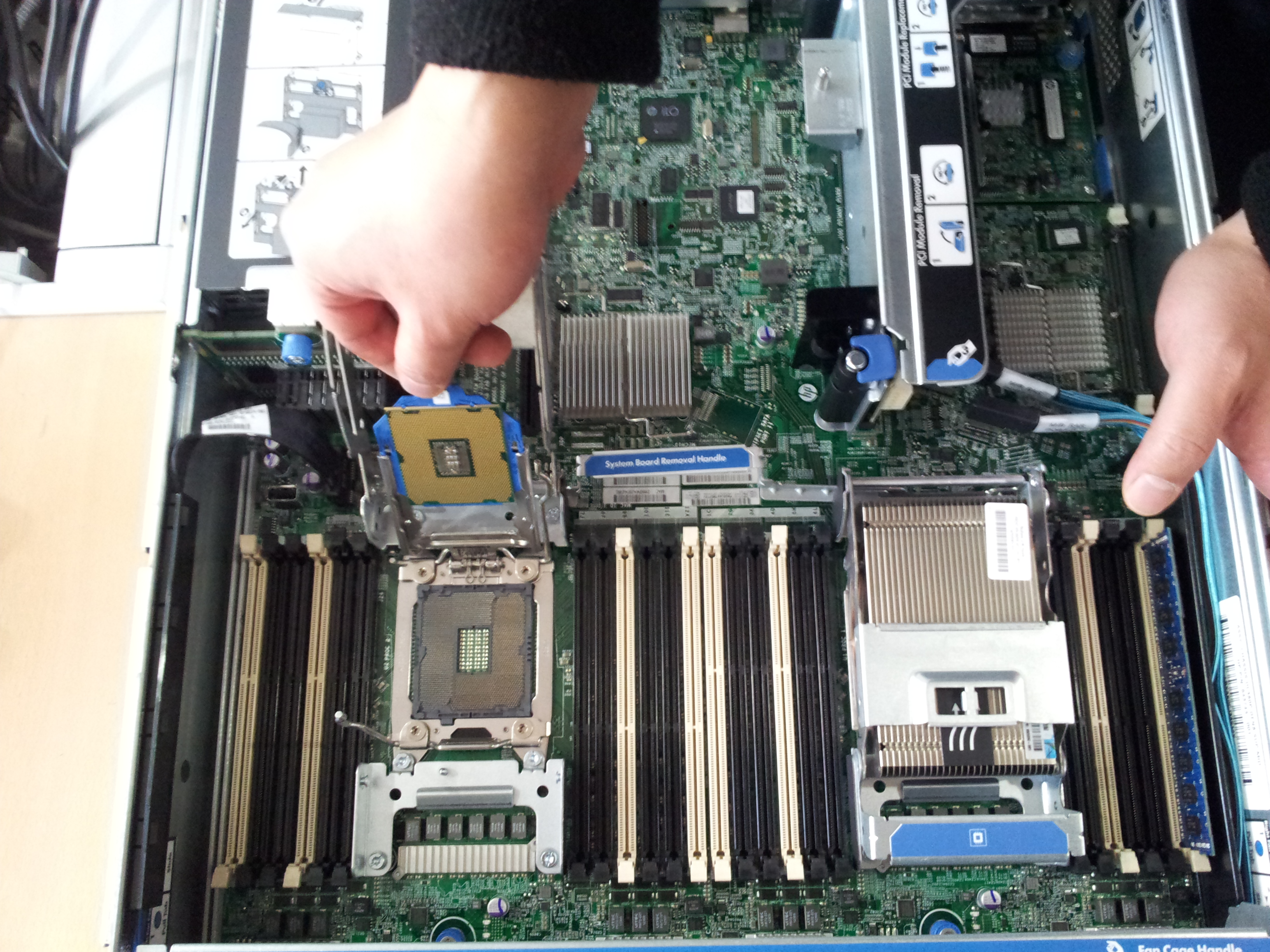

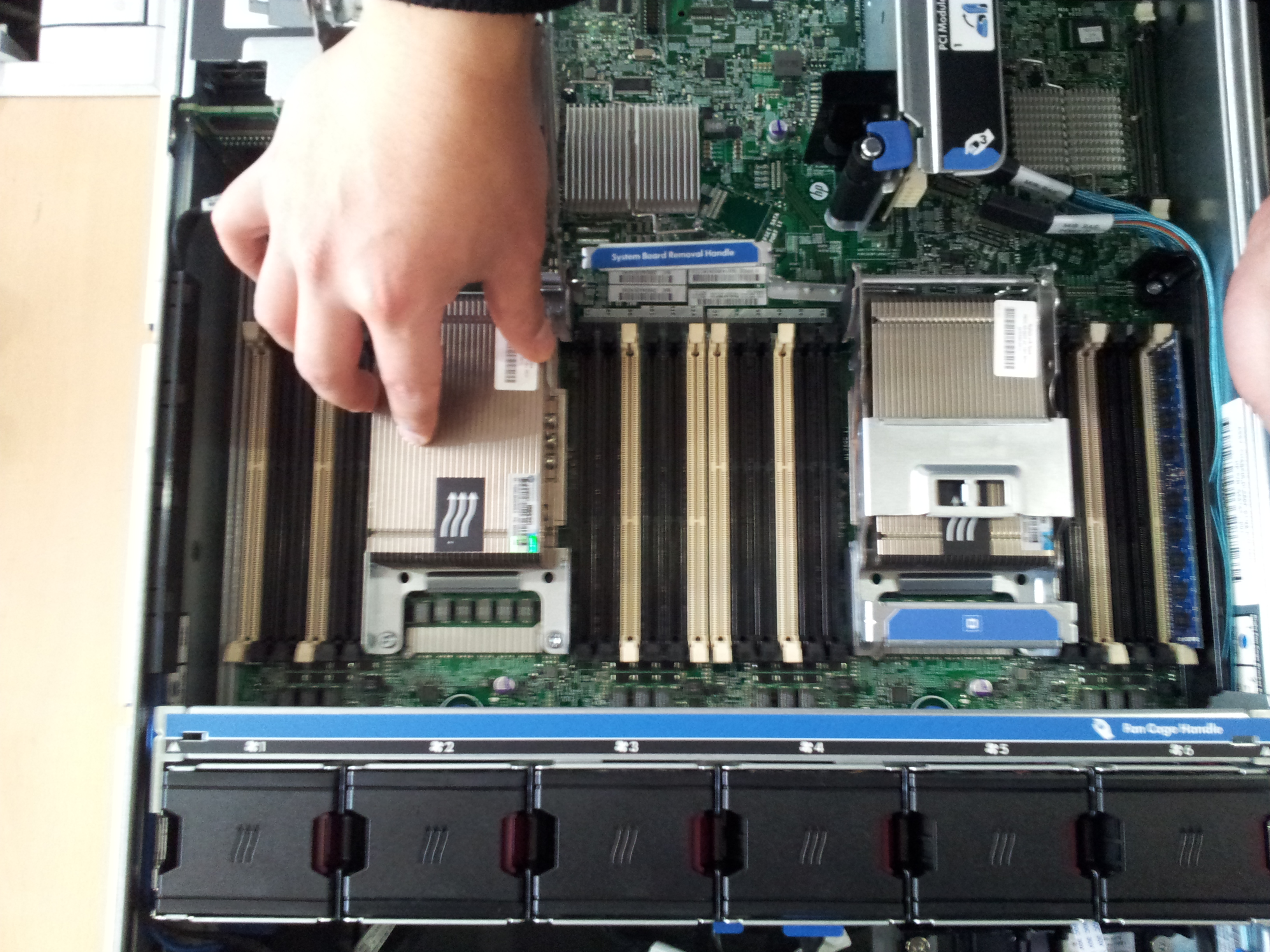

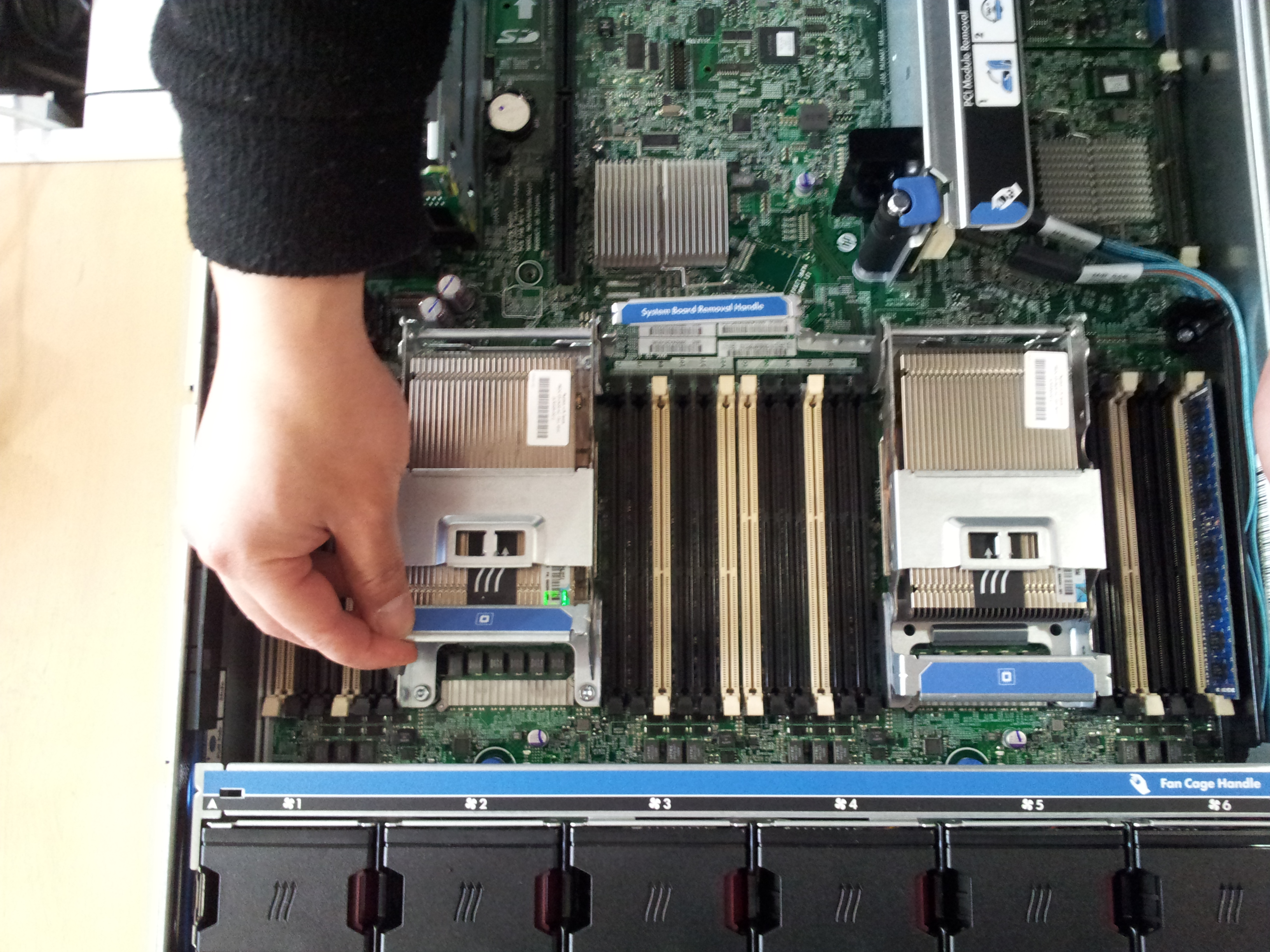

2. CPU장착방법 (1CPU당 Memory할당 Slot이 12개 Dimm으로 구성되며, 2CPU구성시에 24개 Dimm까지 사용이 가능합니다.)

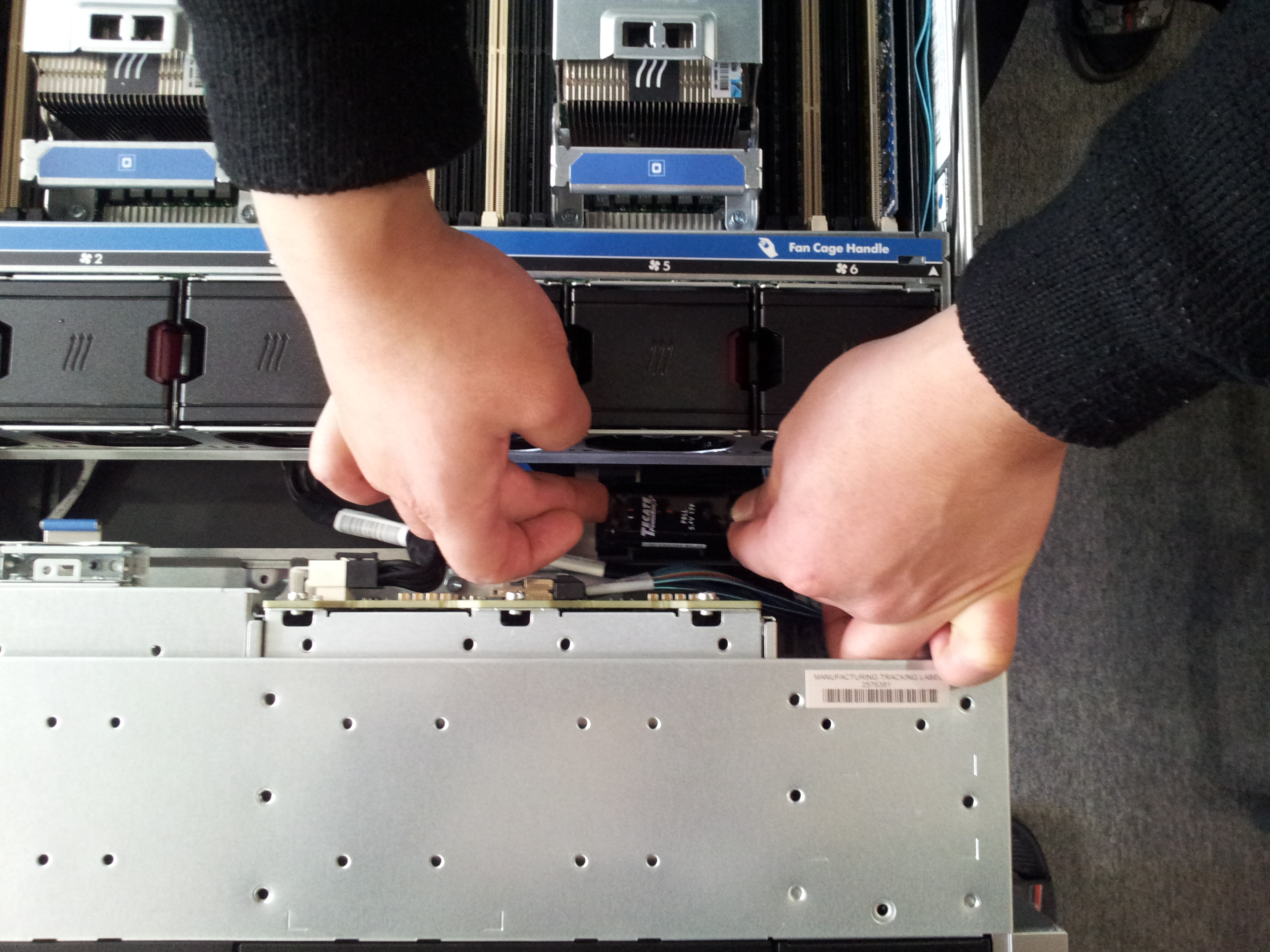

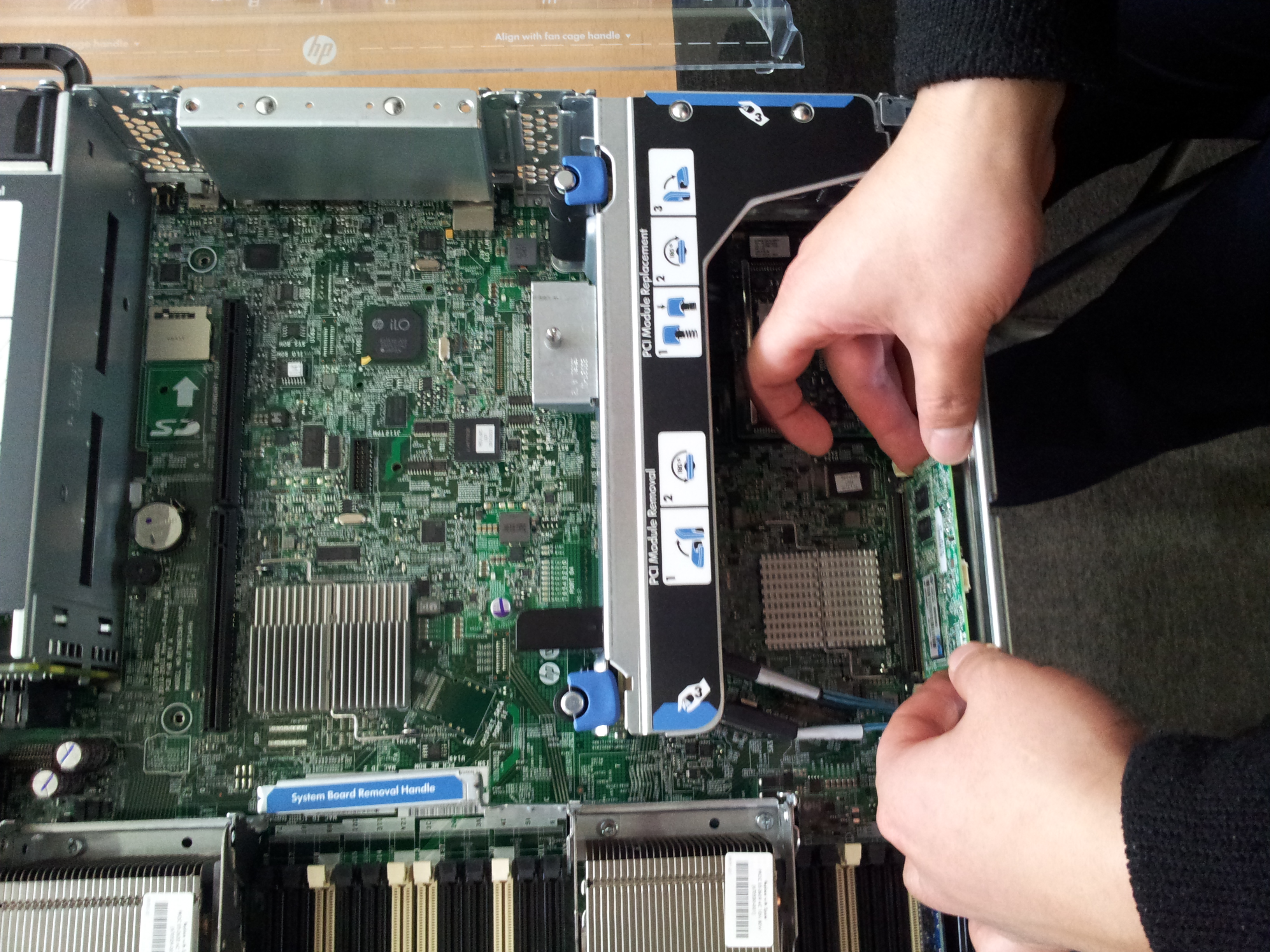

 3. Controller 및 FBWC배터리 장착방법 (FBWC배터리는 전면쪽에 장착합니다.)
    참고로 512MB FBWC / BBWC의 경우 Controller의 Read / Write의 비율을 ACU_Tool 에서 설정가능합니다.

    BBWC / FBWC의 차이점

  3-1. BBWC ( Bettery Backed Write-Cache )
         - 전원 차단시 Array Write-Cache에 저장된 Data를 보존, 전원 연결시 Data 자동 복구됨
         - Bettery 방전 전까지 전원 연결이 되지 않으면 Data Loss 발생
         - Storage 의 경우 Bettery 교체 시기및 완충이 되지 않을경우 Auto Shutdown 될수 있음

  3-2. FBWC ( Flash Backed Write-Cache )
        - BBWC의 단점을 보완 적용된 기술
        - Power-Cap에 의해 Write-Cache에 저장된 Data를 Flash에 저장 보관, 전원 연결시 Data 자동복구는 동일
        - Bettery가 없으므로 주기적으로 BBU(Bettery)를 교체할 필요없음, 이에 따른 유지보수 시간및 비용발생이 없음

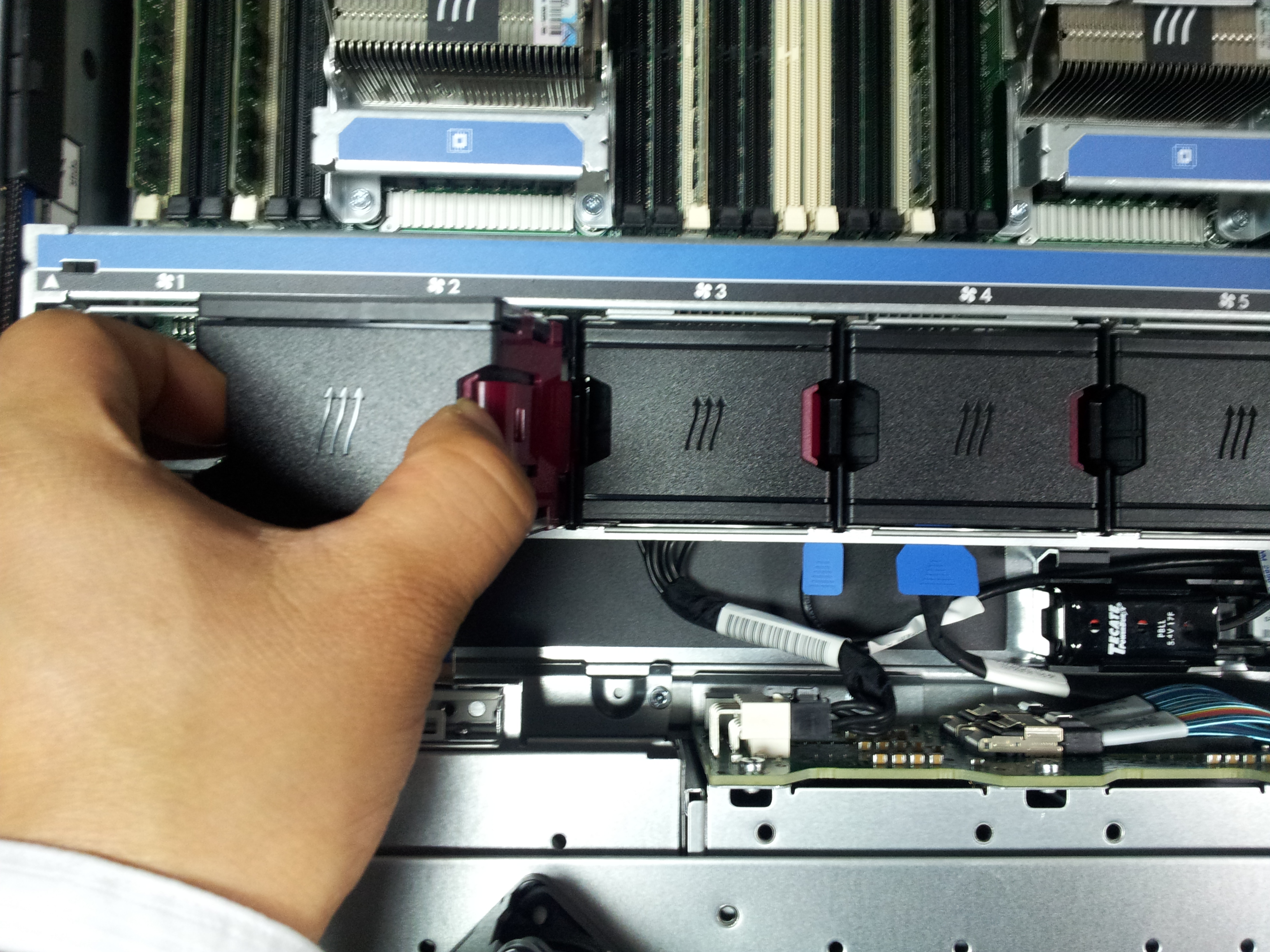

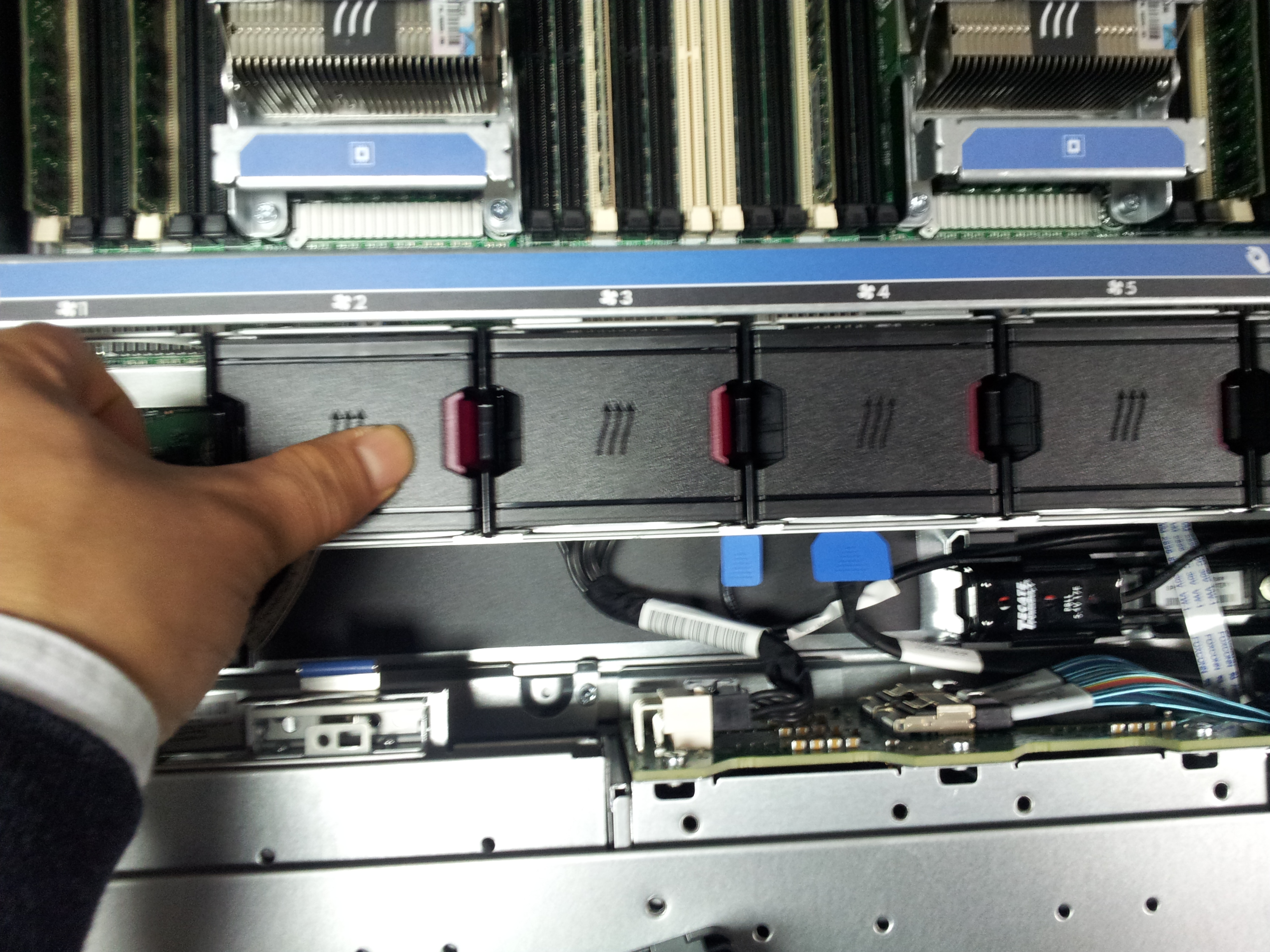

 4. Fan Kit장착 방법 ( 막혀있는 Fan브라켓을 제거하신후에 Fan의 위치에 장착하시고 눌러줍니다.)
