HP Tower to Rack Conversion Tray Kit 장착방법

작성자 정보

작성자: admin
조회수: 36030
작성일: 2013-03-08 12:55:33
HP Tower to Rack Conversion Tray Kit 장착방법 입니다.

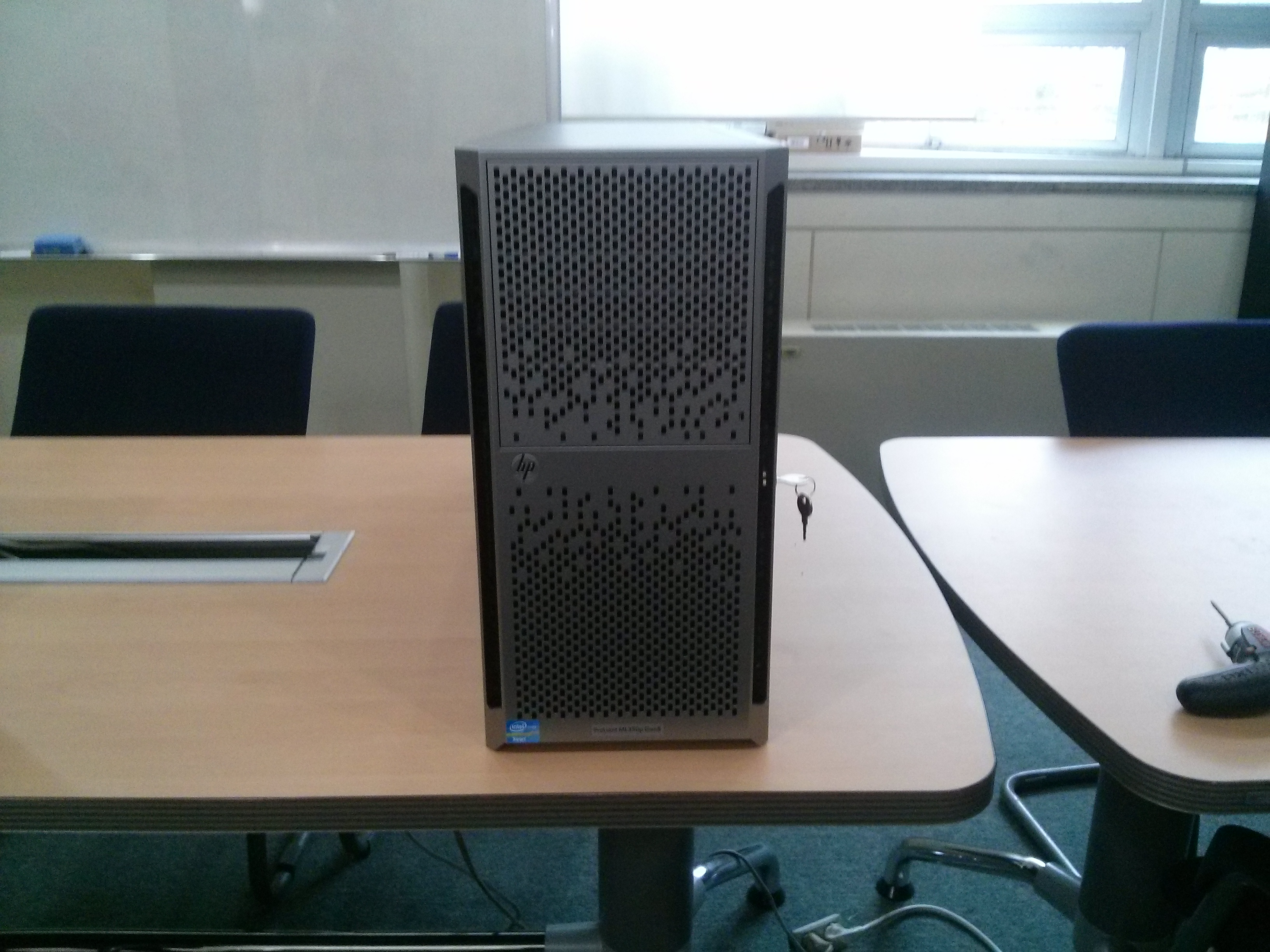

Tower 타입 장비를 Rack 에 장차하기 위해 변환하는 kit 장착방법 입니다.

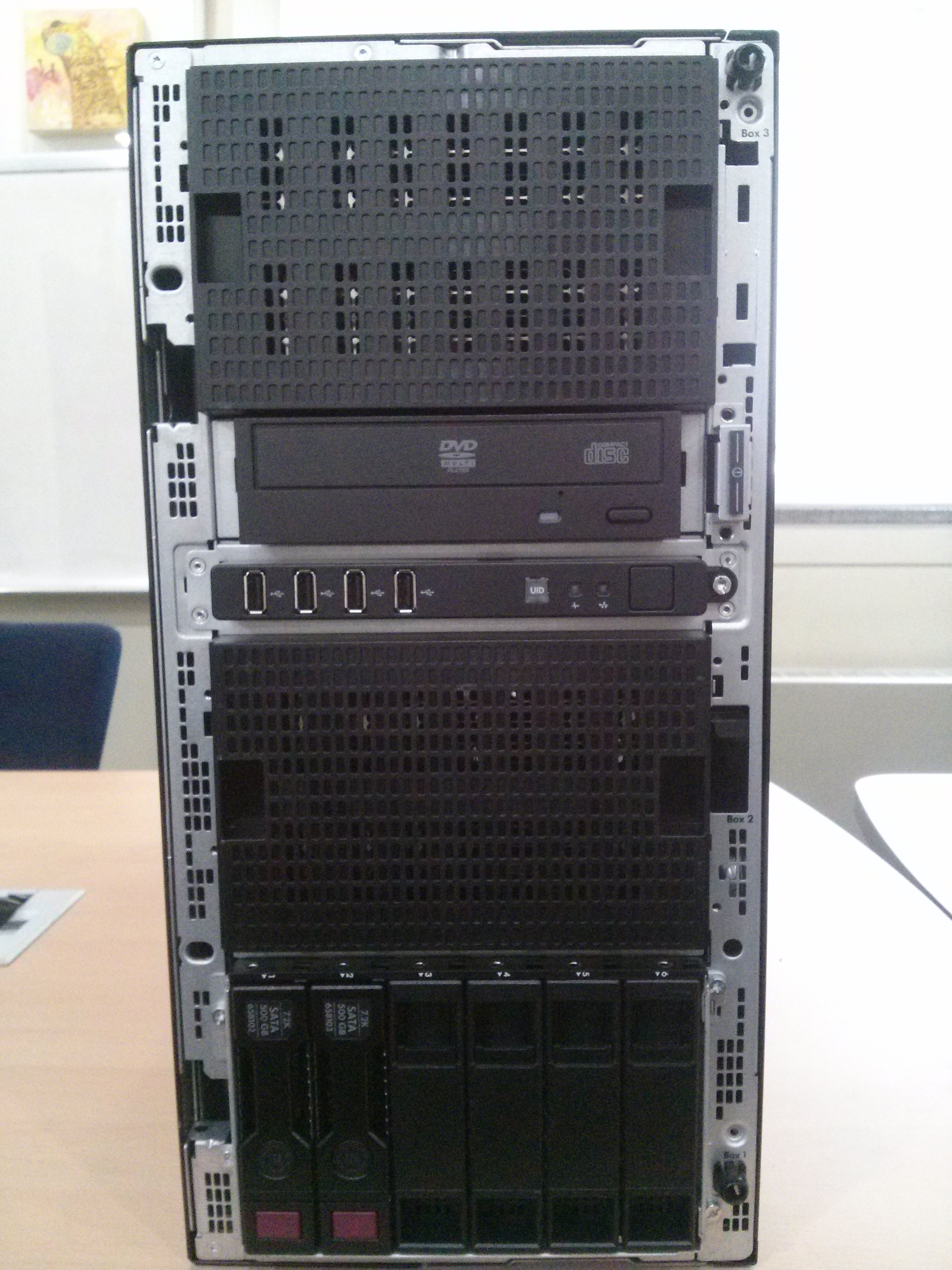

1. 열쇠를 이용하여 전면 커버를 Open 합니다.

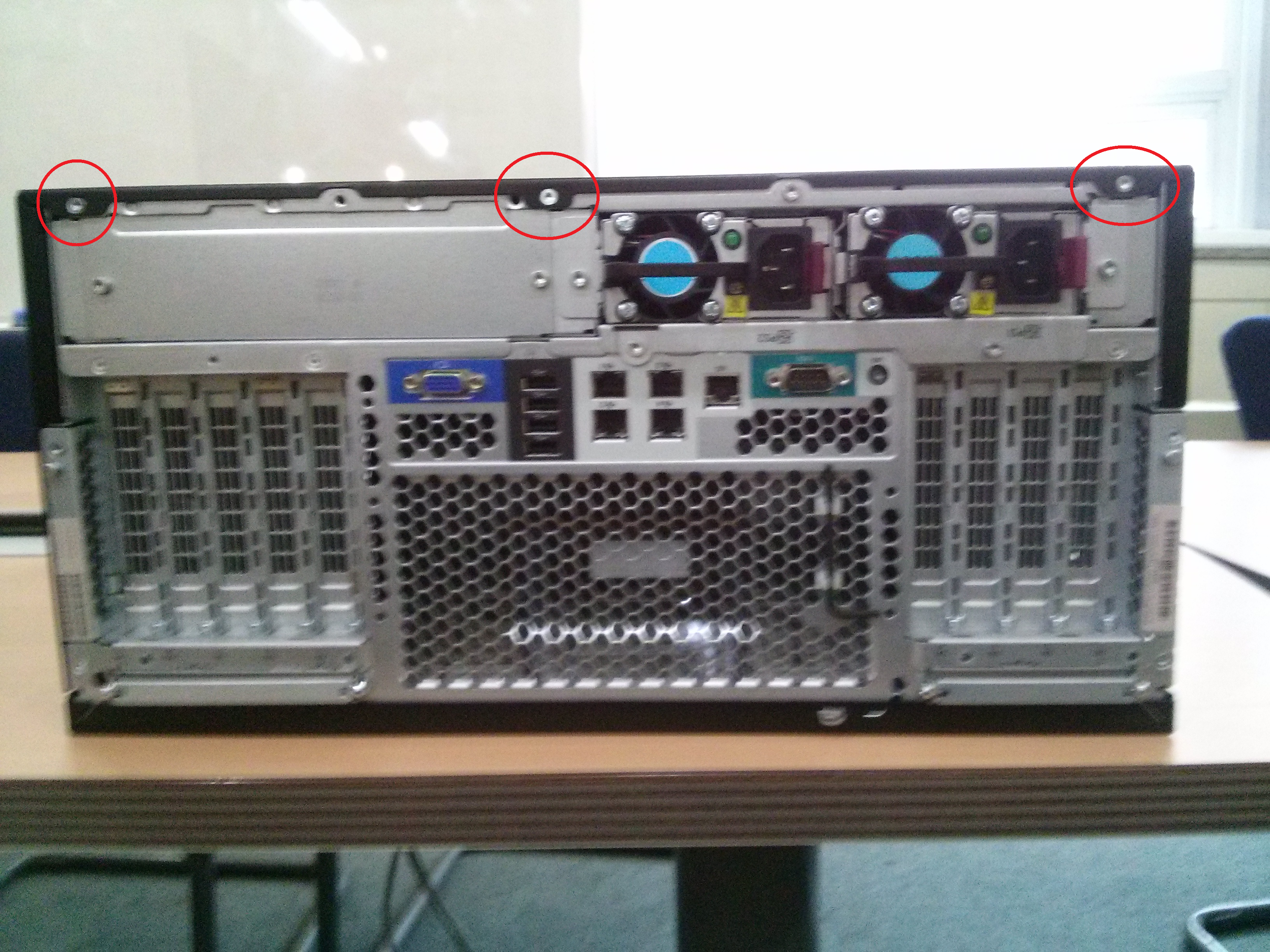

2. 서버를 후면부에 panel 고정 나사를 풀어 줍니다.

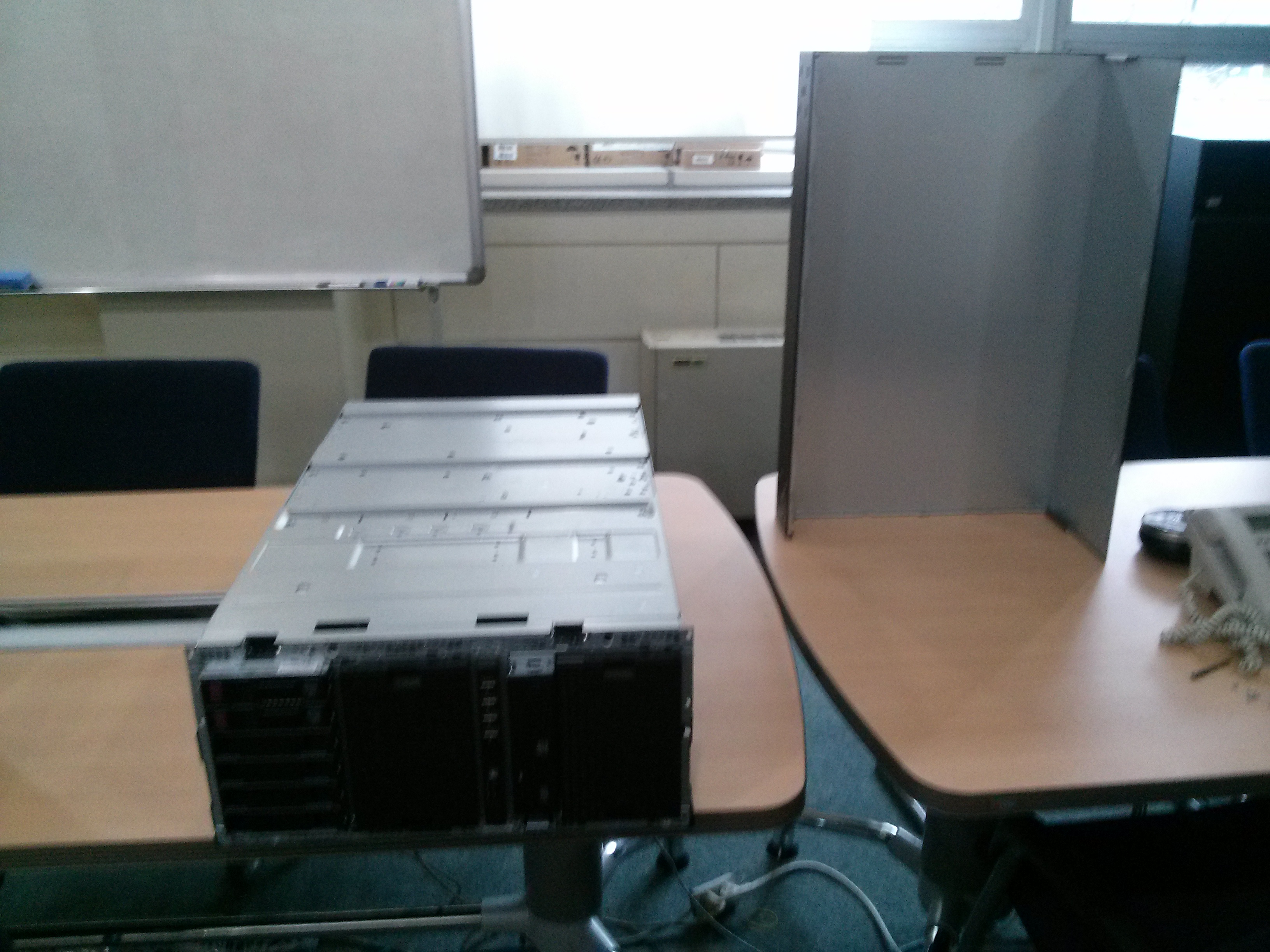

3.  panel 을 제거합니다.

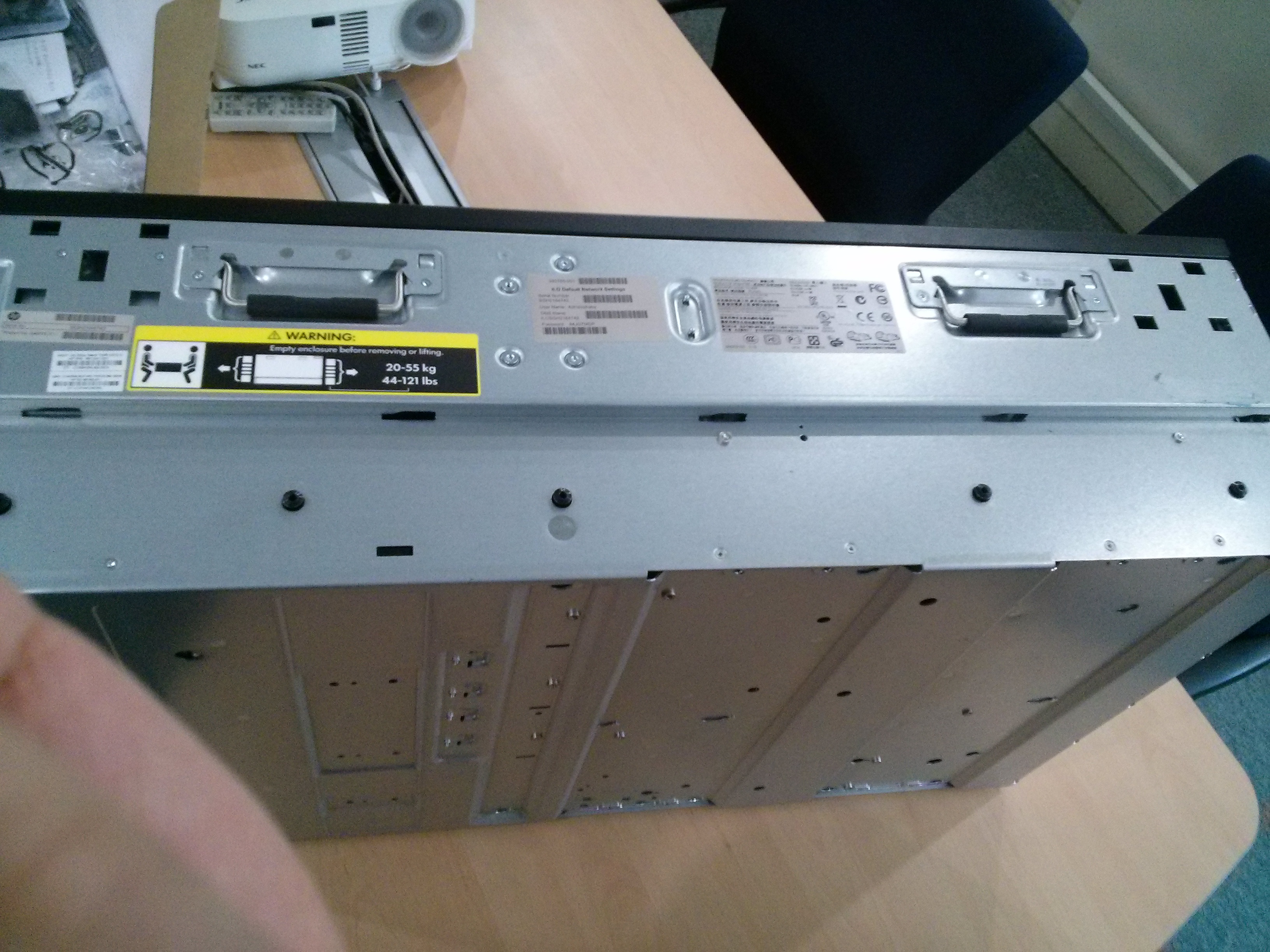

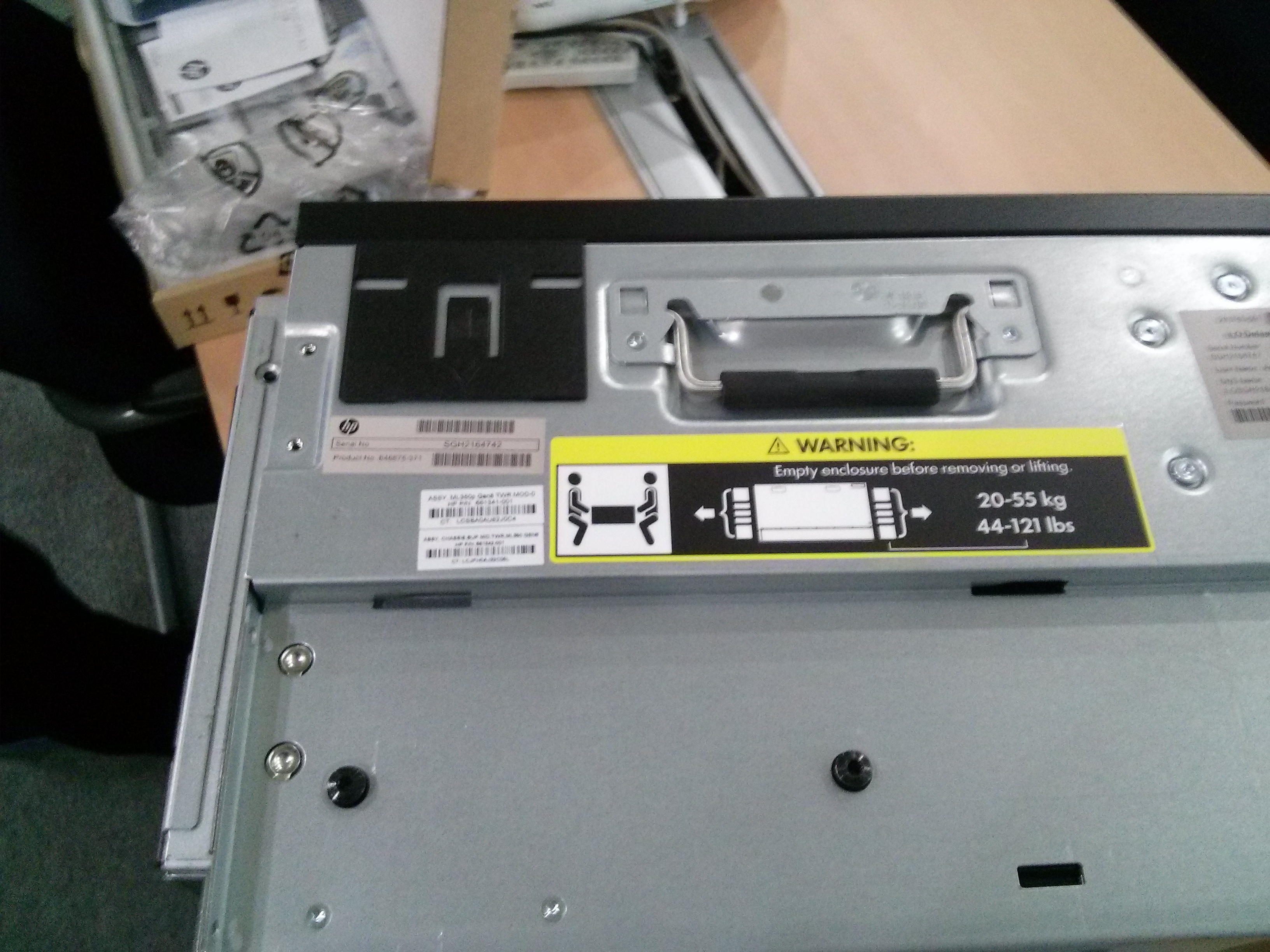

4. 케이스 받침대 장착 부분에 홈을 막아줍니다.

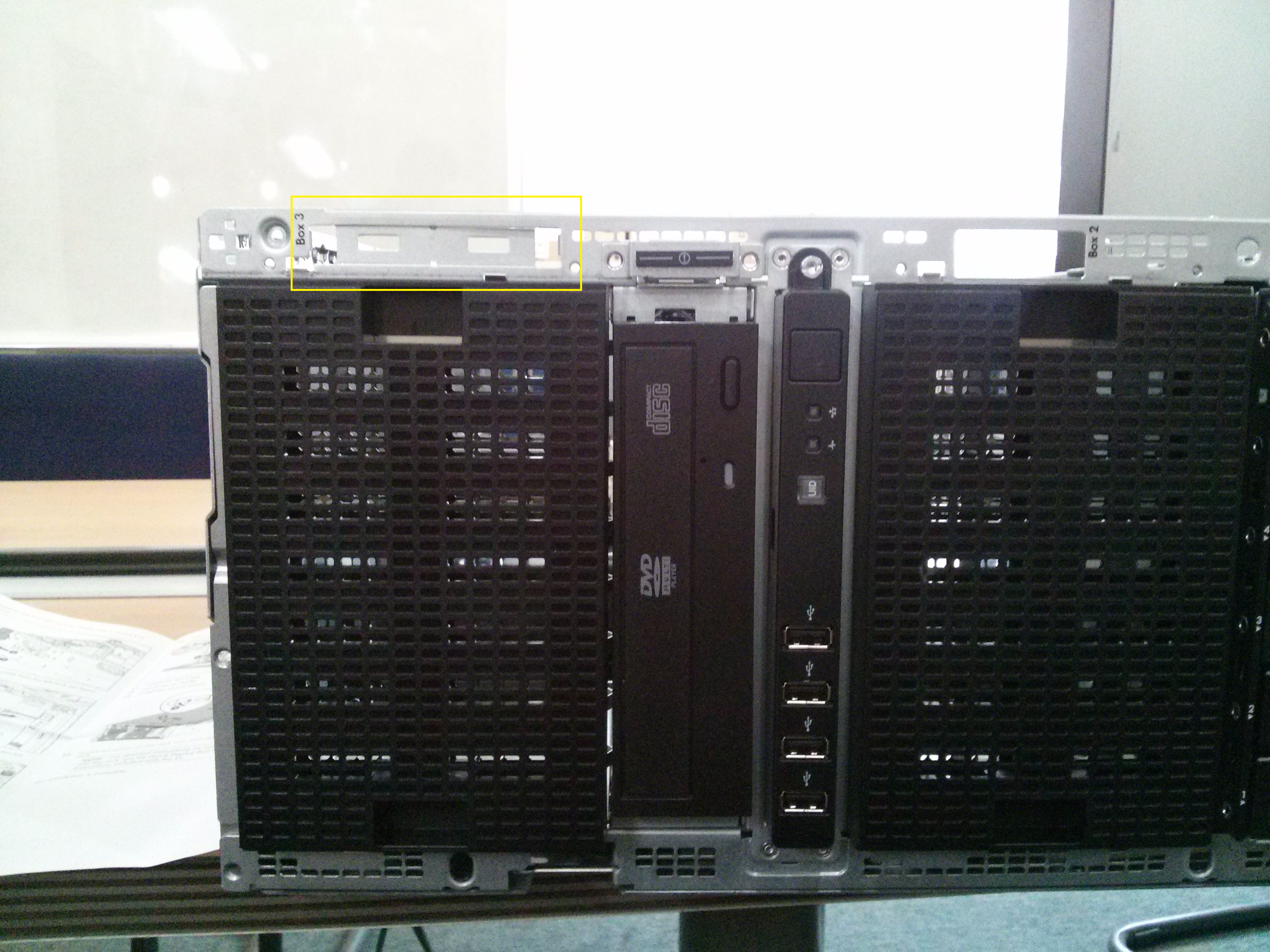

5. Systems Insight Display Kit 장착하기 위해 장착 부위를 탈거합니다.

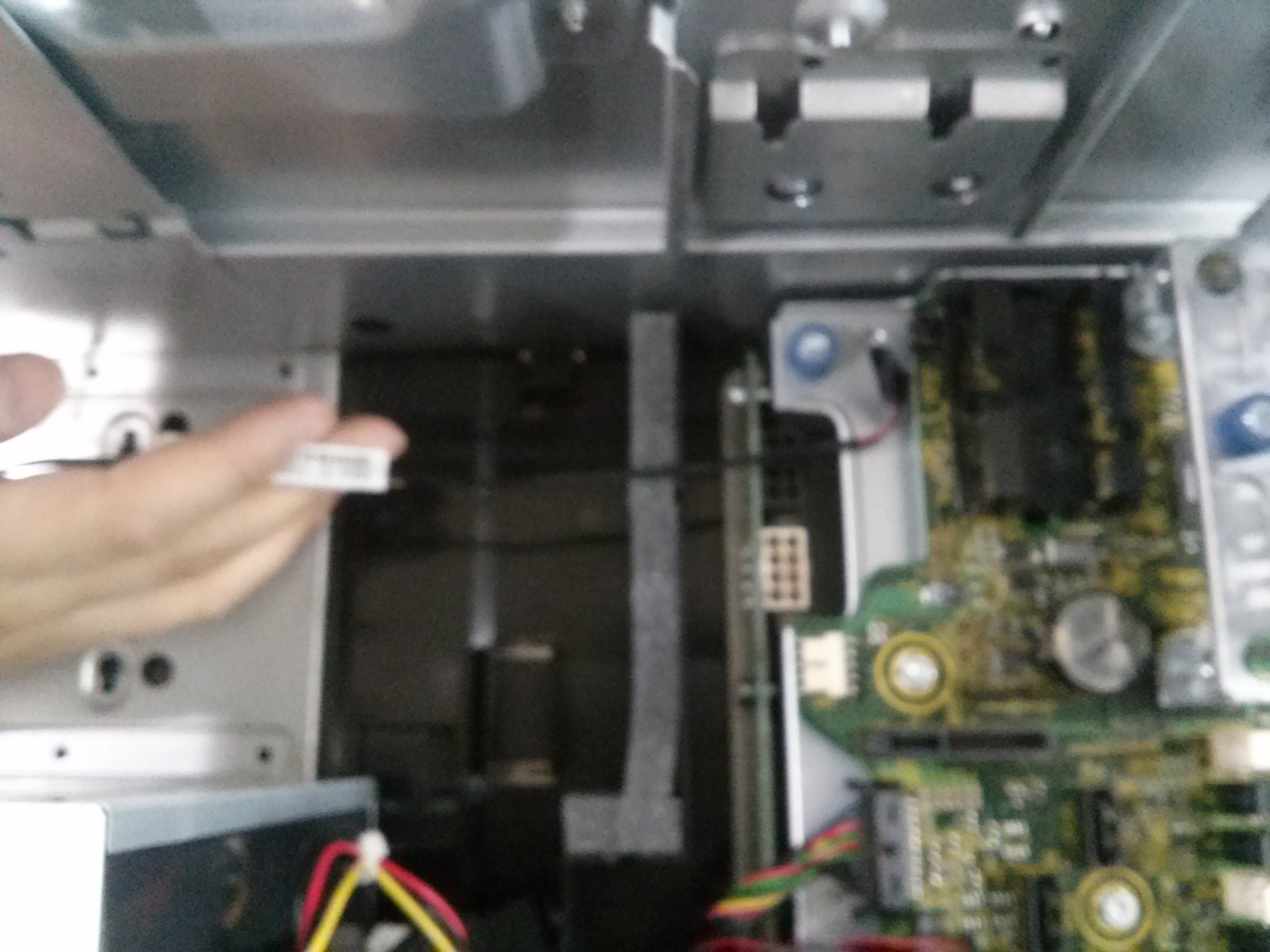

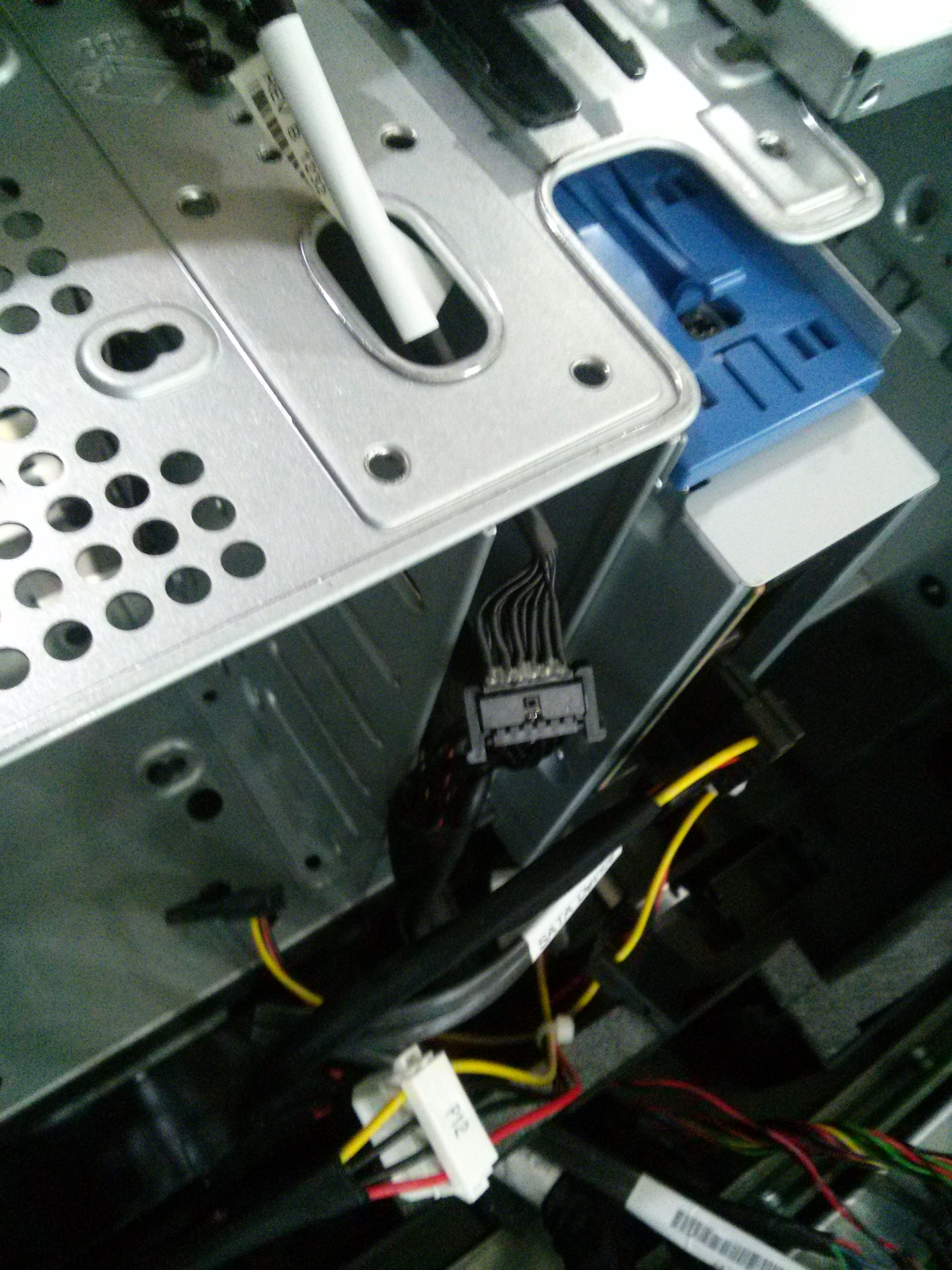

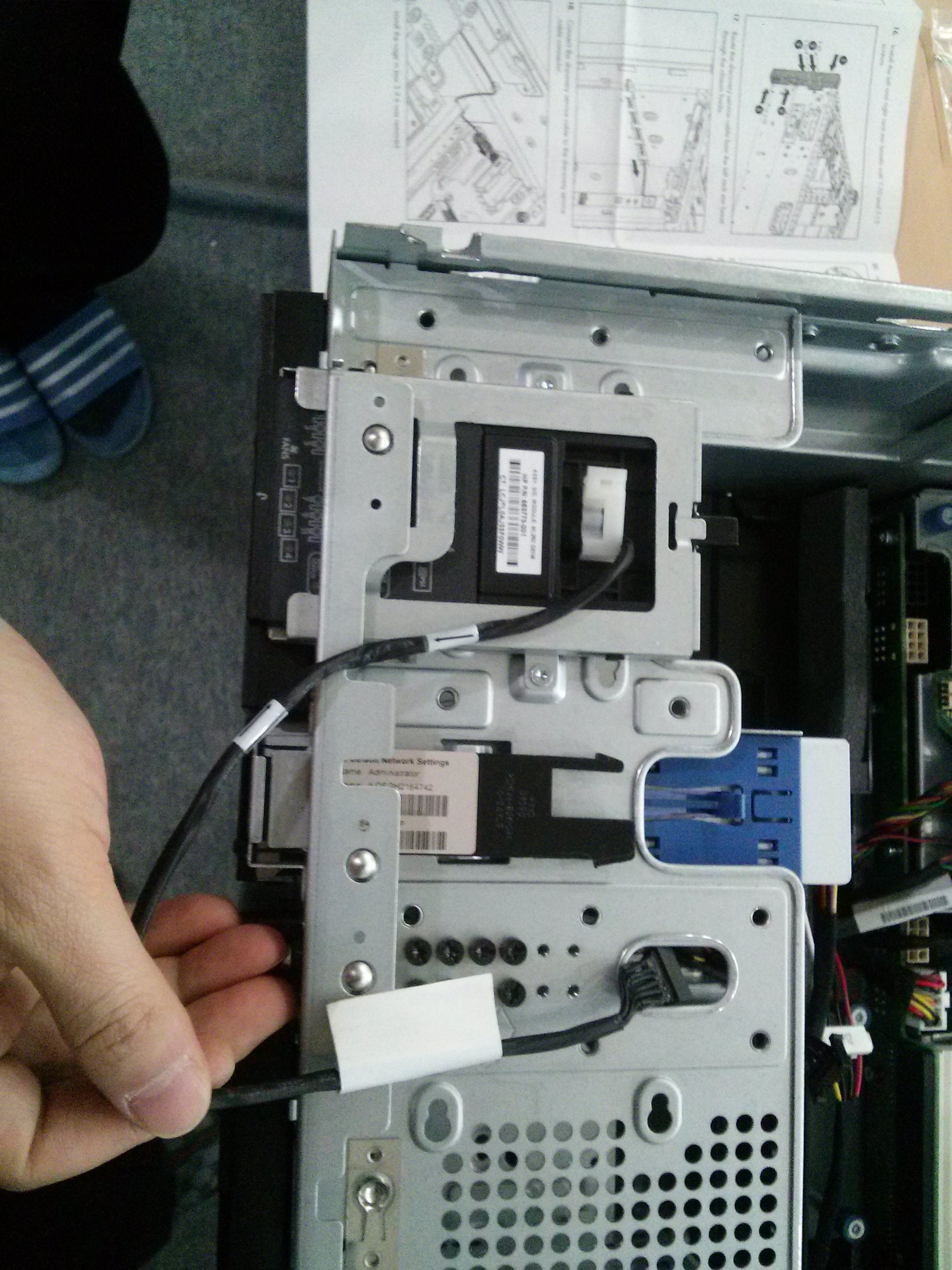

6. Systems Insight Display Kit 을 장착 후 케이블을 연결합니다.

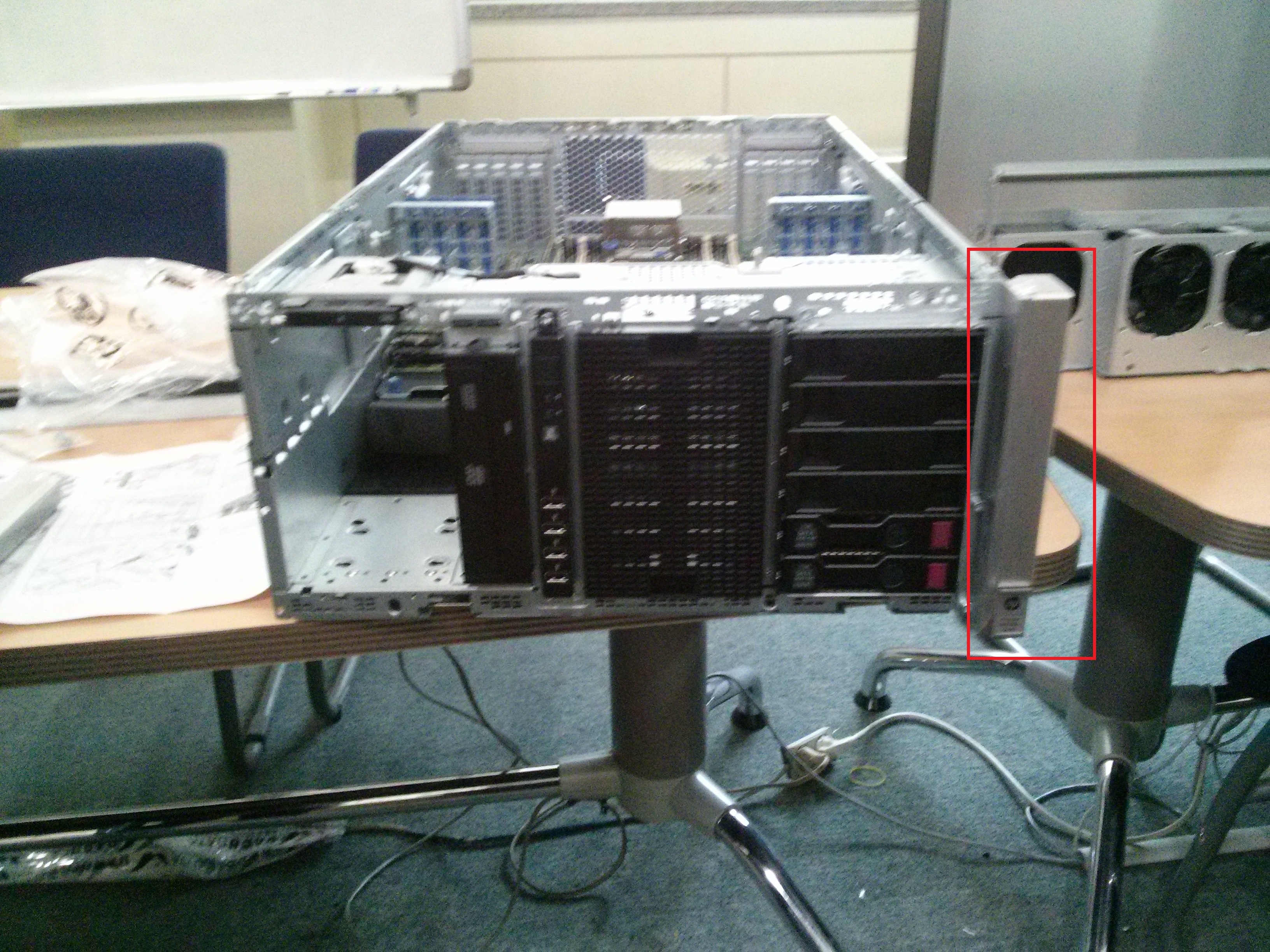

7. Quick release levers for fast server access kit 을 장착합니다.

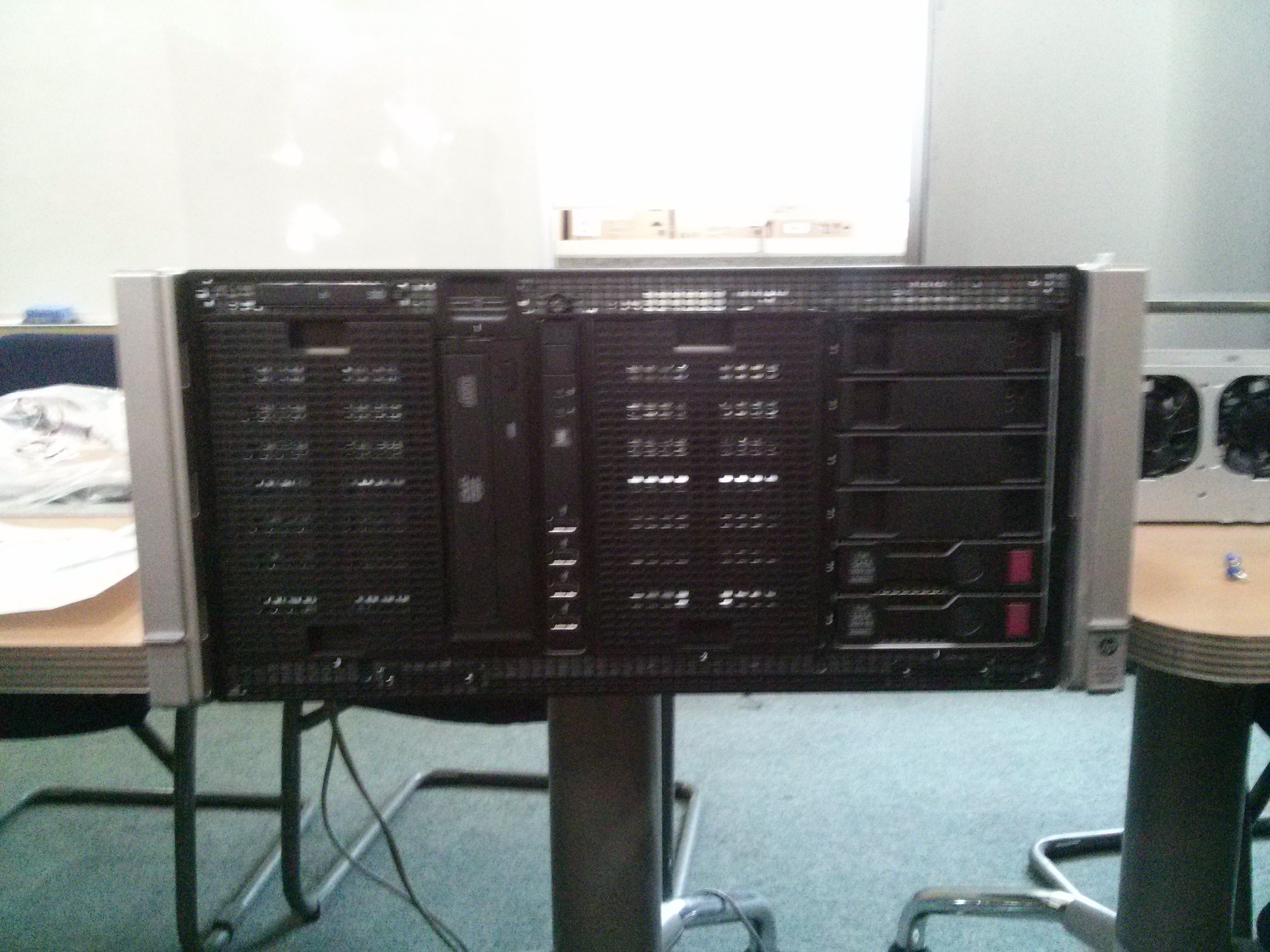

8. 탈착한 Fan 을 장착 후 Quick Removal Access Panel 닫아주면 됩니다.

감사합니다.
