IBM X3500M2 CPU Kit 및 Memory 장착 방법

작성자 정보

작성자: admin
조회수: 39238
작성일: 2011-12-29 13:17:48

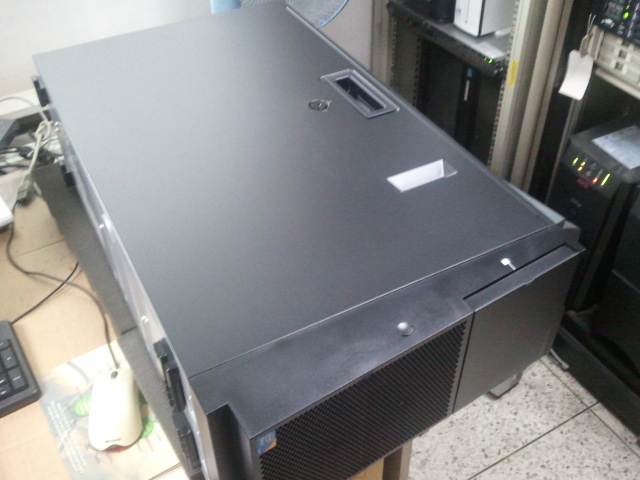

1. 서버를 눕힙니다.

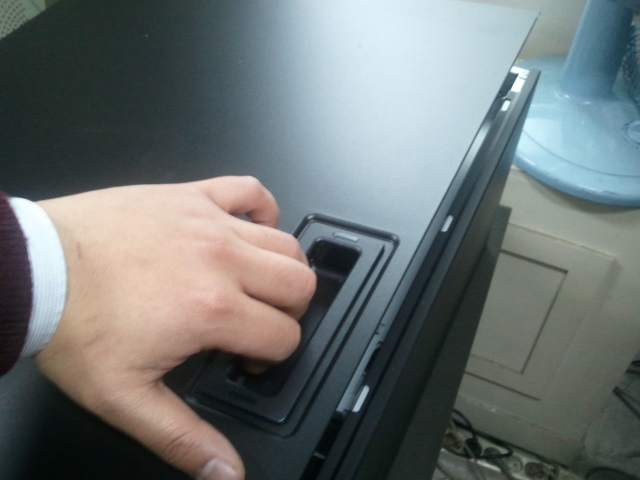

2. 서버 덮게 손잡이를 잡고 아래 방향으로 내린 뒤 덮게를 엽니다.

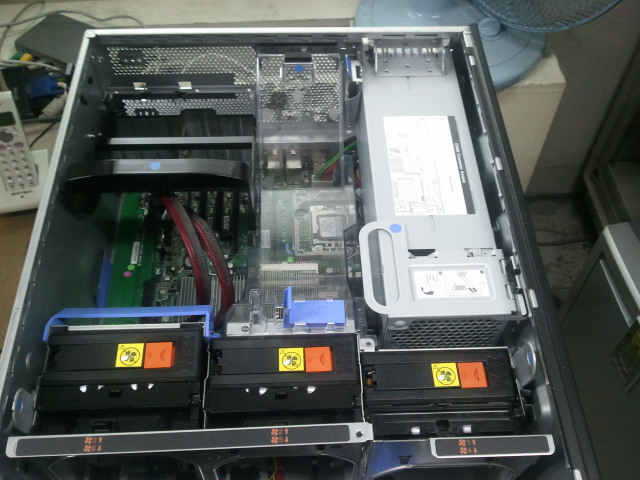

3. 서버 덮게를 완전히 열어 둡니다.



4. 우선 Power supply 를 탈착하여야  합니다.

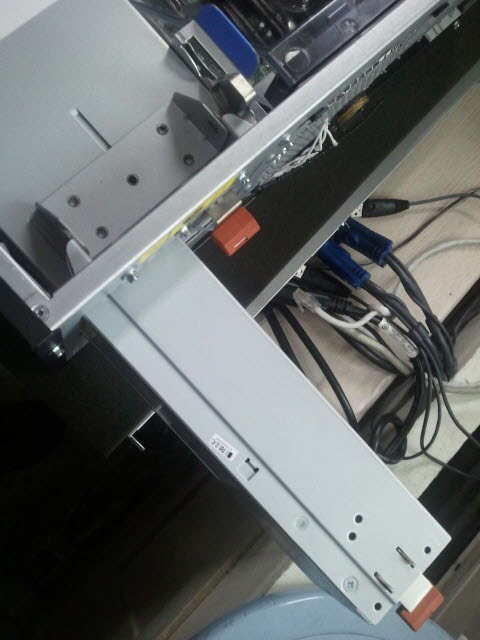

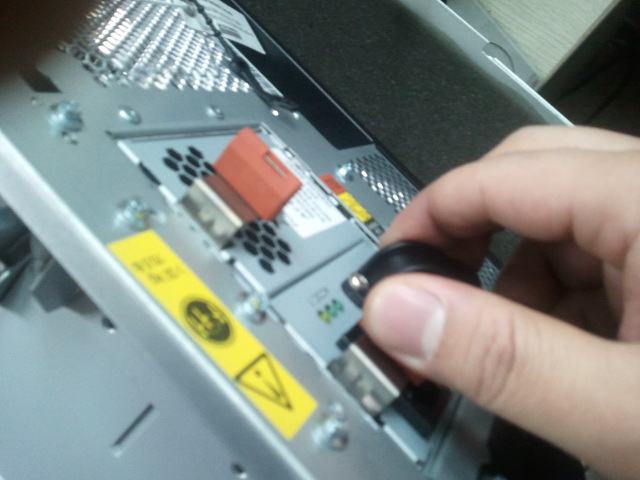

5. 빨강색 버튼을 눌러 Power supply 를 잡아 당깁니다.



6. Power supply 를 쭉 당겨서 뺍니다.

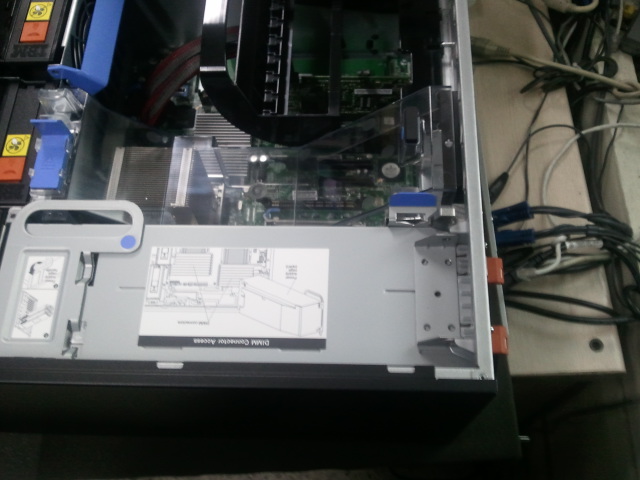

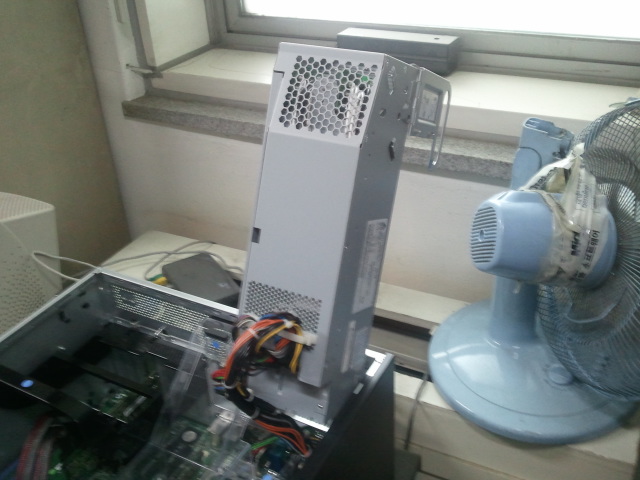

7. 손잡이를 잡고 Power supply 장착 부를 위로 당깁니다.



8. Power supply 장착 부가 위로 당겨집니다.

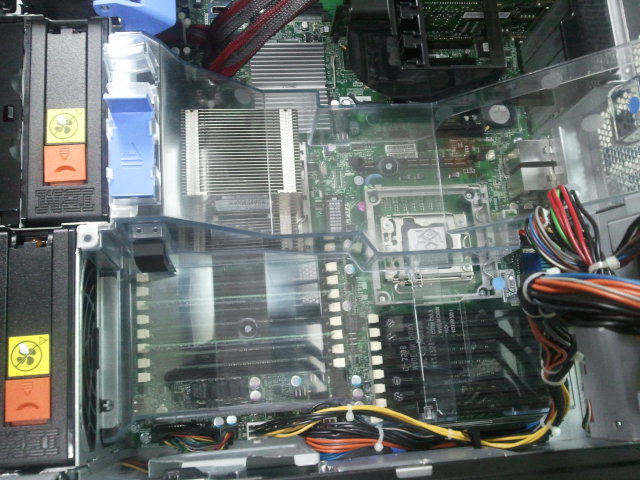

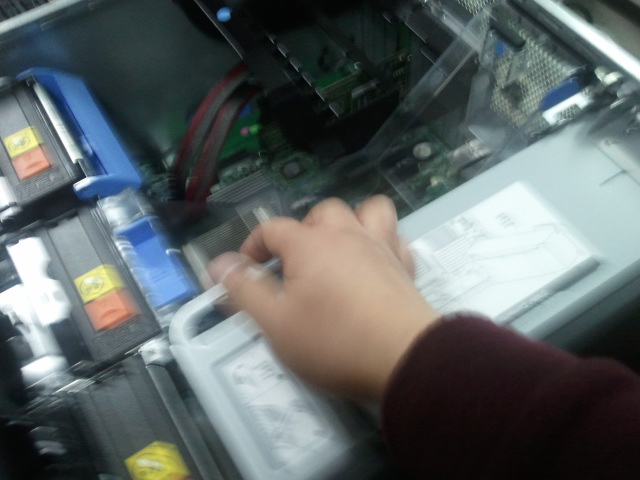

9. CPU 메모리 보호 덥게를 파란 버튼을 잡고 탈착합니다.

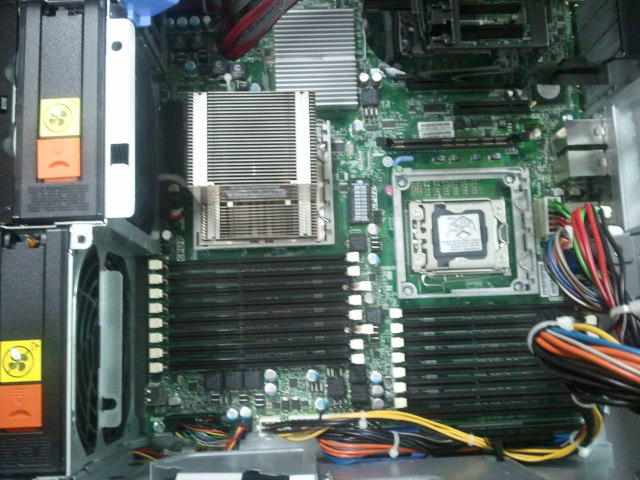

10. CPU 및 메모리 보호 덥게가 완전하게 탈착됩니다.

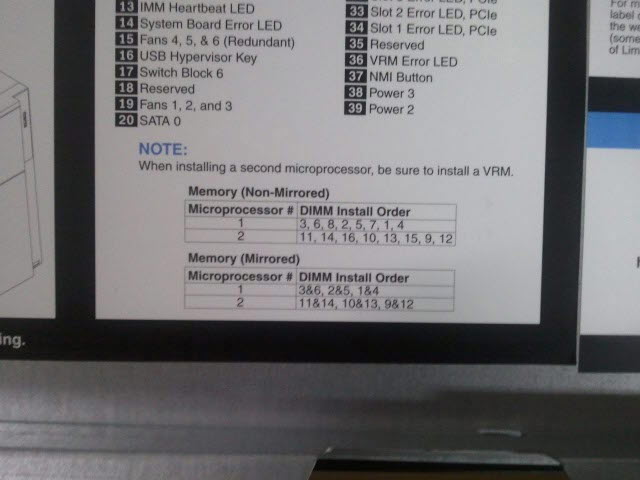

11. 서버 덮게 뒷 면에 메모리 조합표가 있습니다.

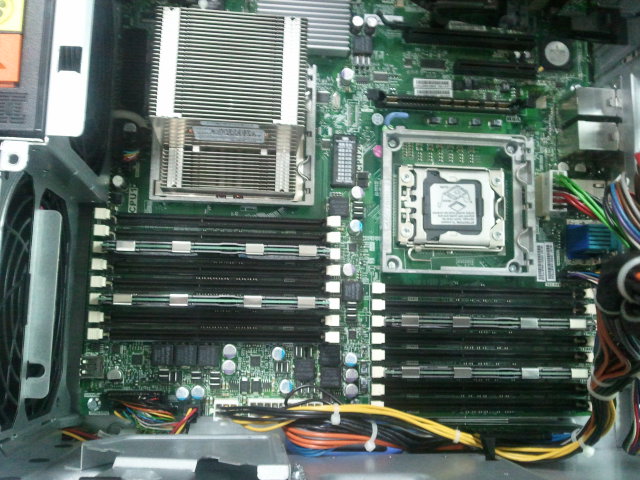

12. 메모리 조합표에 맞게 메모리를 장착합니다.

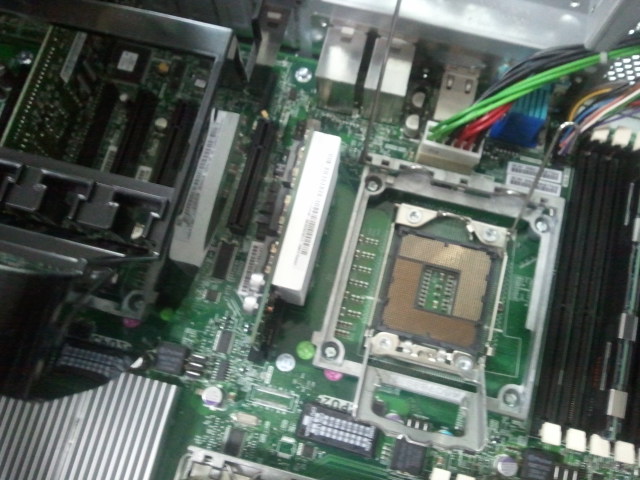

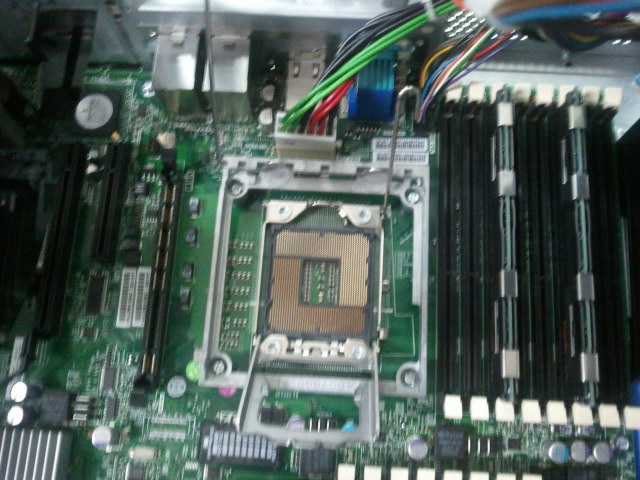

13. CPU 슬롯을 오픈합니다.

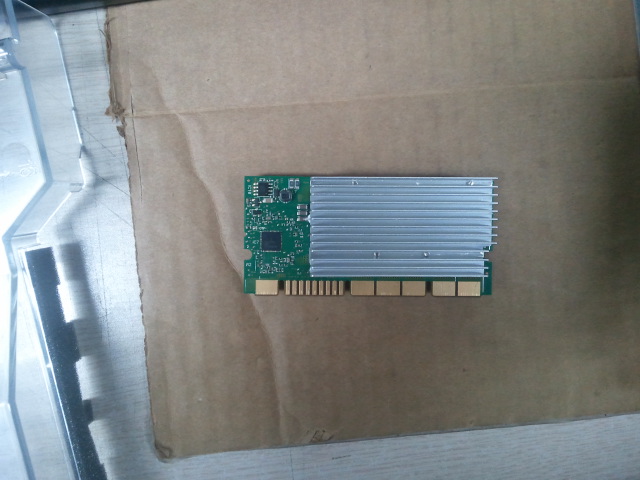

14. CPU Kit에 CPU 컨트롤러를 CPU 2번 슬롯 옆에 PCI 슬롯에 장착합니다.



15. PCI 슬롯에 정상적으로 창착이 됩니다.

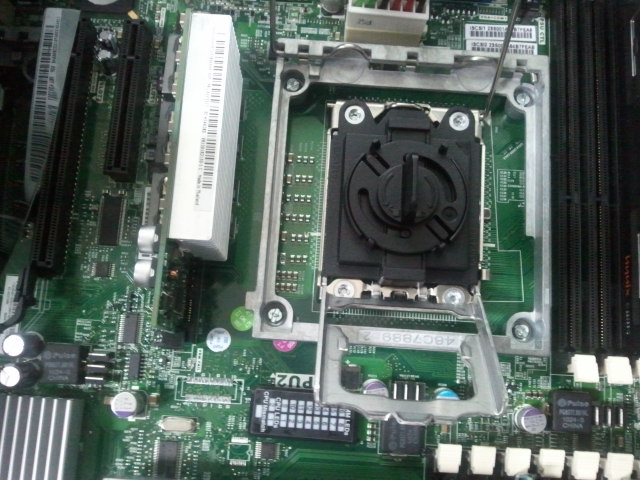

16. CPU 를 장착합니다.

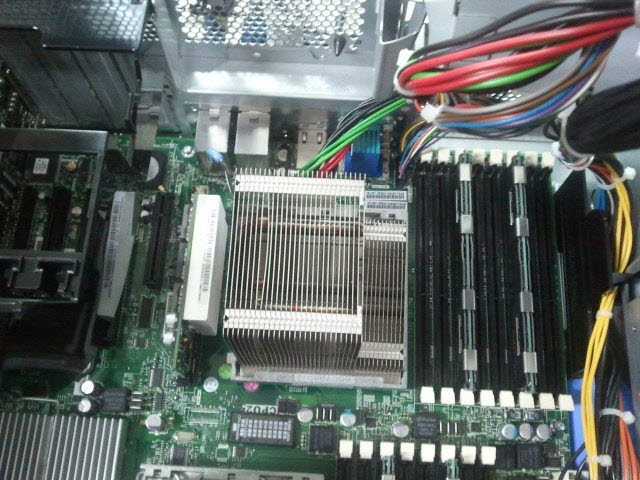

17. CPU heatsink 장착합니다.

18. 서버 분해 역순으로 다시 장착합니다.

감사합니다.
