DL120G6 및 ML110G6의 Embedded RAID지원 기능

작성자 정보

작성자: admin
조회수: 80599
작성일: 2010-05-10 09:53:11

DL120G6 및 ML110G6모델의 Embedded SATA Controller를 이용한 Raid 기능 사용에 대한 내용입니다.
(DL120G6 및 ML110G6모델중 Smart Array P212가 장착되지 않은 모델)

해당 제품들의 SATA Controller는 SmartArray B110i로의 펌웨어 업그레이드를 거쳐, Raid 0/1/10이 지원가능하게 됩니다.

1. 아래의 링크를 통해 펌웨어(2010/01/26 이후 버전) 다운로드 후 적용.
     ( 포멧될 USB 메모리 필요, USB 메모리를 통해 부팅하여 펌웨어 업데이트 진행됨)

    DL120G6용 Firmware링크 (Windows2008용)
   http://h20000.www2.hp.com/bizsupport/TechSupport/SoftwareIndex.jsp?
lang=en&cc=us&prodNameId=3984622&prodTypeId=15351&prodSeriesId=3984621&swLang=13&taskId=135&swEnvOID=4064#12212


    ML110G6용 Firmware링크 (Windows2008용)
   http://h20000.www2.hp.com/bizsupport/TechSupport/SoftwareIndex.jsp?lang=en&cc=us&prodNameId=3984626&prodTypeId=15351&prodSeriesId=3984625&swLang=13&taskId=135&swEnvOID=4064#12212

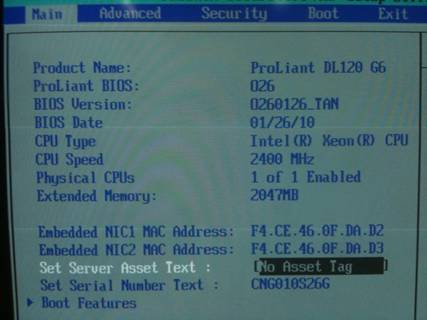

2. 업데이트 이후 재부팅하여 F10키를 눌러 RBSU 진입, BIOS 버젼 확인 (01/26/10)

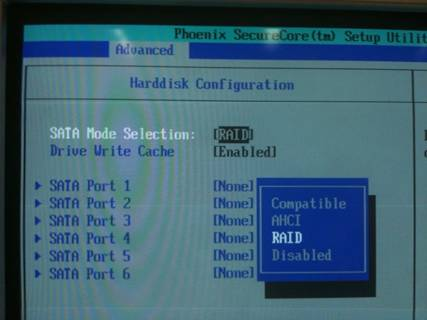

3. Advanced / Harddisk Configuration / SATA Mode 메뉴에서 "RAID" 선택.

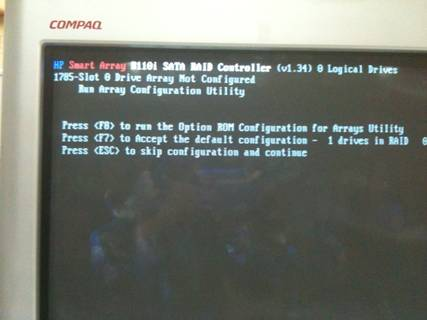

4. 저장후 재부팅하면 아래와 같은 Smart Array B110i 설정 메뉴가 뜸.
    F8을 눌러 ACU 실행하여 Raid 설정화면으로 진입.

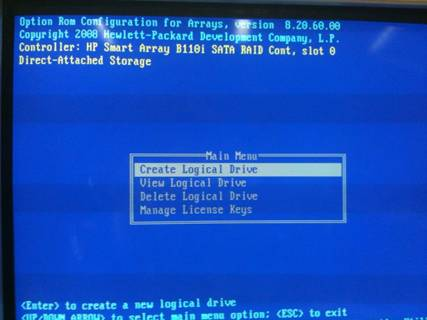

5. Smart Array Configuration 메뉴에서 Logical Drive 생성을 통해 Raid Volume 생성 (RAID 0/1/10지원)



6. 저장 후 재부팅. OS설치를 합니다.. 단, OS설치시에 적합한 Smart Array드라이버 필요할수 있음.
    (상기 링크에서 다운로드 가능함)
