HPE Apollo 4200 Gen10 24LFF 소개

작성자 정보

작성자: admin
조회수: 18551
작성일: 2020-02-24 10:25:46

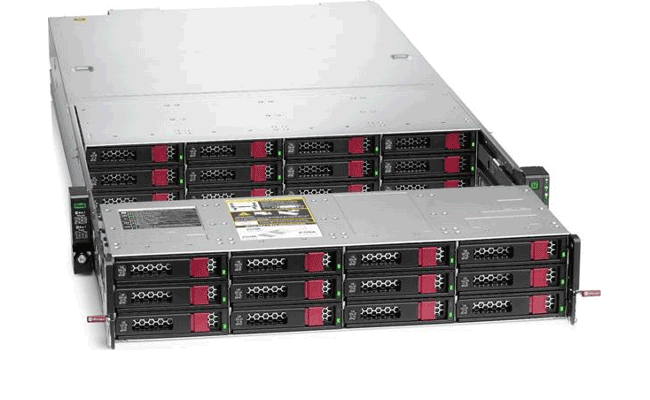

1. HPE Apollo 4200 Gen10

전면에 12LFF Drive bay가 두개로 총 24개의 3.5” Drive를 장착 할 수 있습니다.

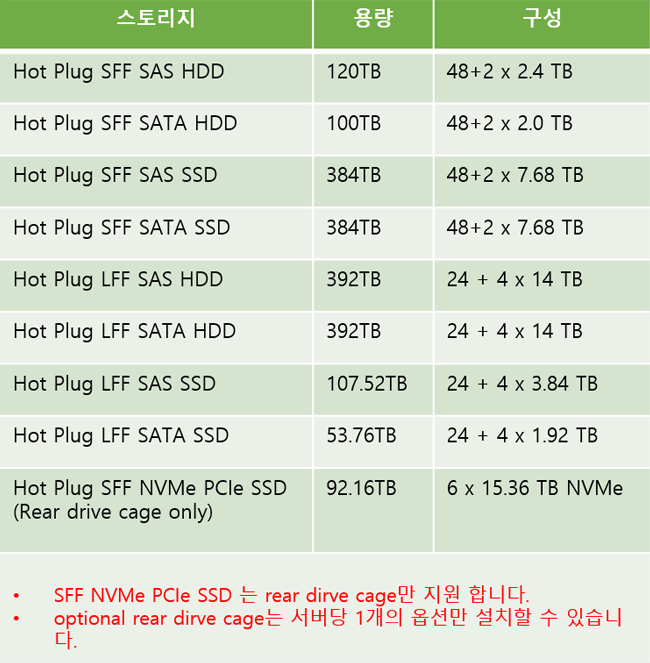

선택사양 :후면 드라이브 케이지 6 x SFF NVMe SSD,

6 x SFF SAS / SATA 드라이브,

4 x LFF 드라이브 (24LFF에만 해당) 또는 2 x SFF 드라이브 + 2 x FHHL 라이저 키트

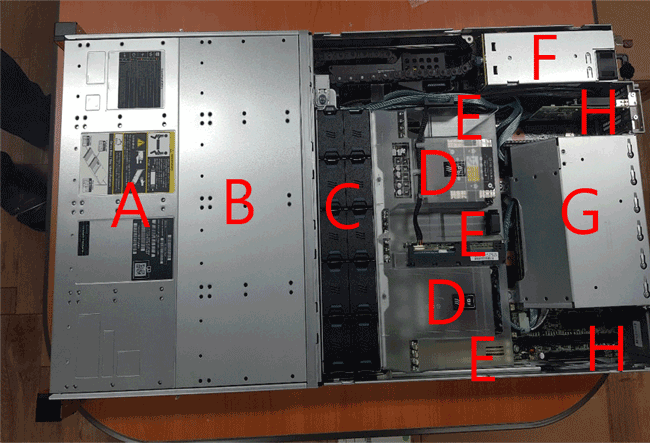

2. 본체 덮개 제거


A. 드라이브 베이 1

B. 드라이브 베이 2

C. 시스템 팬

D. CPU 소켓

E. DDR4 메모리 슬롯

F. 파워서플라이

G. 컨트롤러 슬롯 또는 후면 드라이브 베이 케이지 블랭크

H. PCIe 슬롯

  • PCIe3 x16 슬롯 7 low-profile, standup expansion board (Processor 2)
  • PCIe3 x24 슬롯 6 low-profile, standup expansion board or NVMe pass-through board (Processor 2)
  • PCIe3 x8 슬롯 5 low-profile, standup expansion board (Processor 2)
  • PCIe3 x24 슬롯 2 low-profile, standup expansion board, riser cage option, or NVMe pass-through board (Processor 1)
  • PCIe3 x16 슬롯 1 low-profile, standup expansion board (Processor 1)

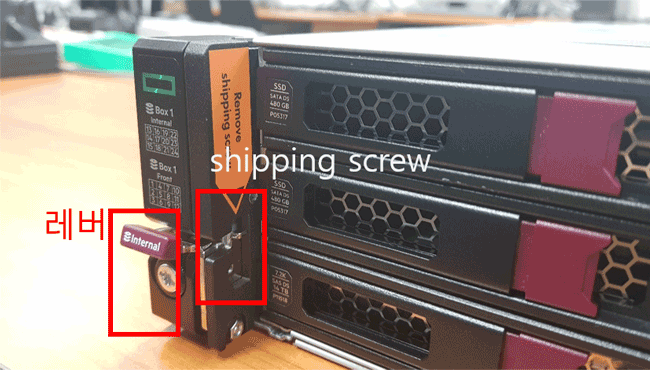

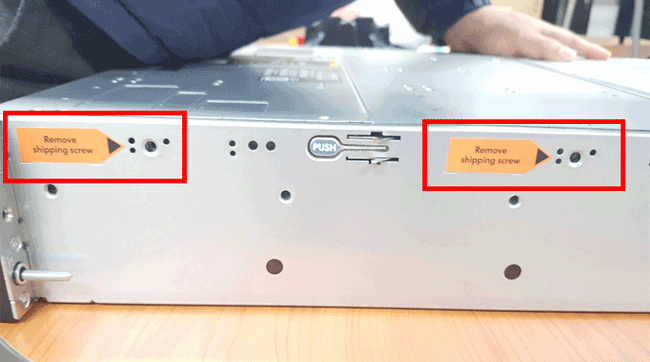

3. BAY 분리를 위해 shipping screw를 제거(전면 2, 측면 4)



전면의 레버를 내리며 당겨 줍니다.

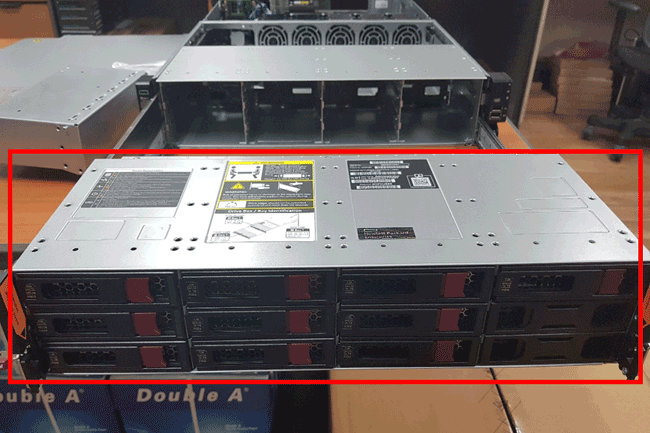

4. 전면(Front Bay 1)



5. 전면(Front bay 2)

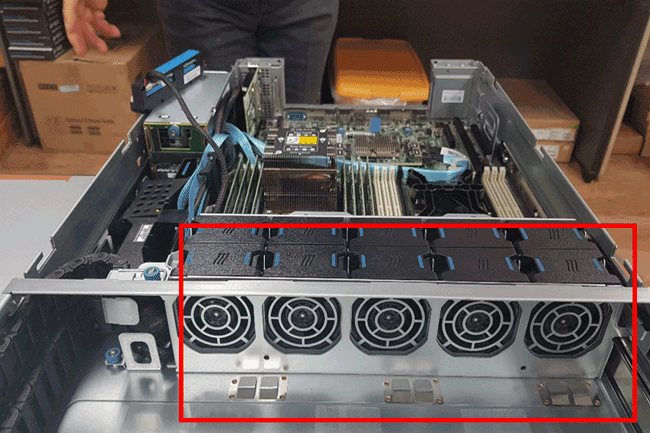

6. 내부(FAN, 10EA)

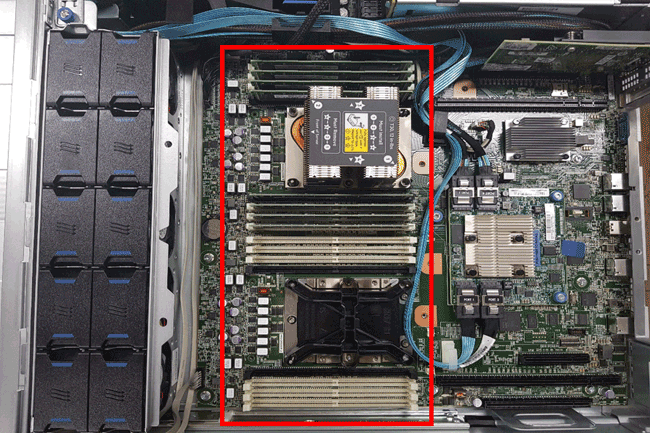

7. 내부(CPU 및 메모리)

최대 2개의 프로세서, 16개의 메모리 장착 가능(LRDIMM 최대 2TB, RDIMM 최대 1TB 지원)

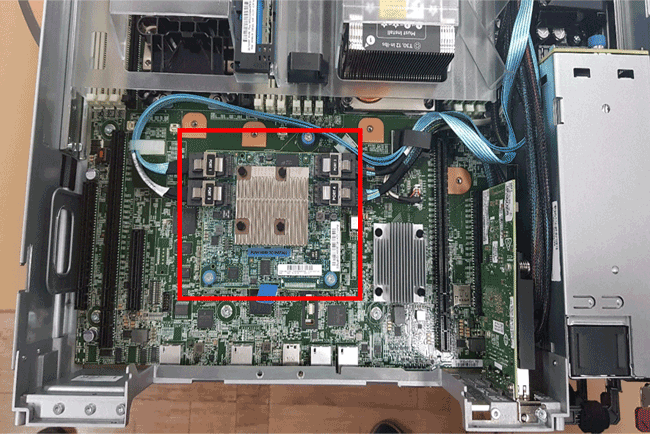

8. 내부(컨트롤러)


[지원 레이드 컨트롤러]

Essential RAID Controllers

  • HPE Smart Array E208i-a SR G10 LH Controller

  • HPE Smart Array E208i-p SR Gen10 Controller

  • HPE Smart Array E208e-p SR Gen10 Controller

Performance RAID Controllers

  • HPE Smart Array P408i-a SR G10 LH Controller

  • HPE Smart Array P408i-p SR Gen10 Controller

  • HPE Smart Array P408e-p SR Gen10 Controller

  • HPE Smart Array P816i-a SR Gen10 LH Controller

  • HPE Smart Array P824i-p MR Gen10 Controller

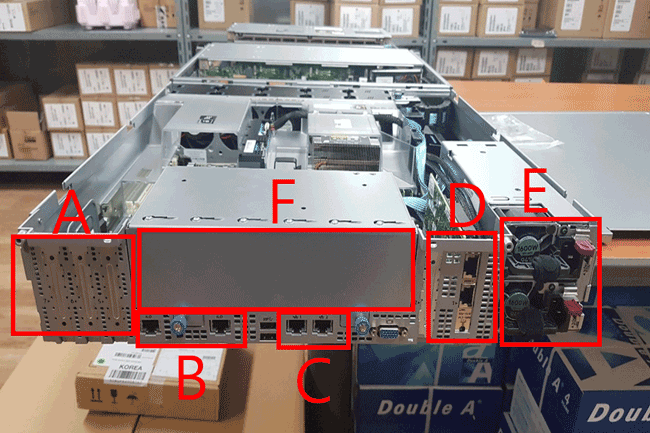

9. 후면

A. PCIe3 슬롯 5 ~7 (좌측부터 7번슬롯 x16, 6번 슬롯 x24, 5번슬롯 x8)(Processor 2 장착시 사용가능)

B. iLO 매니지먼트 포트 (총 2포트)

C. embedded 1Gbps 2port NIC

D. PCIe3 슬롯 1, 2 (좌측부터 2번슬롯 x24, 1번 슬롯 x16)

E. 핫 플러그 파워서플라이 베이1, 2 (상단 1번, 하단 2번)

F. 후면 드라이브케이지 블랭크 (아래 중 택 1)

  • 6 x SFF SAS / SATA 드라이브

  • 6 x SFF NVMe SSD

  • 4 x LFF 드라이브 (24LFF에만 해당)

  • 2 x SFF 드라이브 + 2 x FHHL 라이저 키트
