HPE DL380G10 서버에 전면 3.5" 12LFF에 후면 2.5" 2SFF가 추가된 하드웨어 및
Smart Storage Administrator(SSA)에서 Raid1과 Raid5를 구성하는 화면까지 살펴보겠습니다

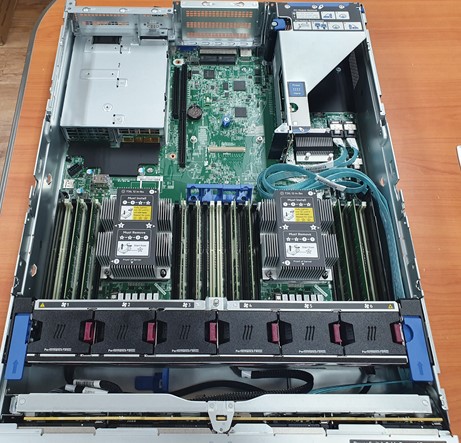

DL380G10 서버 상단 사진
DL380G10 서버 전면 사진
DL380G10 컨트롤러 장착
P816i-a 컨트롤러 장착합니다.
컨트롤러 포트번호
컨트롤러 포트 장착
DL380G10 컨트롤러 배터리 장착
Fan Cage 제거
컨트롤러 배터리 장착
DL380G10 2.5” 2SFF BAY 추가장착
SFF BAY 가림 막 제거

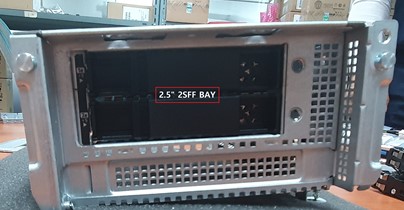

DL380G10 2.5” 2SFF BAY 전면 모습
DL380G10 2.5” 2SFF BAY 장착
DL380G10 2.5” 2SFF BAY 파워케이블 연결

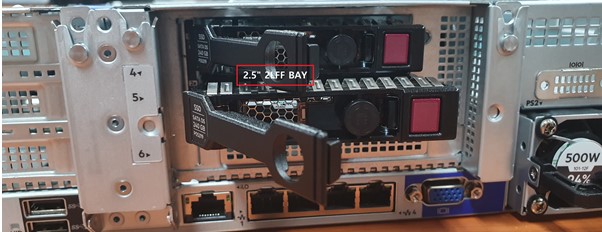

DL380G10 2.5” 2SFF BAY에 2.5” SSD 장착
DL380G10 Array Configuration Utility (Raid1, Raid5 구성)
부팅모드에서 F10번을 눌러 Intelligent Provisioning으로 진입후
Smart Storage Administrator (SSA) 선택합니다.
Logical devices -> Create Array선택
Drive Type -> SATA SSD선택 -> 240GB SSD 2EA 전체 선택
RAID 1(미러링) 선택 후 Create Logical Drive 클릭

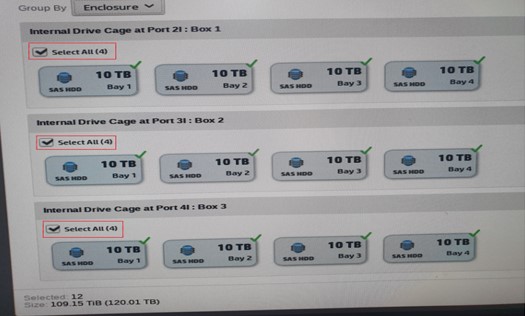

10TB HDD 12EA를 전체 선택
.jpg)
RAID 5 선택 -> Create Logical Drive 클릭
.jpg)
Cache Manager -> Modify Caching Settings -> Cache Ratio를 50% 지정 후 OK
