HPE DL380G10 19LFF Bay에 대한 소개 자료입니다.

작성자 정보

작성자: admin
조회수: 22293
작성일: 2019-10-08 17:44:13

HPE DL380G10를 3.5” DISK Bay를 MAX로 구성한 장비를 소개하고자 합니다.

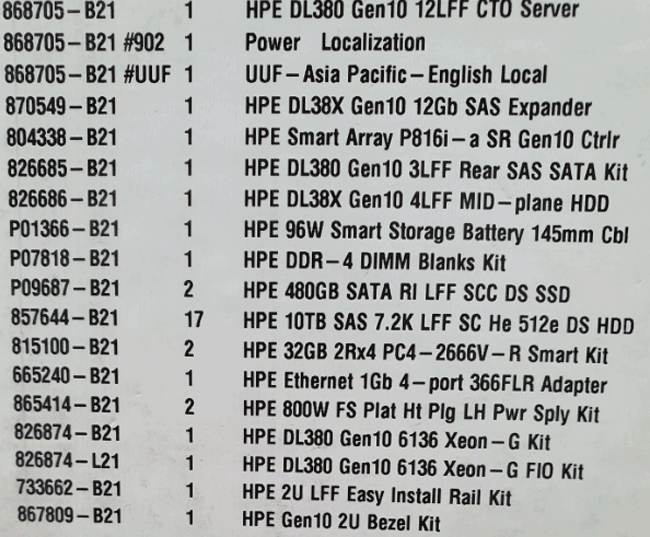

아래의 Config구성처럼 전면은 3.5” 12Bay + 내부중간 3.5” 4Bay + 후면 3.5” 3Bay
추가된 19LFF DL380G10 Server Hardware 소개 및 Smart Storage Administrator(HEP SSA)화면 까지
살펴보겠습니다.


P816i SAS Controller + 4LFF Plane추가 + 3LFF Rear 추가 + SAS Expander Card

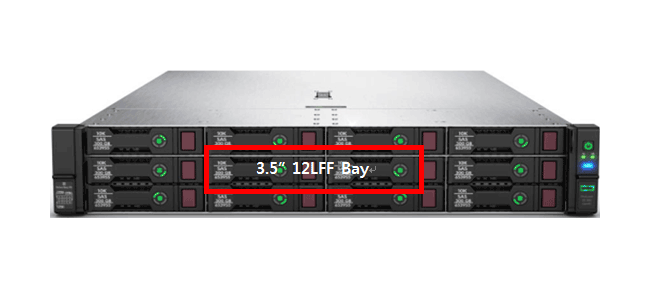

DL380G10 전면

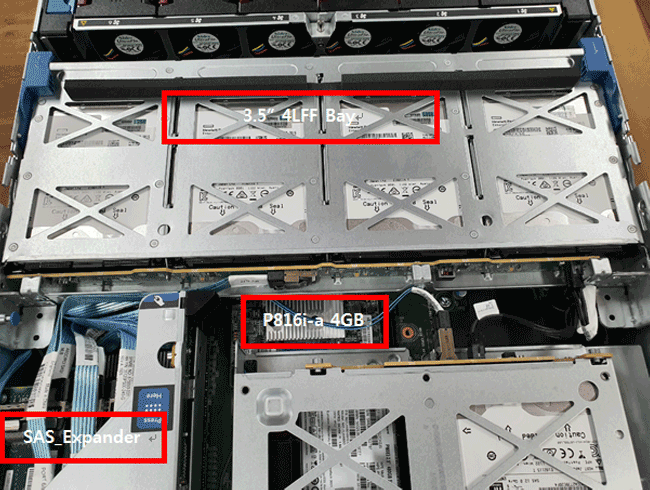

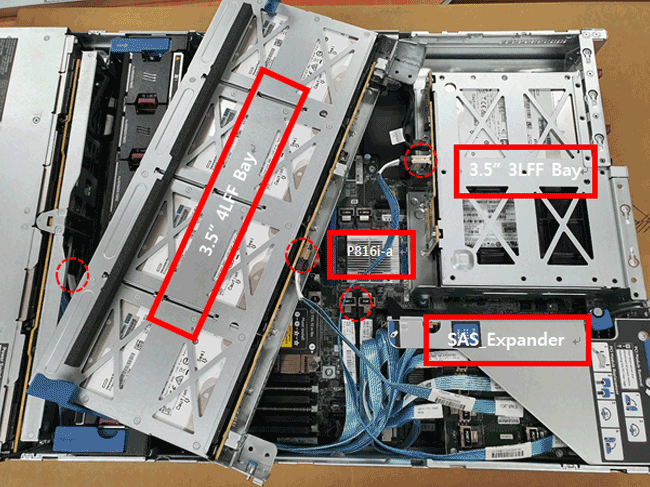

DL380G10 내부 - 4Bay 추가

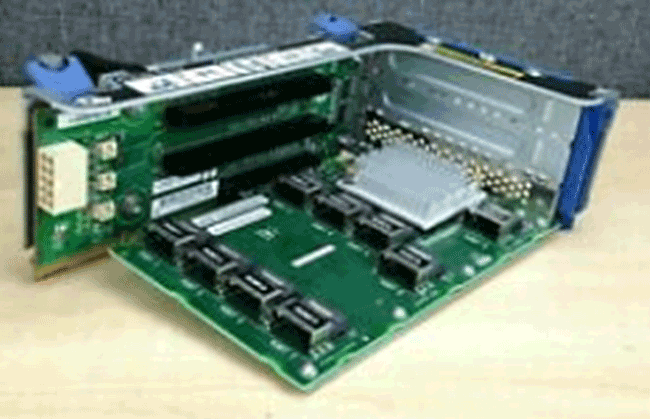

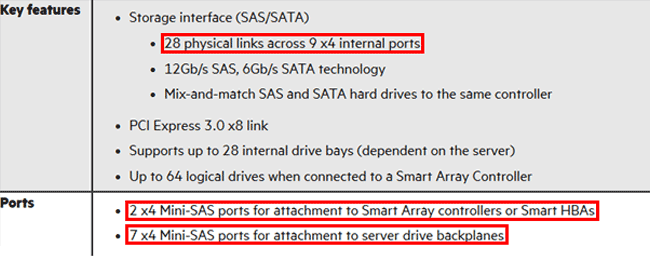

SAS Expander Card


입력Port -> P816ia 2Port

출력Port -> 전면12LFF Backplane 2개 + 중간 4LFF Backplane 1개 + 후면 3LFF Backplane 1개

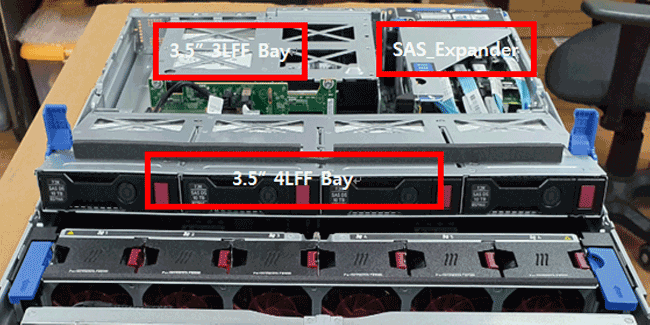

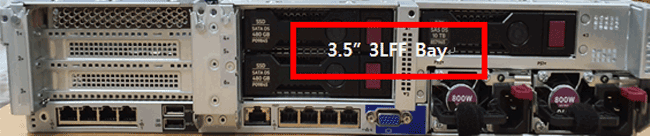

DL380G10 후면 - 3Bay 추가

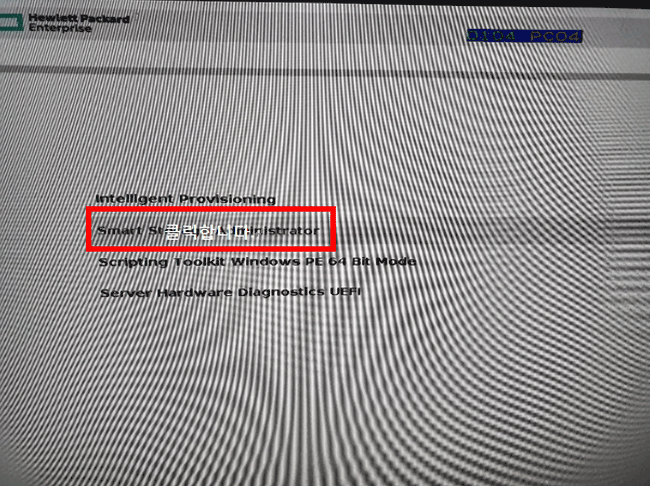

장비부팅시 F10번을 클릭하여 Smart Storage Administrator 진입 화면입니다.

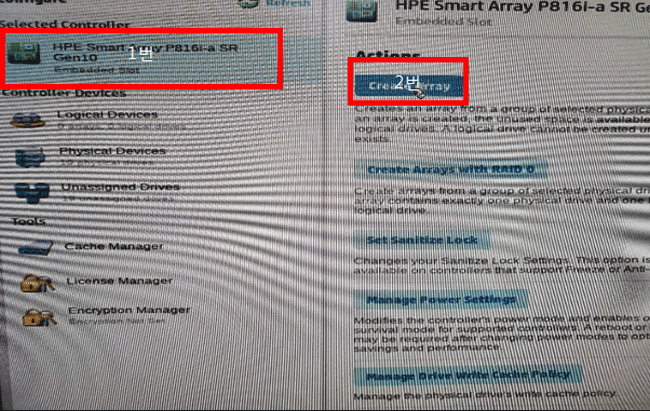

P816ia-SR클릭 -> Create Array클릭을 합니다.

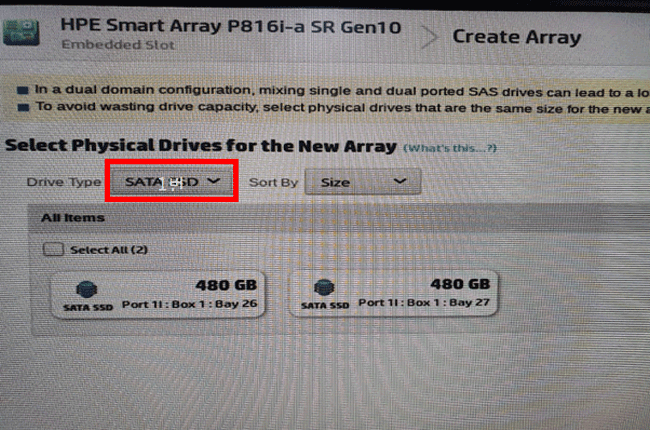

Drive Type -> SATA SSD로 선택 (480GB SSD x 2개 -> Raid1구성)

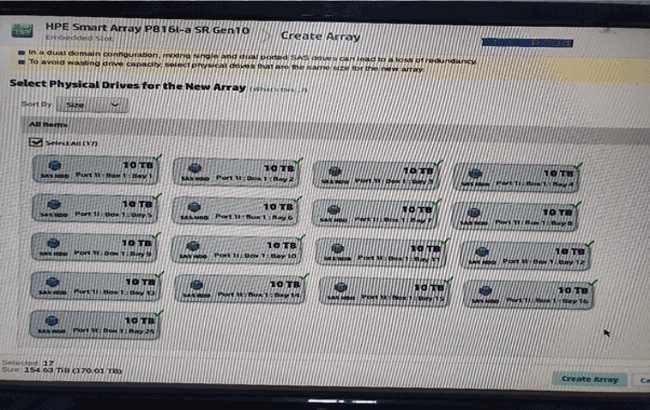

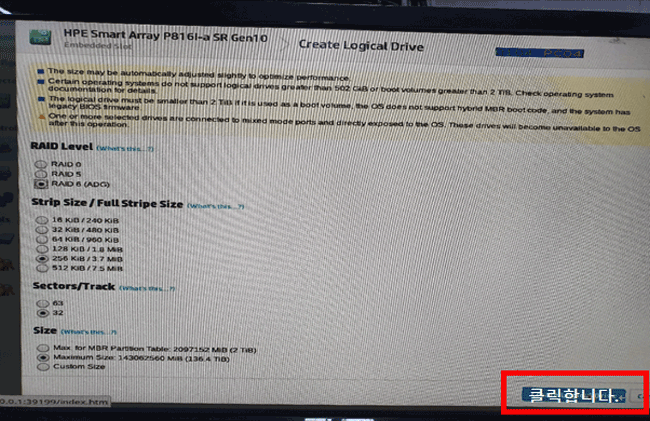

10TB x 19개 전체선택 후 Create Array클릭 후 Raid6(ADG)로 구성 화면입니다.

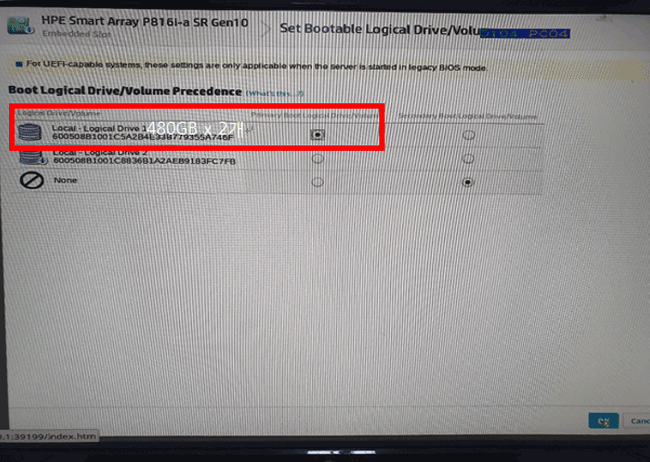

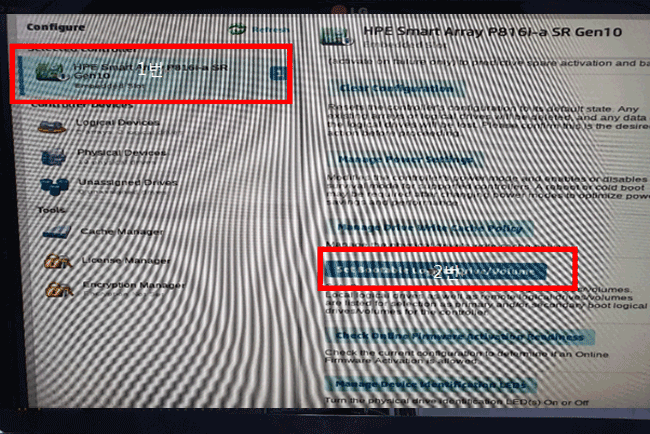

Linux계열 운영체제를 설치하기 위한 Set Bootable Drive/volume 구성 화면입니다.



480GB SSD x 2개를 Primary Boot Logical Drive/Volme으로 선택합니다.

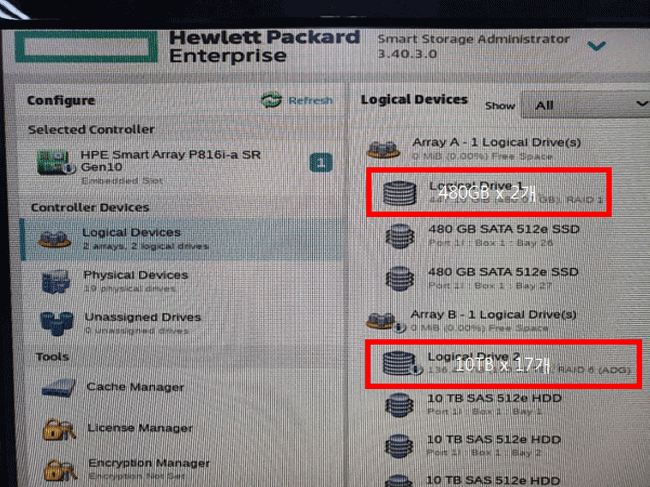

SSA를 통하여 전체Raid구성을 한 화면입니다.
