BIOS가 UEFI모드일경우 내장 컨트롤러의 Marvell BIOS Utility를 이용 하여야만 RAID 구성 가능합니다.

Marvell BIOS Utility (UEFI) HPE MicroServer Gen10 Server

https://support.hpe.com/hpsc/swd/public/detail?sp4ts.oid=null&swItemId=MTX_a2d926f8d9a64ebb8368d451a0&swEnvOid=4184

중요! 내장된 Marvell 컨트롤러는 Raid level 상관없이 Raid구성하려면 disk최소 2개가 필요합니다.

1. 위 링크에서 다운받은 Marvell_BIOS_Setup_Utility_for_UEFI.zip 을 압축해제한 뒤 하위폴더로 진입하여

ui64.efi파일을 FAT32방식으로 포맷된 USB메모리에 넣은 뒤 서버에 연결합니다. (아래 사진 참조)

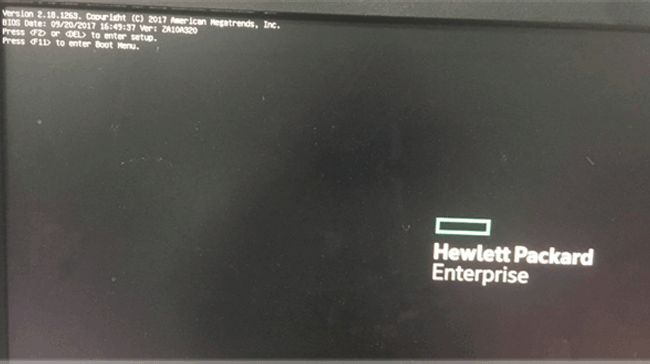

2. 부팅 시 F11번을 눌러서 Boot menu로 진입합니다.

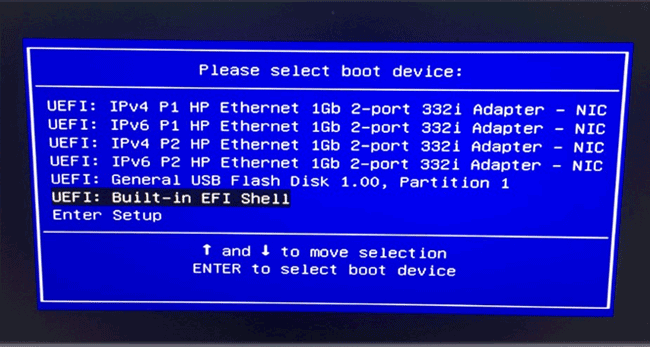

3. 하기 화면에 표시되면 UEFI :Built-in EFI Shell 을 선택하신 후 Enter 합니다.

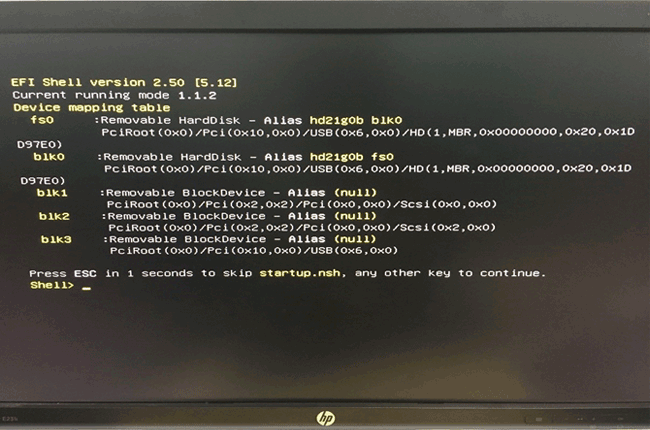

4. EFI Shell에 진입된 화면입니다.

5. map –r를 입력하여 USB가 fs0으로 확인되며,

일반적으로 fs0으로 표시되나 다른 이름으로 표시 될수도 있습니다.

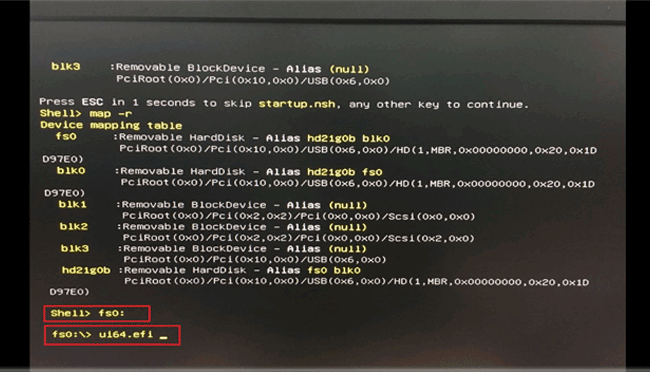

6. 사진과 같이 먼저 fs0:을 입력하고 Enter 합니다. 다시 ui64.efi를 입력하고 Enter 합니다.

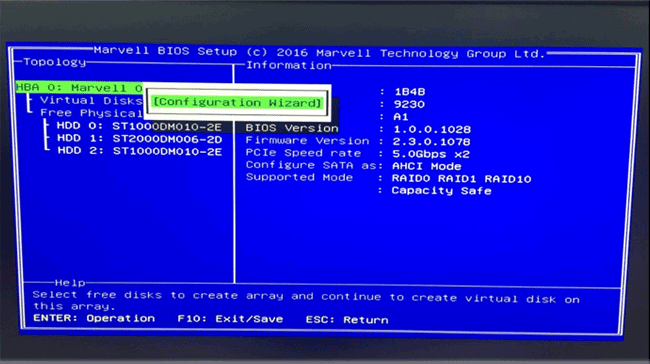

7. 하기와 같이 컨트롤러 bios 모드로 진입됩니다.

HBA 0 :Marvell 0에서 Enter 누르고 다시 Enter 누릅니다.

8. Raid 구성할 disk를 방향키로 움직여 Space bar 로 선택하고 Enter누릅니다.

처음에 언급된 내용과 같이 최소 disk 2개를 선택해야만 Raid수정 가능합니다.

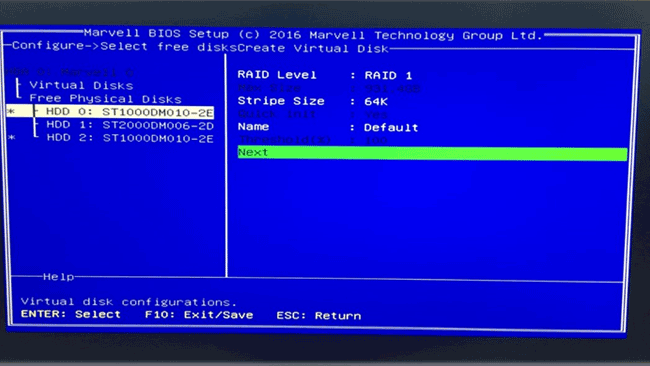

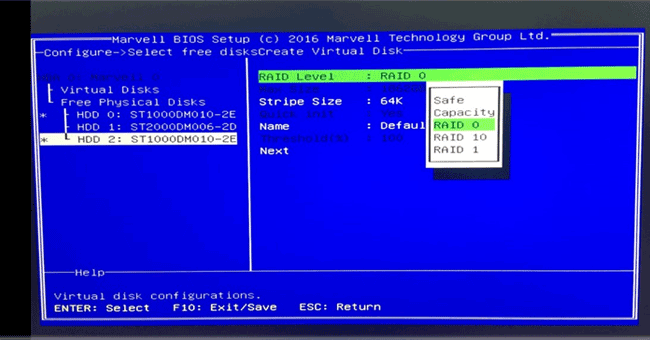

9. disk 두장 선택하시고 Enter누르면 하기와같이 Raid Level(0,1,10),Stripe Size,Name 설정 가능하며

설정후 Next 누릅니다.

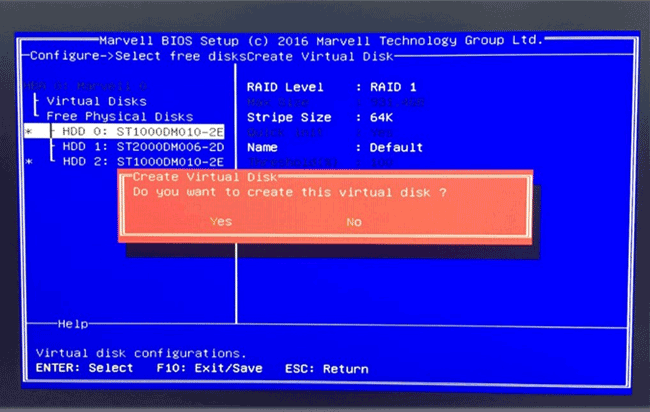

10. Y를 입력합니다.

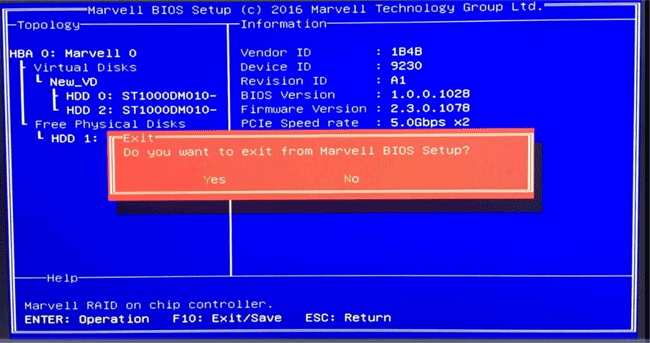

11. F10 눌러서 저장합니다.
