Lenovo x3250M6 Server(M1210 Controller) Raid구성방법입니다.

작성자 정보

작성자: admin
조회수: 33838
작성일: 2017-08-21 12:25:47

Lenovo x3250M6 Server의 M1210 Controller의 Raid구성방법은

Bios에서진행하는것과 Server가이드 CD를 통한 2가지의 방법이 있습니다.

여기에서는 Bios에서 진행하는 방법을 다루어보겠습니다. (300GB SAS DISK x 2개장착)

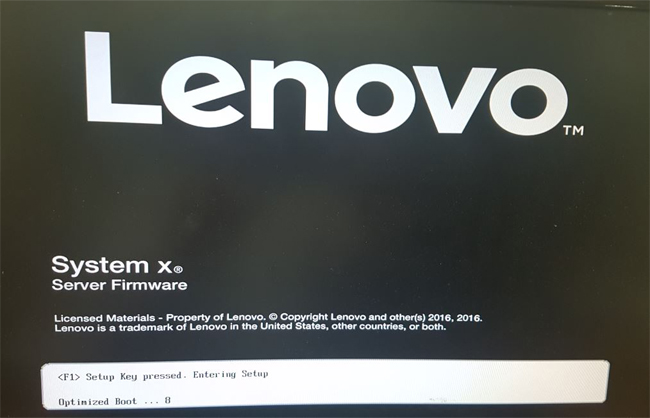

<Step 1> F1번을 클릭하여 Bios로 진입합니다.

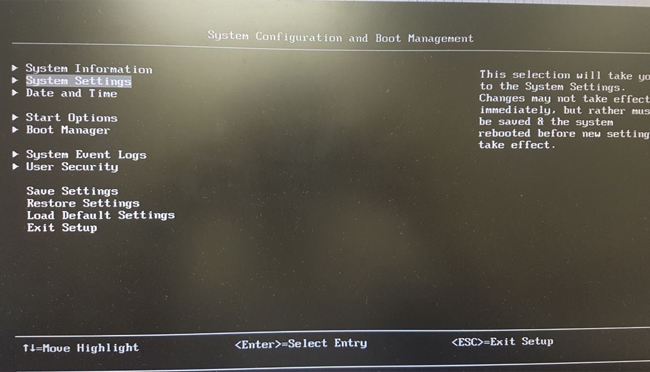

<Step 2> System Settings을 클릭합니다.

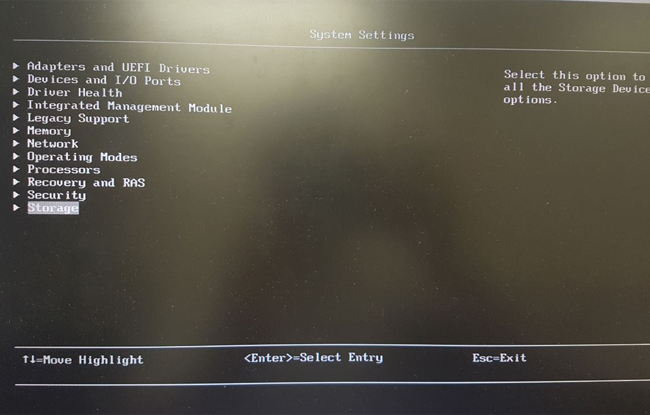

 <Step 3> Storage부분을 클릭합니다.

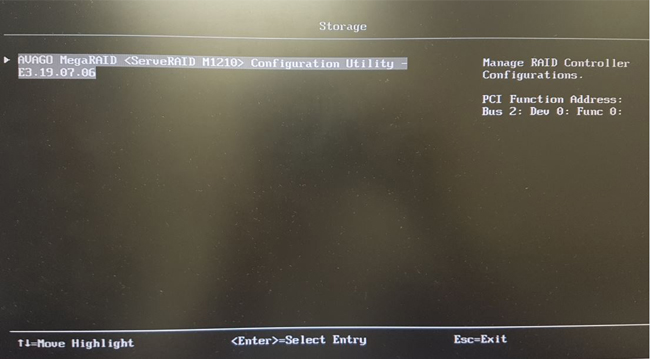

 <Step 4> AVAGO ServerRaid M1210선택합니다.

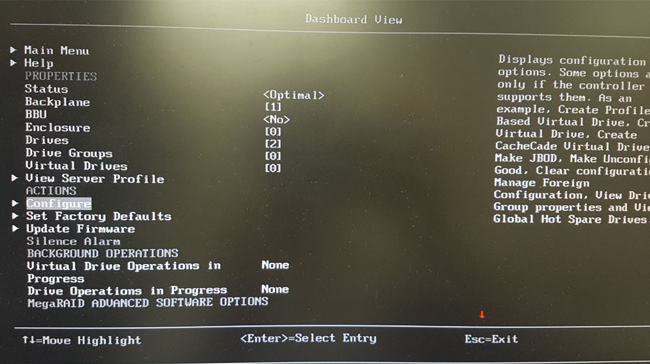

 <Step 5> Configure구성을 클릭합니다.

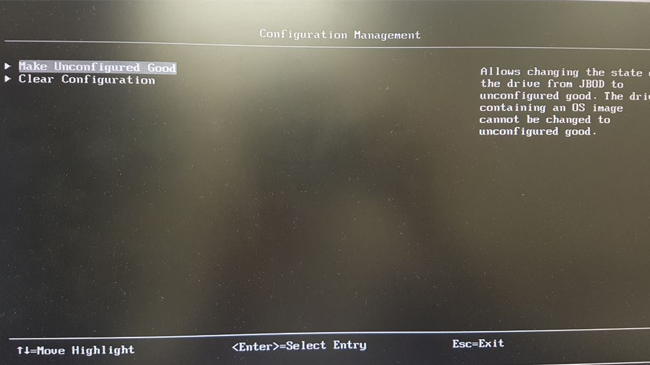

 <Step 6> Make Unconfigured Good 선택합니다. 처음 장착된 DISK는 Make Unconfigured Good으로 구성합니다.

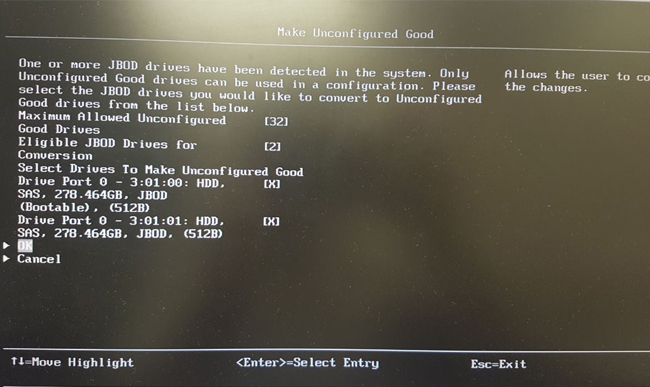

 <Step 7> 장착되어진 300GB SAS DISK x 2개를 "X"로 선택한후 OK버튼 클릭합니다.


 <Step 8> "X" 를 선택한후에 YES클릭합니다.

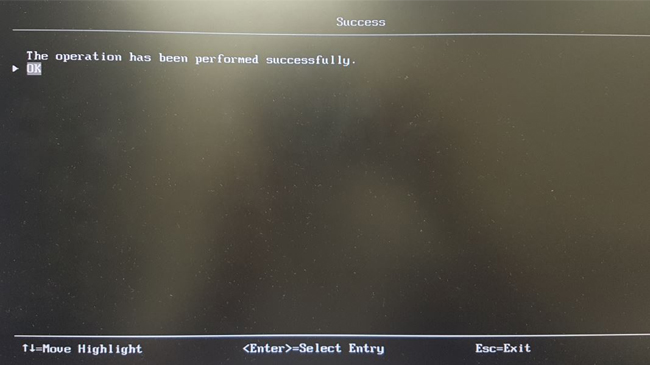

 <Step 9> OK버튼을 클릭합니다.

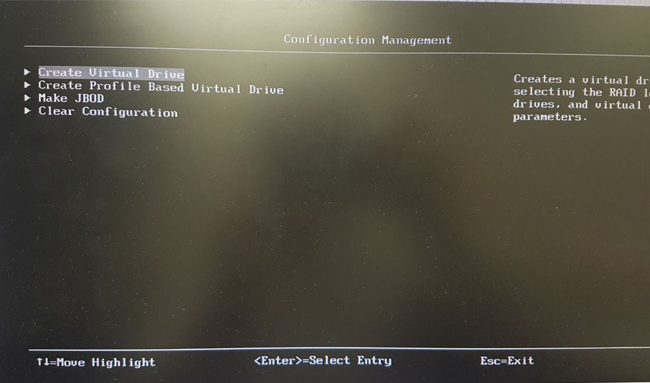

 <Step 10> Step 5번의 그림에서의 Configure클릭한후에 "Create Virtual Drive"를 클릭합니다.

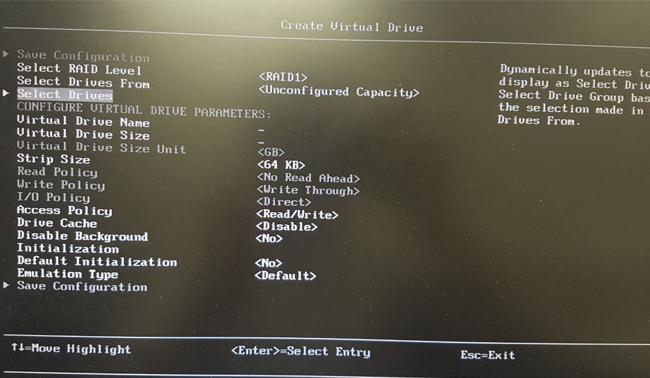

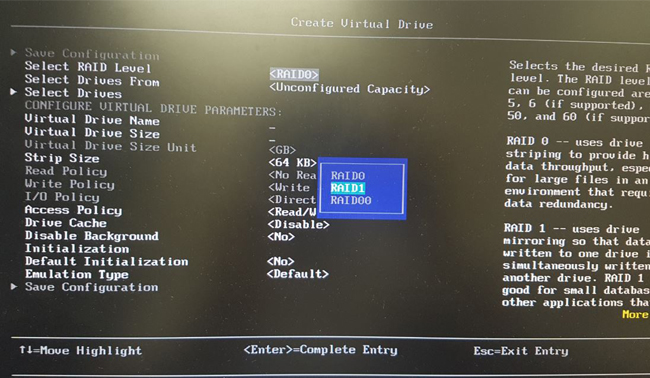

 <Step 11> 하고자 하는 Raid구성을 선택합니다.


 <Step 12> "Select Divers"를 클릭 -> 여기서는 Raid1으로 구성합니다.

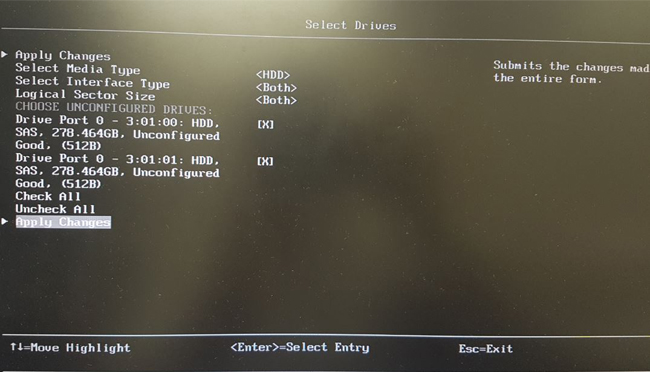

 <Step 13> 300GB DISK 2개모두 "X"를 클릭하고 Apply Changes를 클릭합니다.

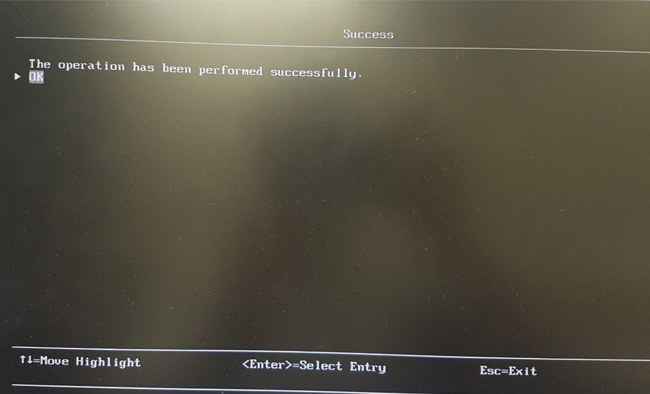

 <Step 14> OK버튼 클릭합니다.

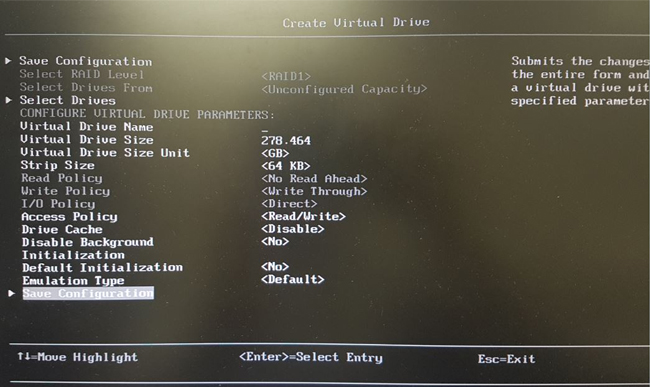

 <Step 15> 구성을 모두 하셨으면, "SAVE Configuration"으로 저장합니다.

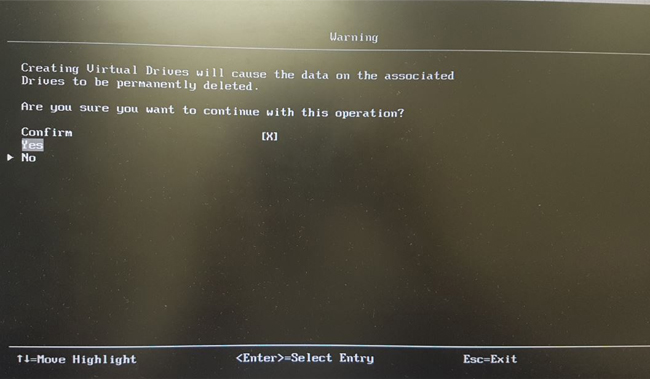

 <Step 16> Step 15번의 구성으로 Yes를 합니다.

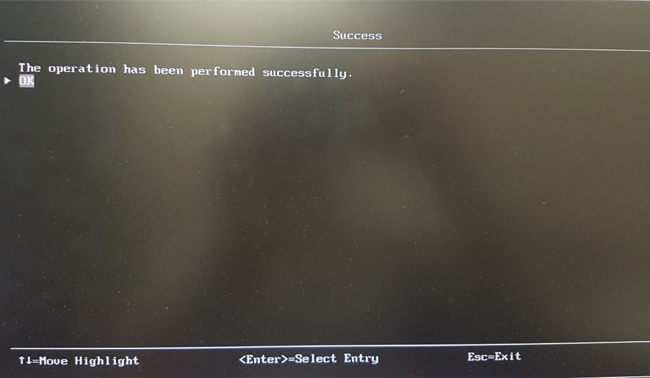

 <Step 17> OK버튼을 클릭합니다.

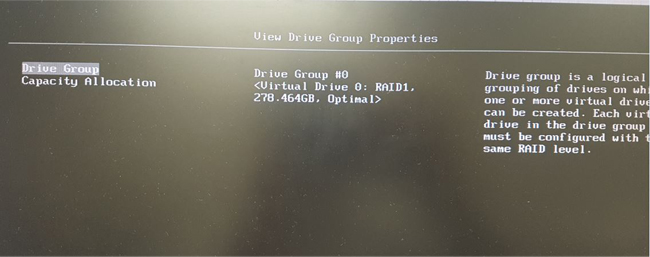

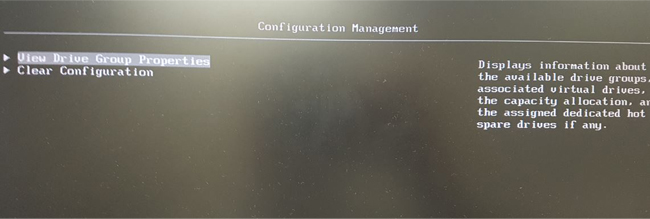

 <Step 18> Raid구성된 화면을 보시려면 Configure탭에서 "View Drive Grop Properties"를 클릭합니다.


 <Step 19> Raid1구성이 되어진 화면을 확인 할 수가 있습니다.


여기까지 x3250M6서버의 M1210 Controller장착된 Raid1구성에 대해서 알아보았습니다.


감사합니다.
