HP DL60G9 장비 소개 및 DVD 장착방법 안내하여 드립니다

작성자 정보

작성자: admin
조회수: 35345
작성일: 2016-05-10 16:23:30

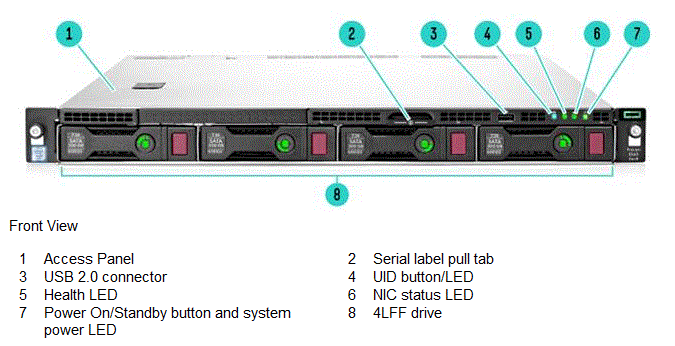

1.HP DL60G9  Front View 입니다.



 1U Rack form factor

 사이즈 4LFF version:

            1.69" (4.29cm) Height x 17.11" (43.46cm) Width x 23.9" (60.70cm) Length 입니다.

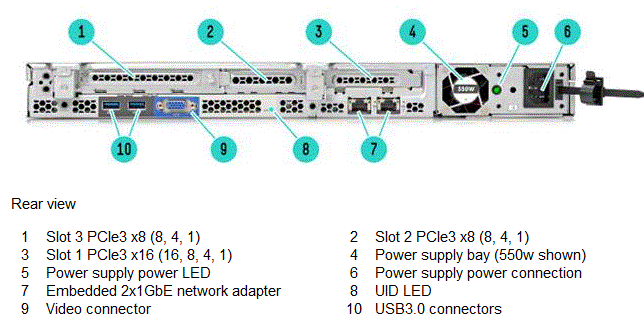

2.HP DL60G9 Rear View 입니다.

  (3) Slot 1 PcIe3 x 16 01EA 기본 제공 됩니다.

  (1) , (2) Slot 은 옵션으로 추가 구성하여야 합니다.

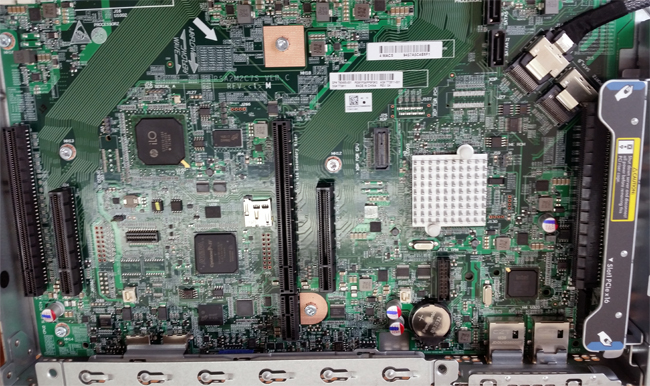

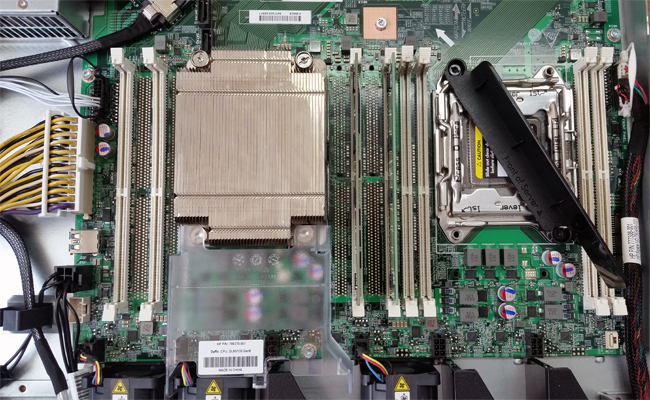

3. DL60 G9 상위 판넬을 제거 후 View 입니다.

(1) 1CPU

(2) 4 DIMM slots

(3) 3 Fan

(4) New 900W AC/ 240VDC power supply 등으로 구성 되어 있습니다.

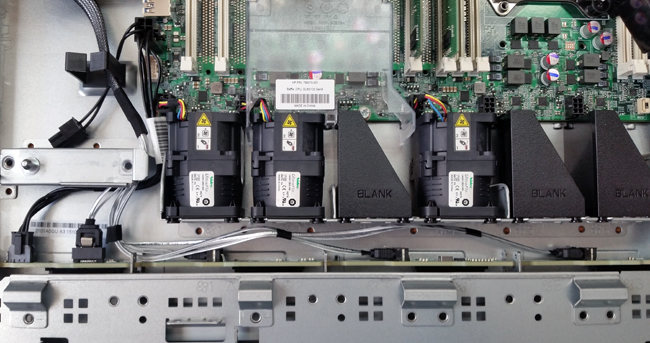

4. DL60G9 DVD 장착 방법 입니다. 상위 판넬을 제거 후 View 입니다.

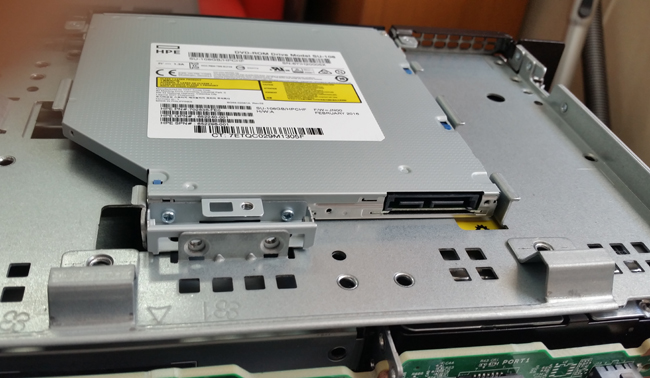

빨간색 부분에 DVD 블랑크를 제거 후 노란색 부분에 DVD 옵션 Kit을 위치하여 줍니다.

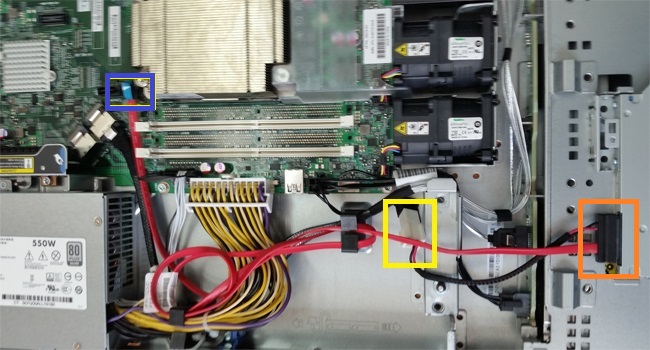

5. DVD KIT에 동봉되어 있는 케이블을 그림과 같이 연결하여 주시면 됩니다.




감사합니다.
