HP ML110G9 4-bay LFF non-hot-plug drive model에 HDD 및 DVD / VGA 장착방법 입니다.

작성자 정보

작성자: admin
조회수: 39128
작성일: 2015-10-16 10:59:51

1. HP ML110G9 4-bay LFF non-hot-plug drive model 디스크 장착방법 입니다.

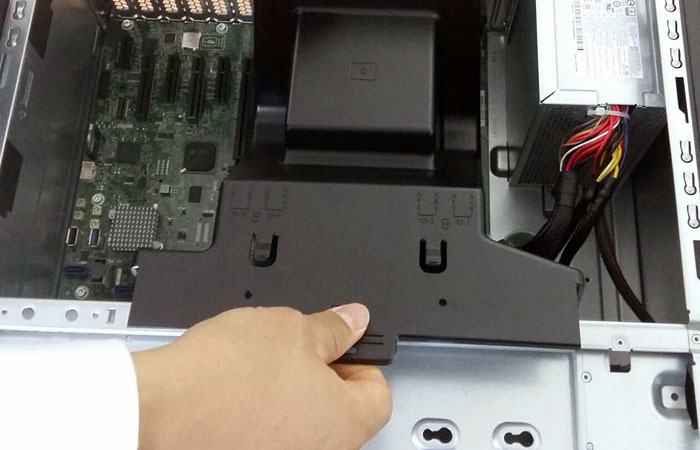

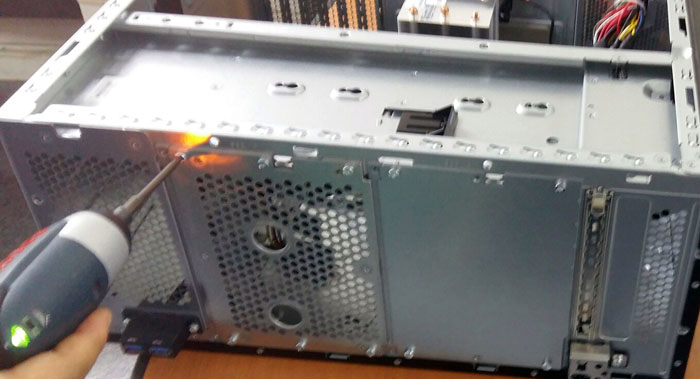

사이드 판넬을 탈거 후 내부 송풍구 커버를 탈거합니다.

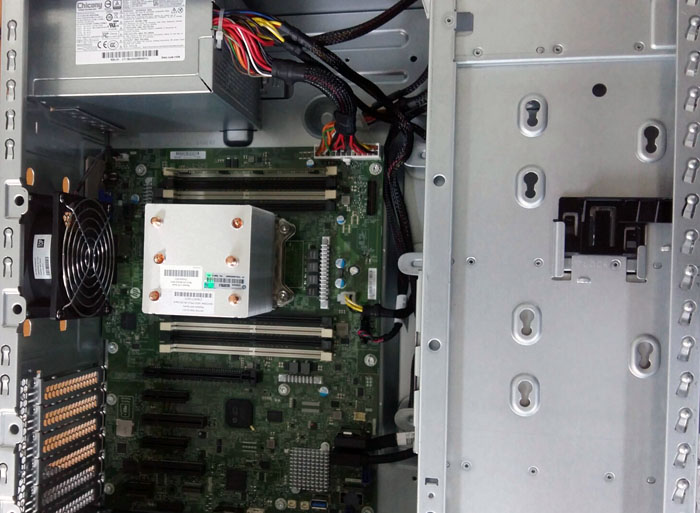

송풍구를 탈거 후 내부 모습니다.

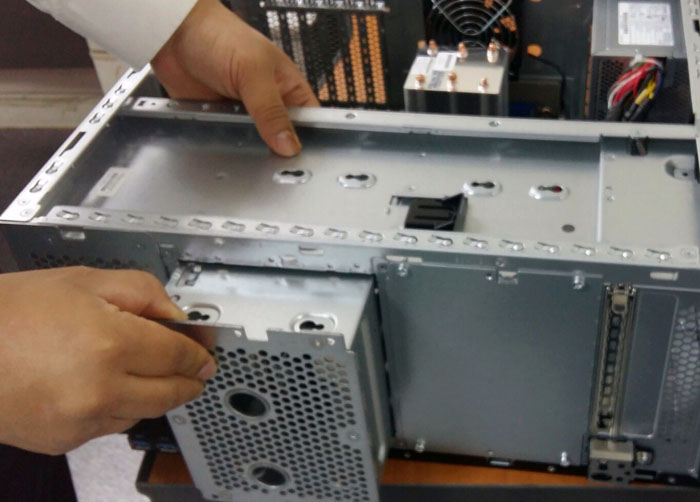

전면에 LFF non-hot-plug drive kit을 탈거합니다.

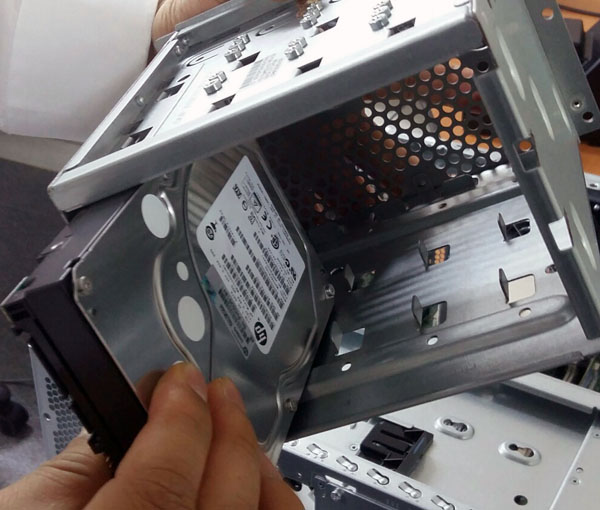

HDD 를 탈거한 LFF non-hot-plug drive kit에 장착합니다.

HDD 를 LFF non-hot-plug drive kit 에 고정합니다.

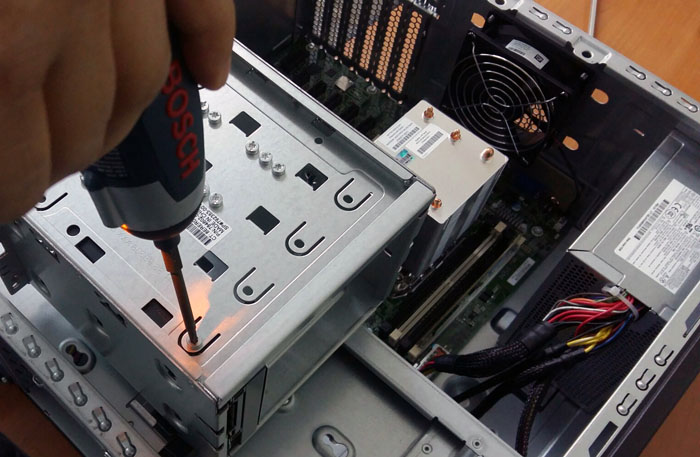

HDD를 LFF non-hot-plug drive kit 에 고정 후 처음 탈착하였던 곳에 장착하여 고정합니다.

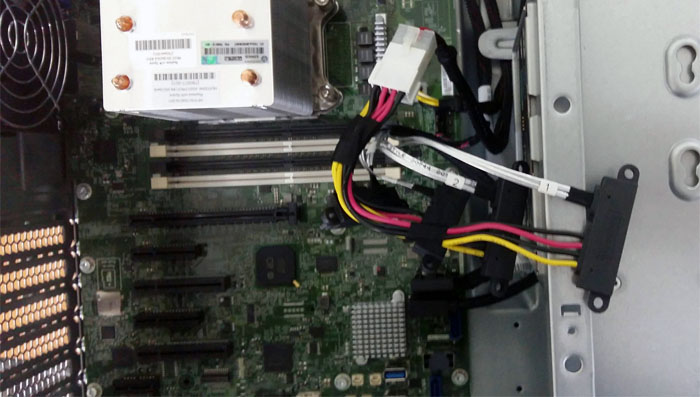

SATA HDD 연결 케이블을 HDD에 연결하여 사용하시면 됩니다.


2. ML110G9 DVD 장착 방법입니다.

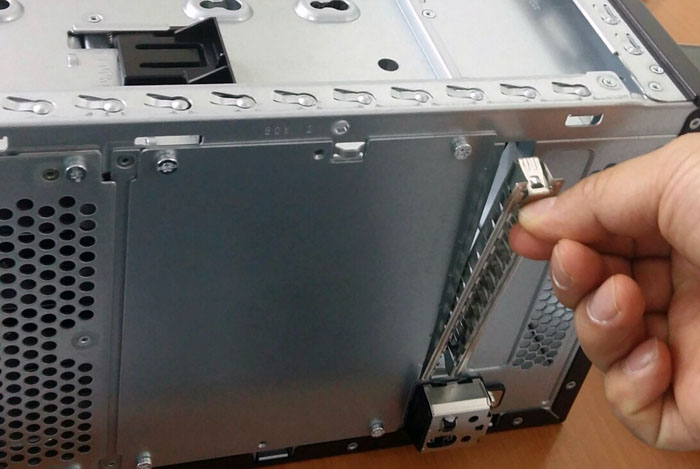

DVD 브라켓을 제거하여 줍니다.

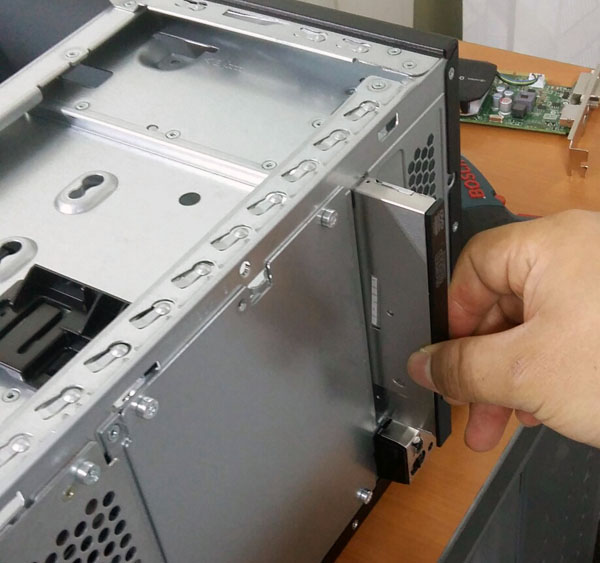

DVD 브라켓을 제거한 자리에 DVD를 장착합니다.

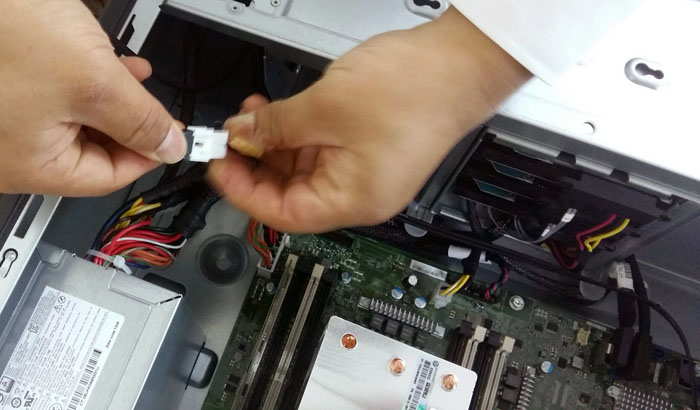

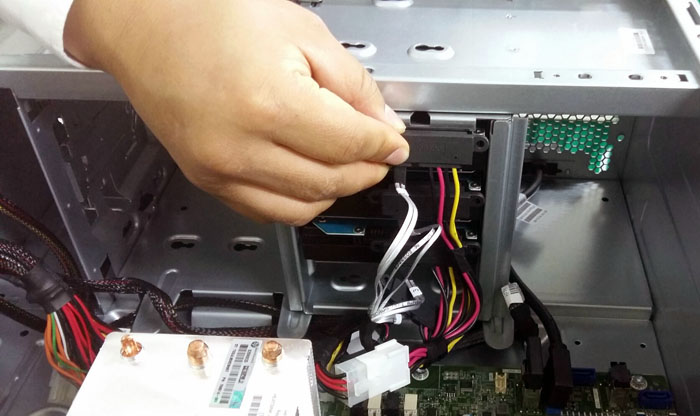

DVD Power Cable을 연결합니다.

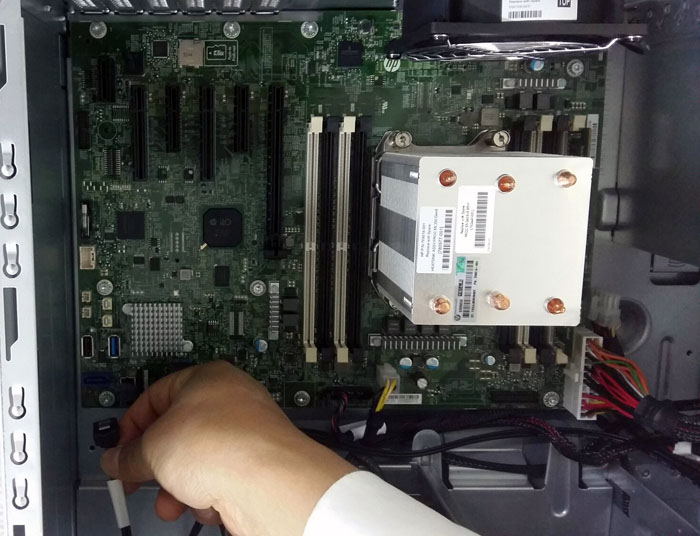

DVD DATA Cable을 연결하여 줍니다.

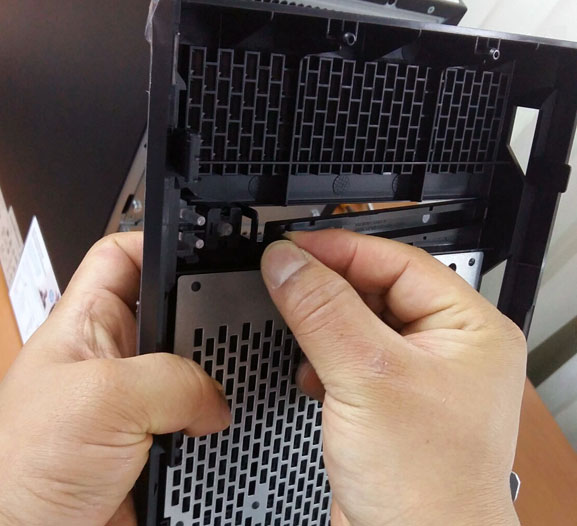

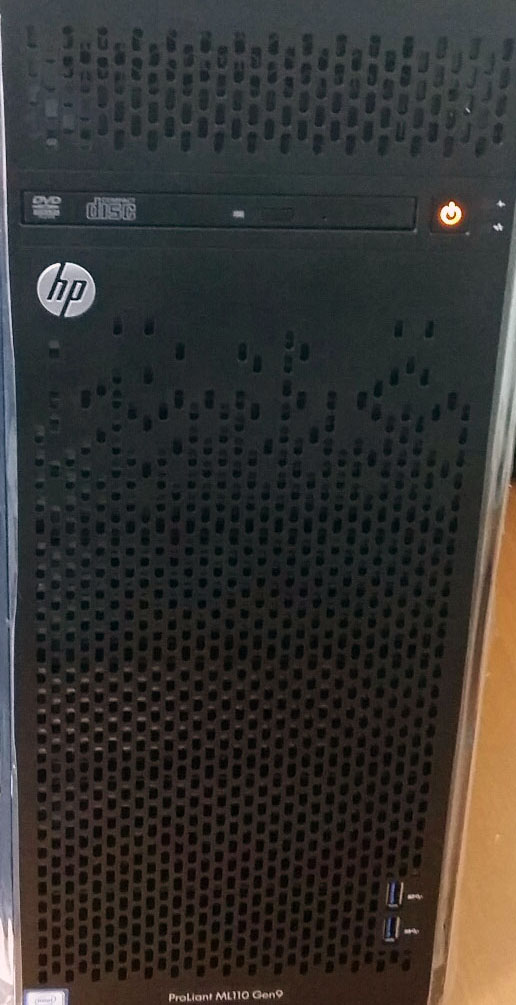

전면 서버 패널에 DVD 브라켓을 제거후 사용하시면 됩니다.


3. 서버에 외장 VGA 장착시 나오는 Error 해결 방법입니다.

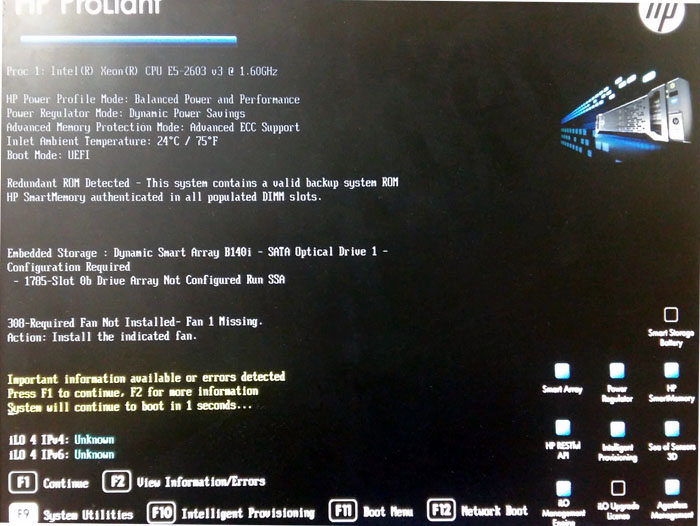

외장 VGA 장착 후 부팅시 '308-Required Fan not Installed- Fan 1Missing

Action : Install THE indicated fan.' Error 발생합니다.

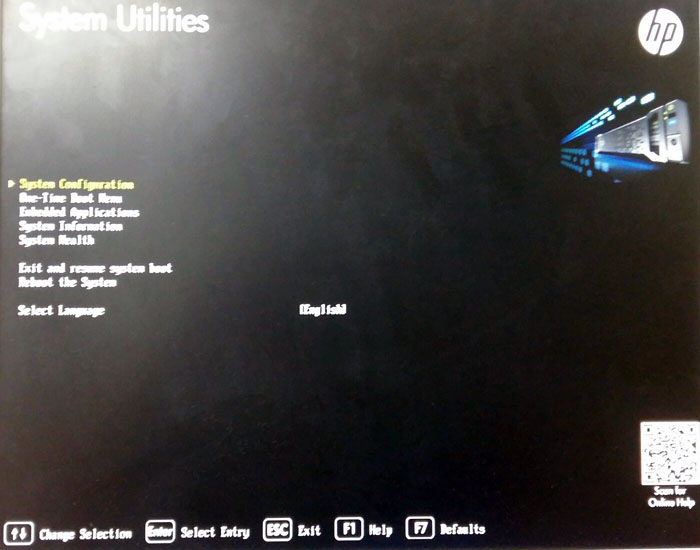

키보드 F9번 키를 눌러 System Utilities 진입합니다.

System Congfigurations 로 진입합니다.

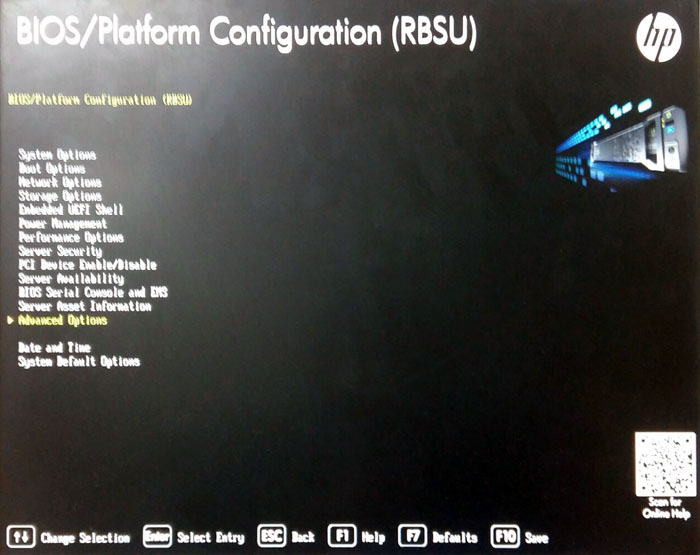

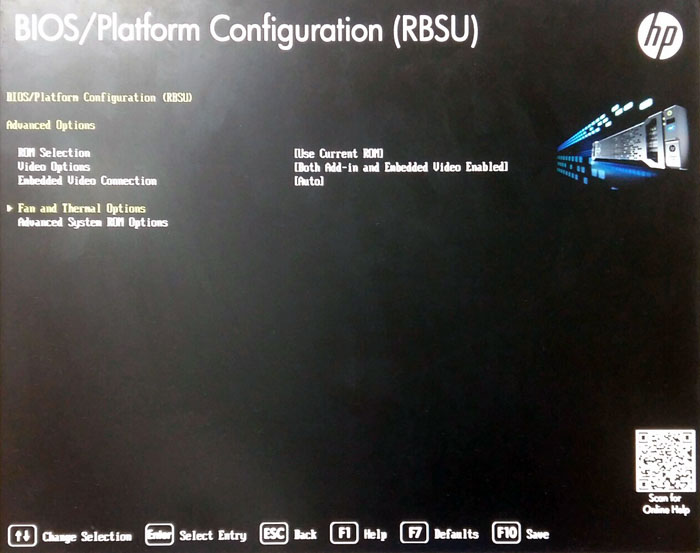

Advance Option 진입합니다.

Fan and Thernal Options 진입합니다.

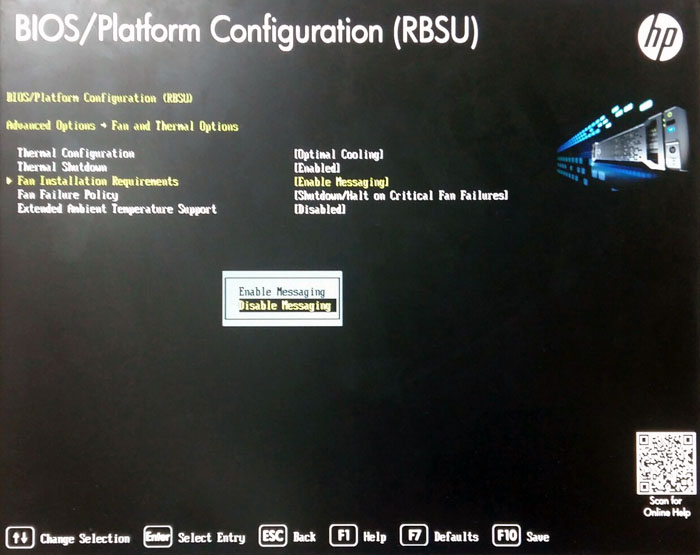

Fan Installation Requirments 'Enable Messaging' 되어있는 것을

'Disable Mesging' 로 변경 후 키보드 F10 키로 변경내용 Save 후

재 부팅하면 Error 내용이 나오지 않고 사용하실수 있습니다.


감사합니다.
