HP DL380Gen9 CPU KIT 추가 장착방법 입니다.

작성자 정보

작성자: admin
조회수: 39141
작성일: 2015-09-01 12:29:42

DL380 Gen9 CPU Kit 장착 방법 입니다.


우선 DL380Gen9 CPU Kit 안에

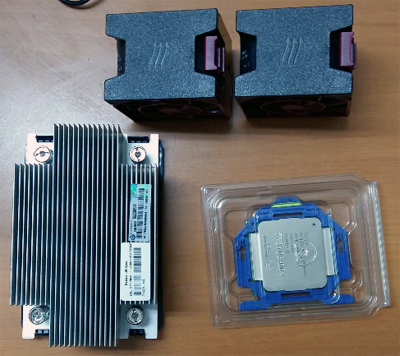

CPU , Fan x 2 , Heatsink 로 구성되어 있습니다.

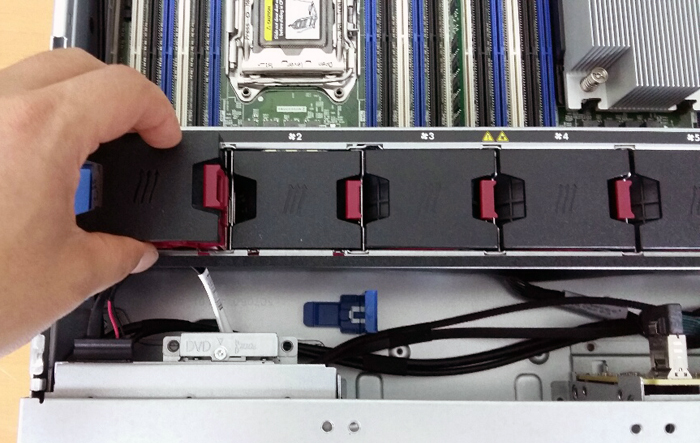

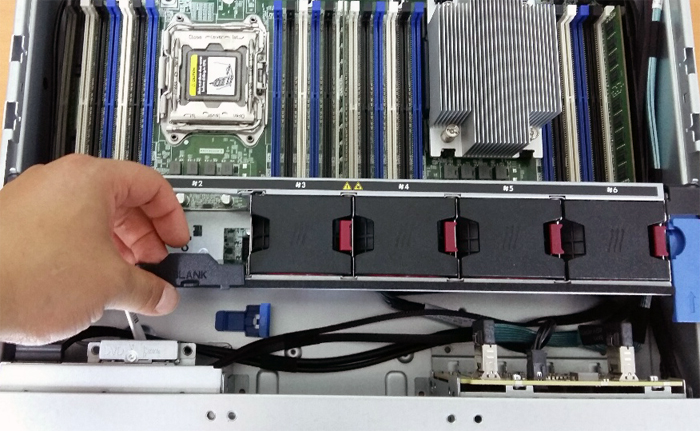

DL380Gen9 상판 패널을 오픈하여 FAN KIT 2EA를 FAN blank를 제거 후 장착합니다.

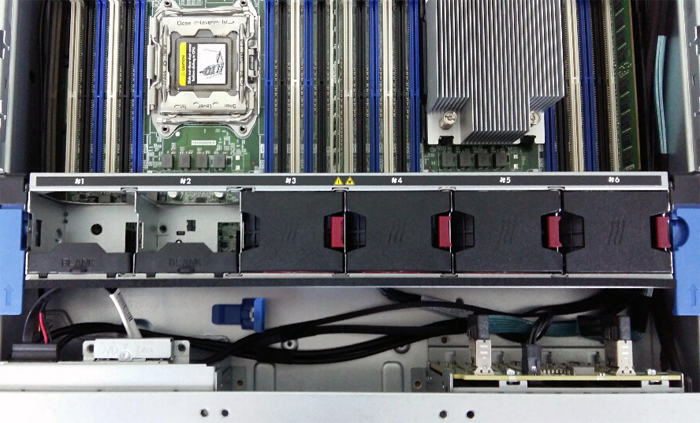

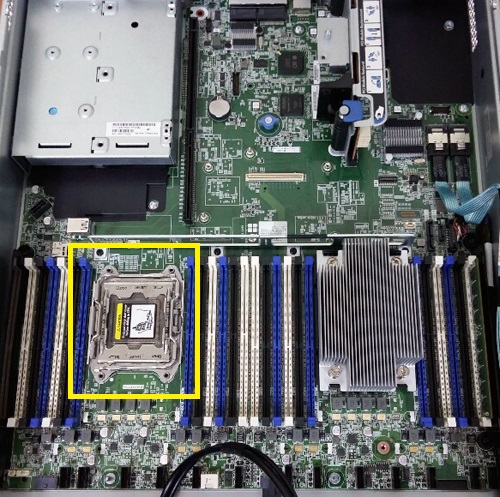

CPU를 추가할수 있는 CPU2 Soket이 보입니다.

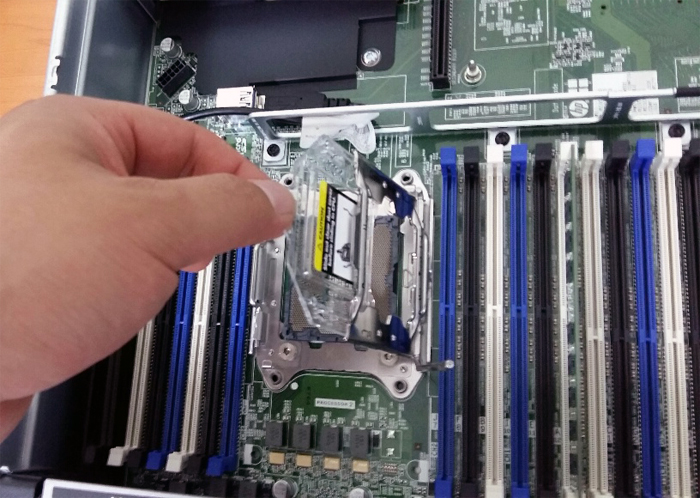

CPU 를 장착하기 위해서 CPU BLANK 를 그림처럼 제거합니다.

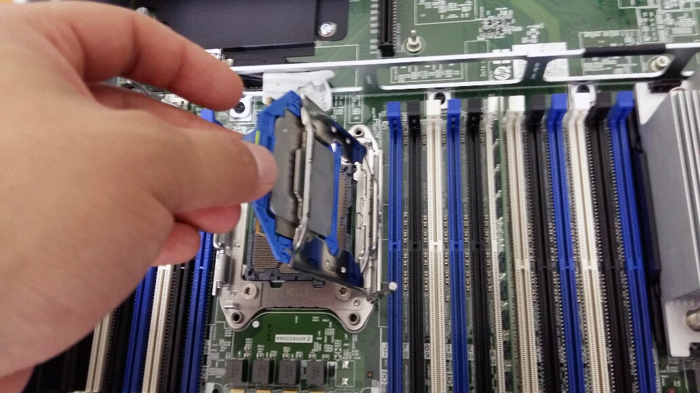

CPU를 BLANK 가 있던 자리에 그대로 장착합니다.

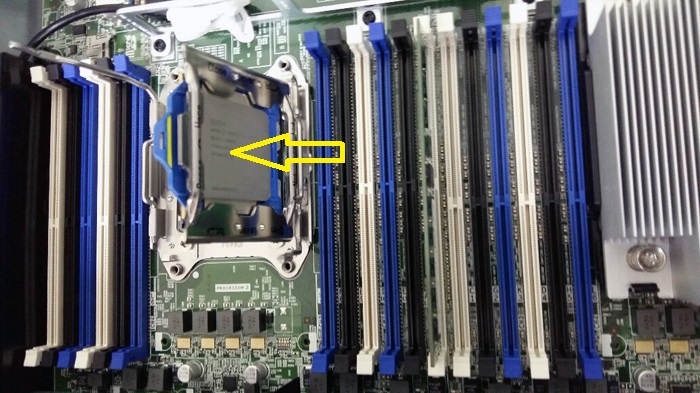

CPU 거치대를 화살표 방향으로 눕혀준후 고정바를 고정하여 줍니다.

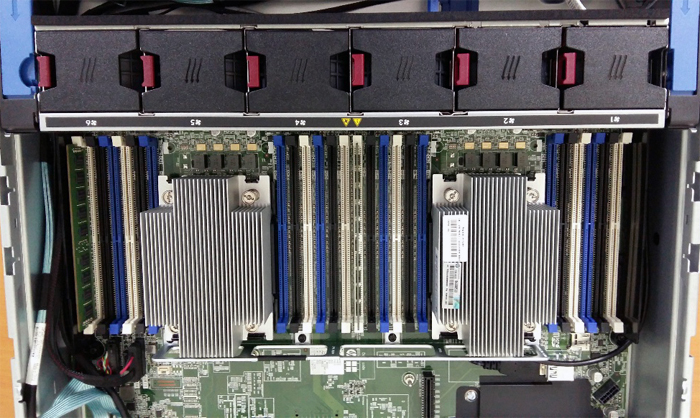

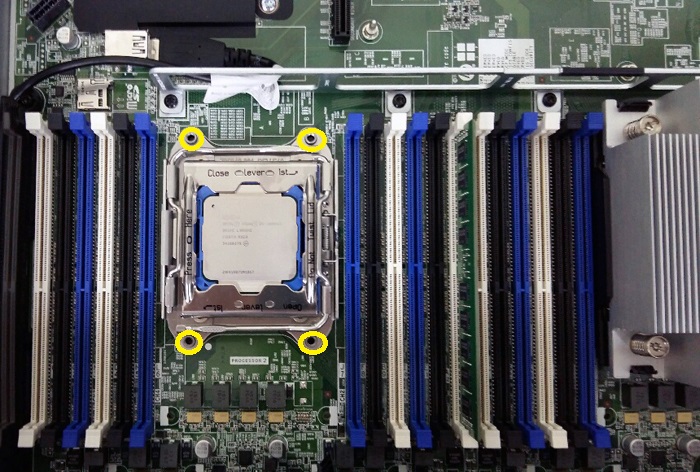

Heatsink 싱크를 고정홀에 잘 맞춰 고정합니다.

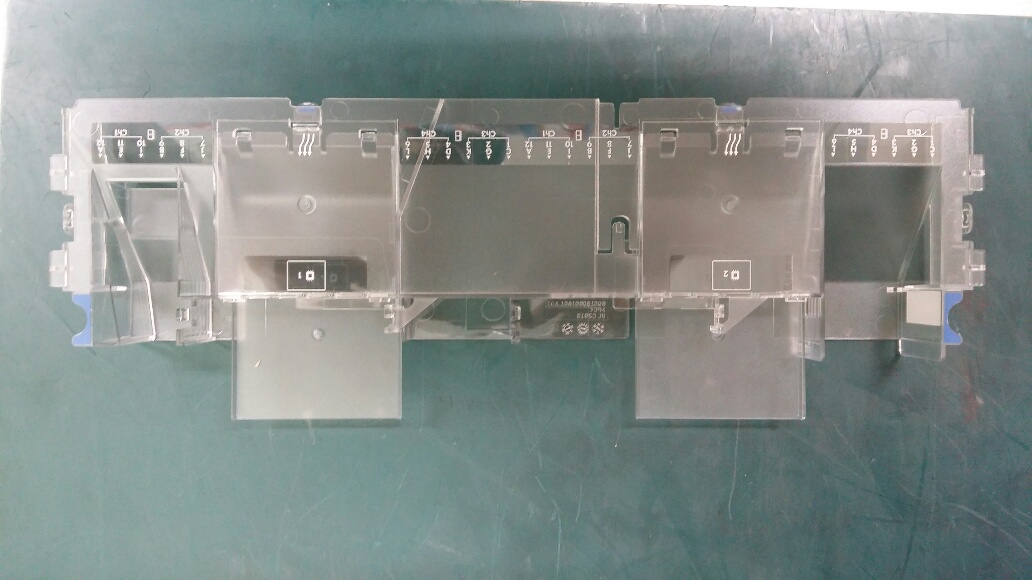

2CPU 장착 된 경우 내부 플라스틱 덮개에 2CPU 쪽 플라스틱 구조물이 Heatsink 와 맞다아서 잘 고정이 되지 않습니다.

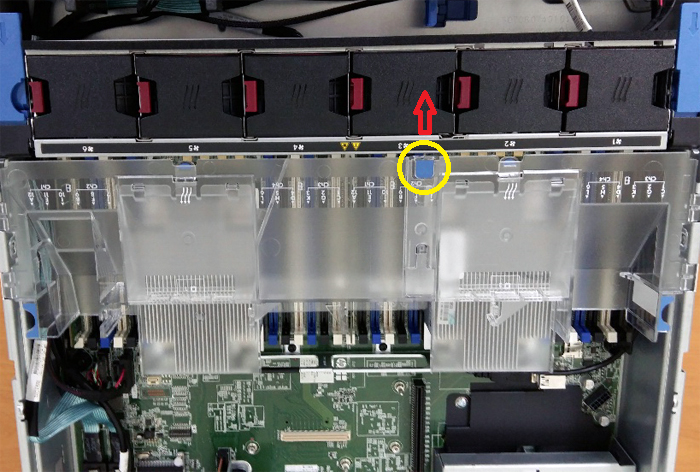

플라스틱 덮개에 파란샌 부분을 눌러 플라스틱 구조물을 아래와 같이 제거하고 장착하면 됩니다.








                  감사합니다.
