DL380 Gen9 Universal Media Bay Kit & DVD 장착방법 입니다.

작성자 정보

작성자: admin
조회수: 37644
작성일: 2015-08-11 15:15:21

DL380G9 은 9.5mm slim DVD를 장착합니다. HDD 베이를 제거하고  장착하므로 ODD 외에 별도의 Universal Media Bay Kit 이 필요합니다.

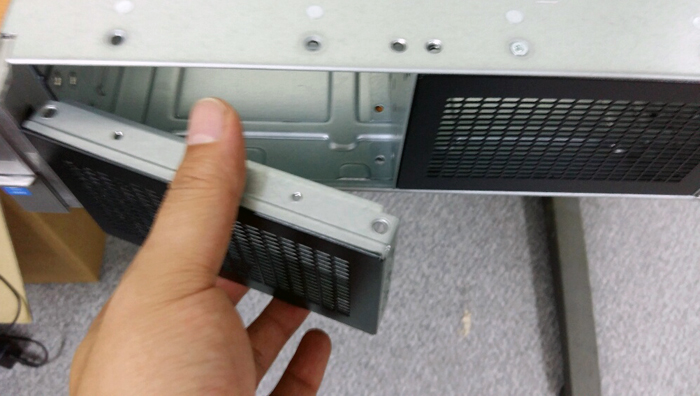

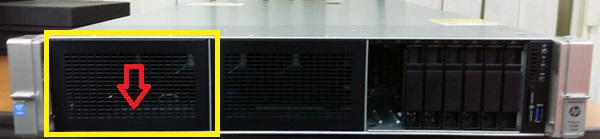

1. 우선 DL380G9 좌측에 빈 HDD Bay 크레들을 탈거합니다.

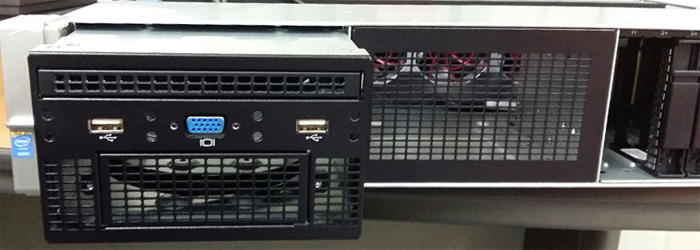

 2. 빈 곳에 Universal Media Bay Kit 을 장착합니다.

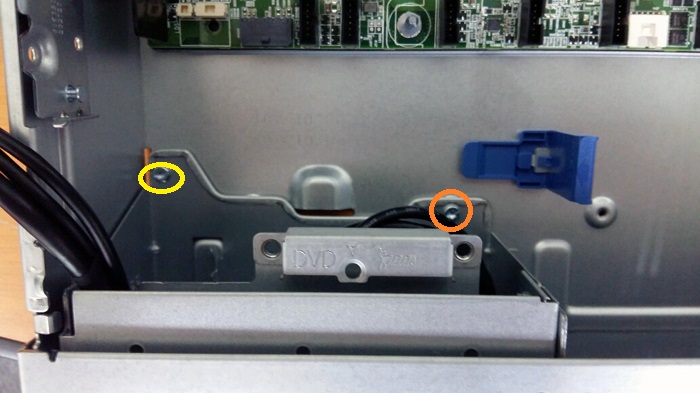

3. 안쪽에  나사 2개를 조여 줍니다.

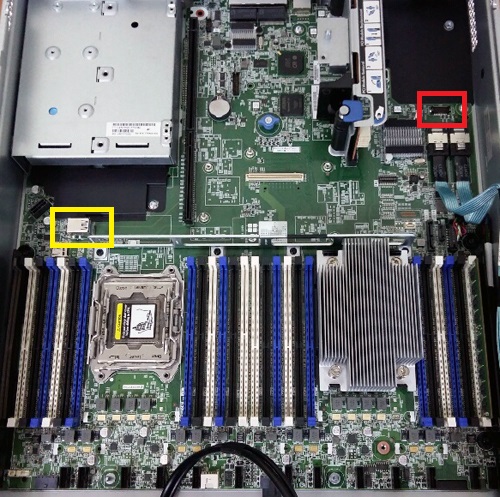

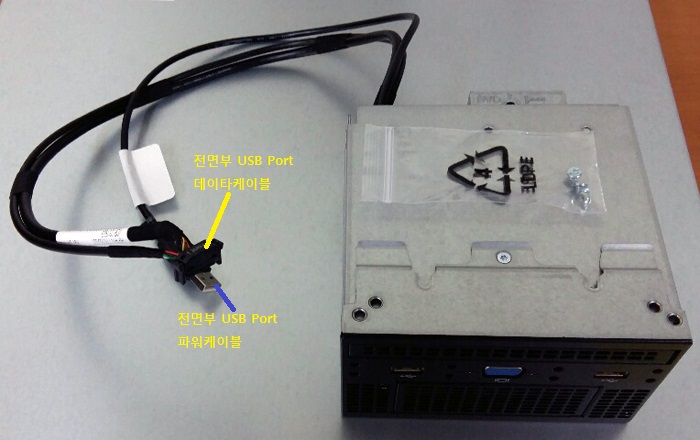

4. 전면부 USB Port 사용하기 위해 USB 전원 및 데이터 케이블을 연결합니다.

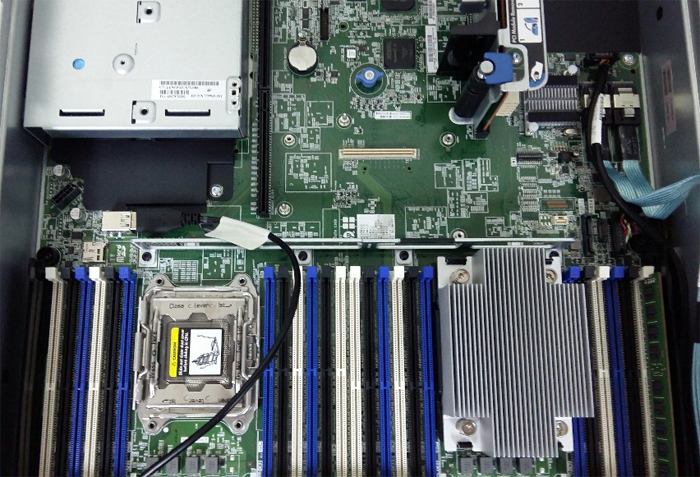

메인보드 빨간 색으로 보이는 포트에 데이터케이블 연결합니다.

메인보드 노란색으로 보이는 포트에 파워케이블 연결합니다.









5. Universal Media Bay Kit 장착 완료 후 9.5mm slim DVD를 장착합니다

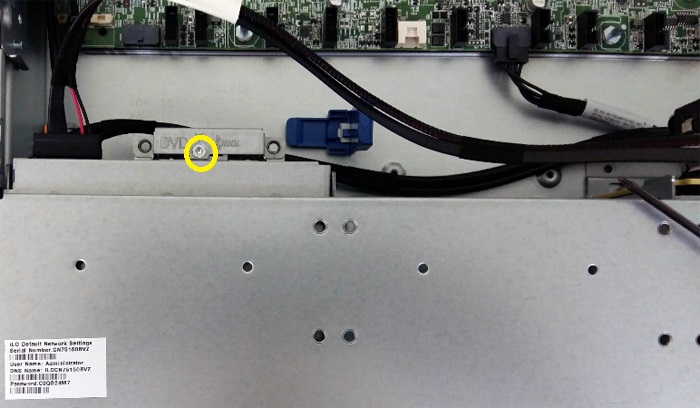

6. DVD를 나사를 통해 고정합니다.

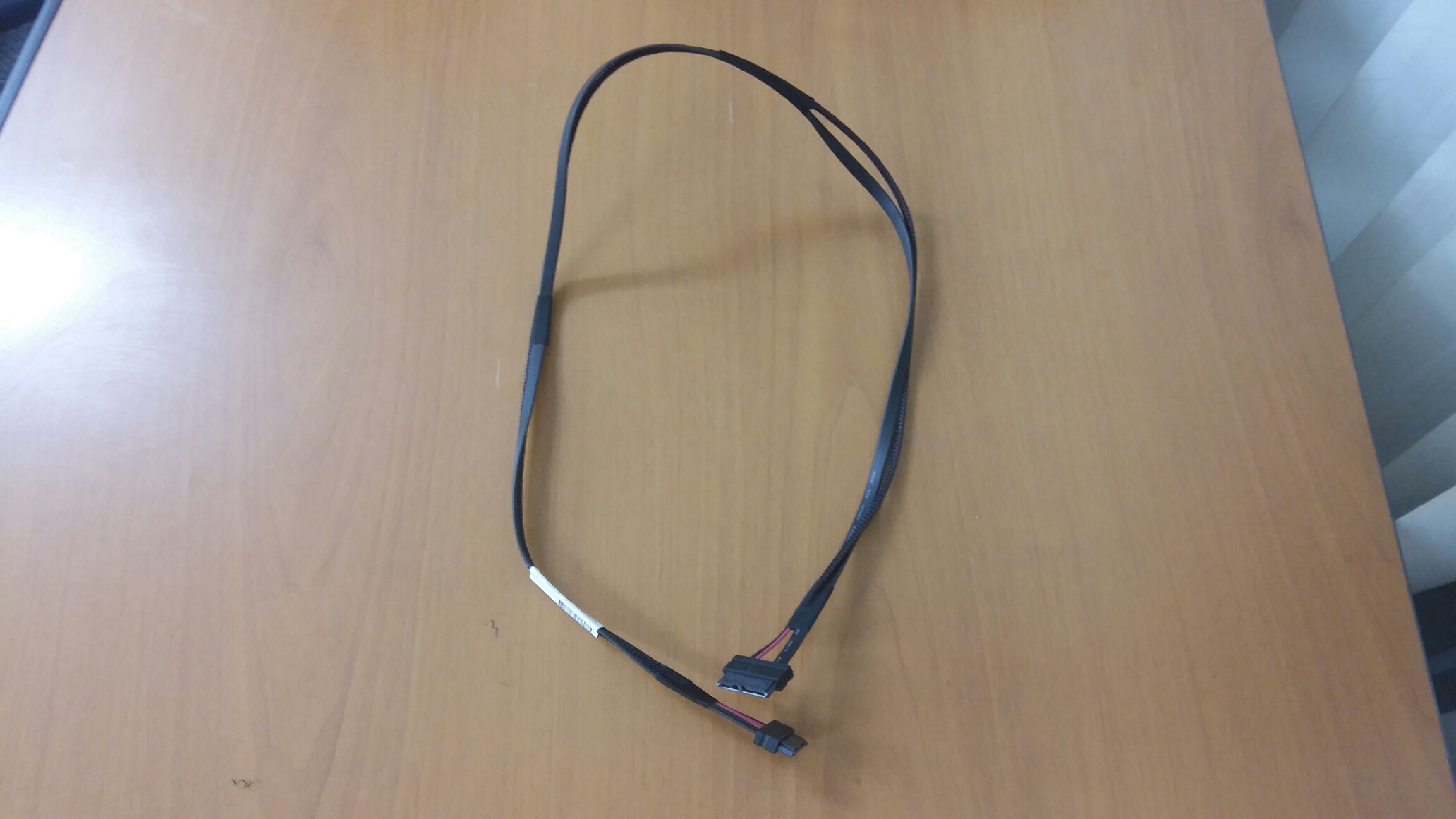

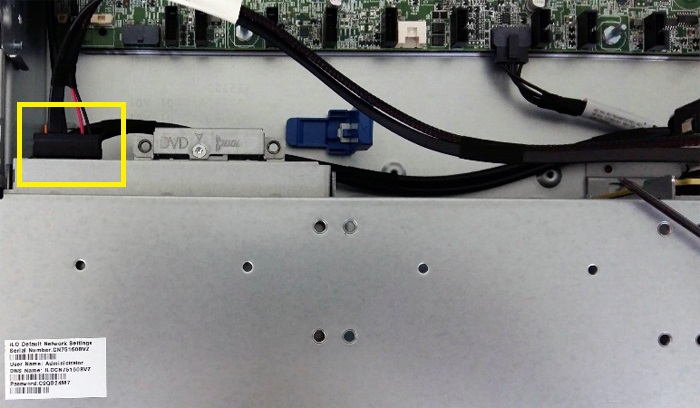

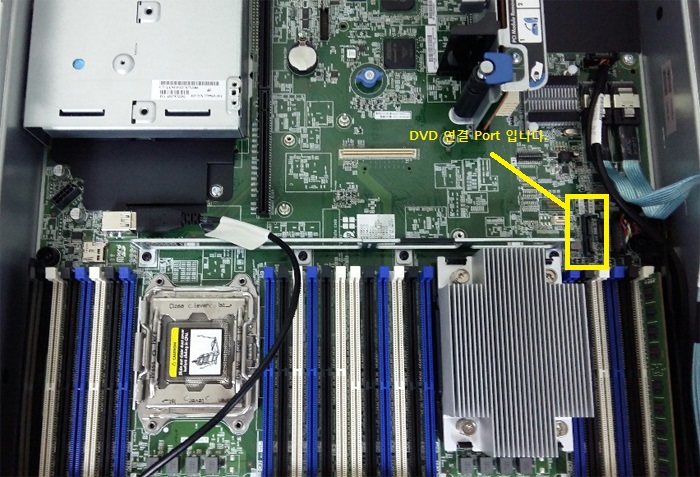

 7. 하단 DVD 케이블을 DVD 후면과 메인보드 DVD 케이블 포트를 연결하여 장착을 마무리 합니다.















 감사합니다.
