1 . IBM x3650M4 장비에
x3650 M4 Plus 8 2.5 HS HDD Assembly Kit with Expander 장착하여 16Bay HDD 사용방법 입니다.

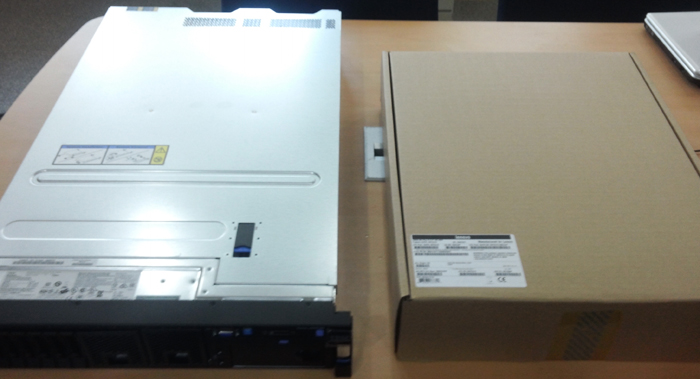

x3650M4 서버 와 x3650 M4 Plus 8 2.5 HS HDD Assembly Kit with Expander Kit 입니다.

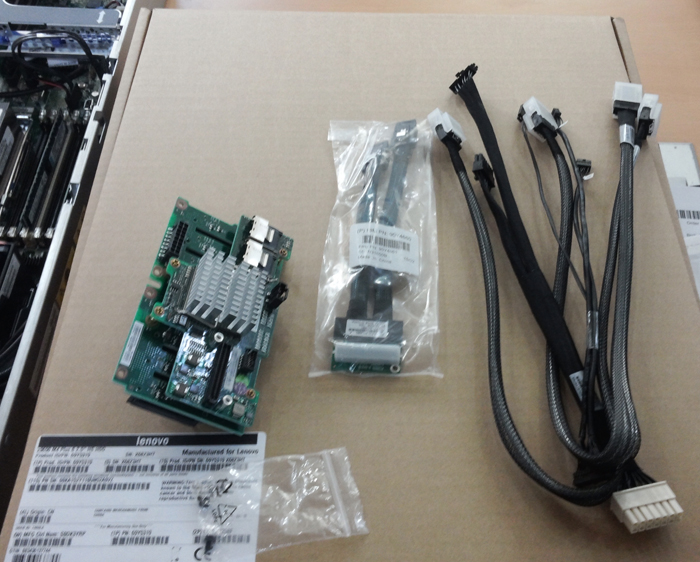

2. x3650 M4 Plus 8 2.5 HS HDD Assembly Kit with Expander Kit 구성품 입니다.
1)2.5-inch hard disk drive backplane
2)Expander Card Cable
3)Configuration Cable
4)Power Cable
5)SAS signal cables
6)Screw (2)

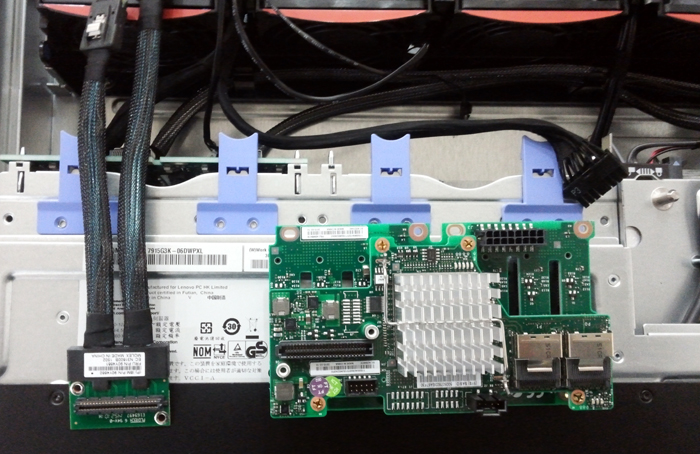

3. 2.5-inch hard disk drive backplane 와 Expander Card Cable 결합 후 동봉되어 있는 Screw 로 고정합니다.

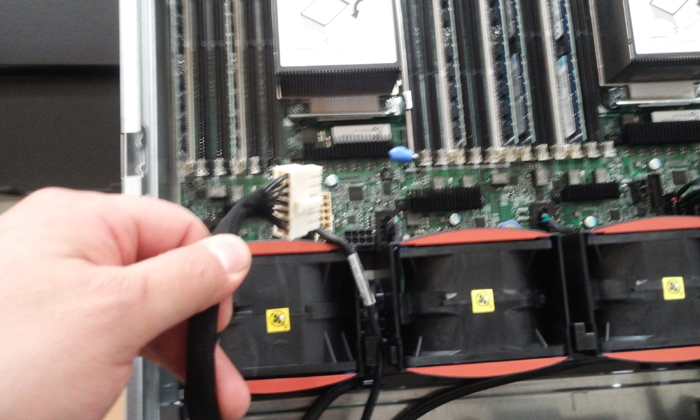

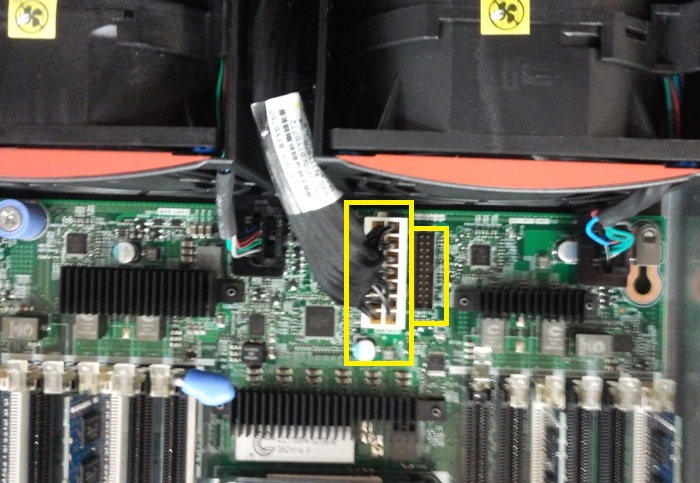

4. 메인보드에 Power Cable 과 Configuration Cable 을 연결합니다.

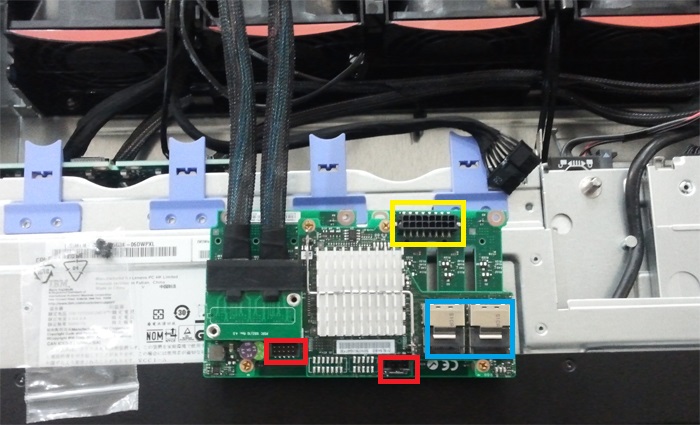

5. 2.5-inch hard disk drive backplane 에
노란색 부분에 Power Cable , 빨간색 부분에 Configuration Cable ,

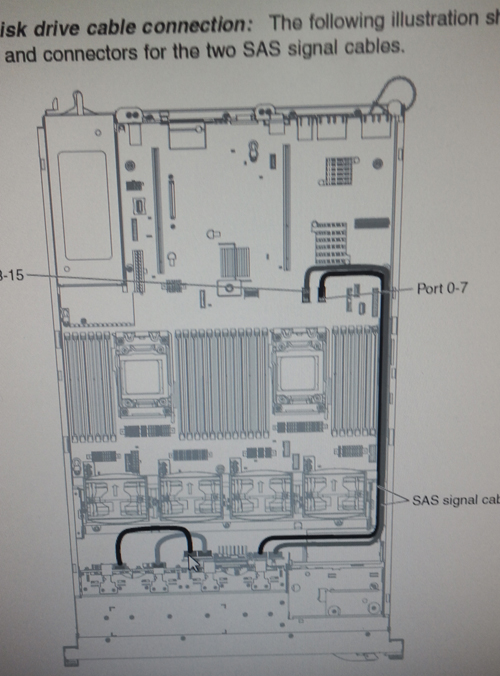

파란색 부분에 메인보드 Raid 컨트롤에서 나오는 SAS signal cables 을 아래 그림과 같이 연결 후 장착합니다.

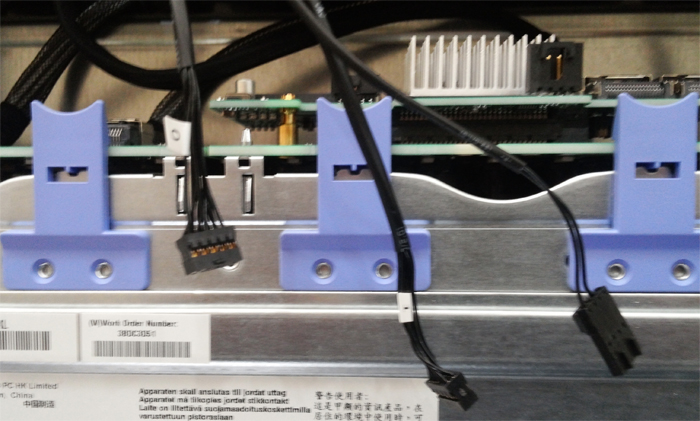

기존에 장착되어 있는 2.5-inch hard disk drive backplane 에 Power Cable 과 Configuration Cable 을 연결 후
Expander Card Cable 을 밑에 그림과 같이 연결합니다.

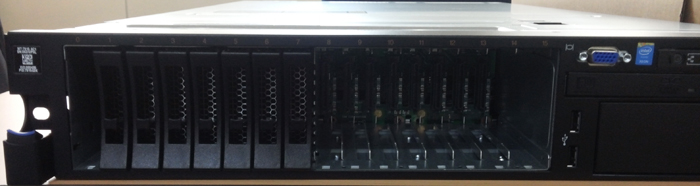

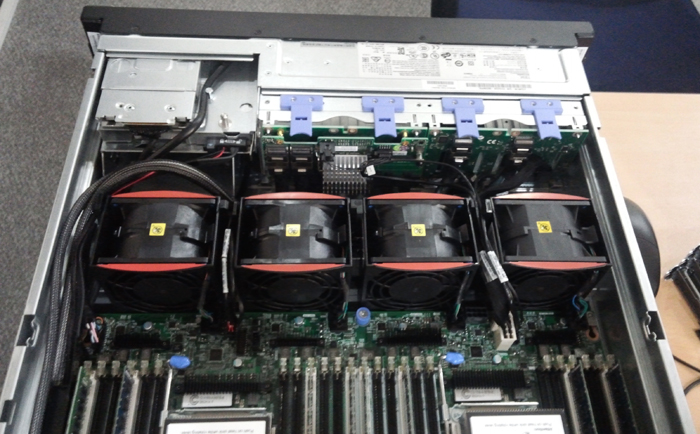

6. 장착이 완료 된 모습입니다.
감사합니다.
