HP ML350G9 CPU 추가 장착방법 입니다.

작성자 정보

작성자: admin
조회수: 32903
작성일: 2015-01-28 10:47:46





1. ML350G9 CPU 추가 및 HP Flexible Smart Array Controller option 장착방법 입니다.

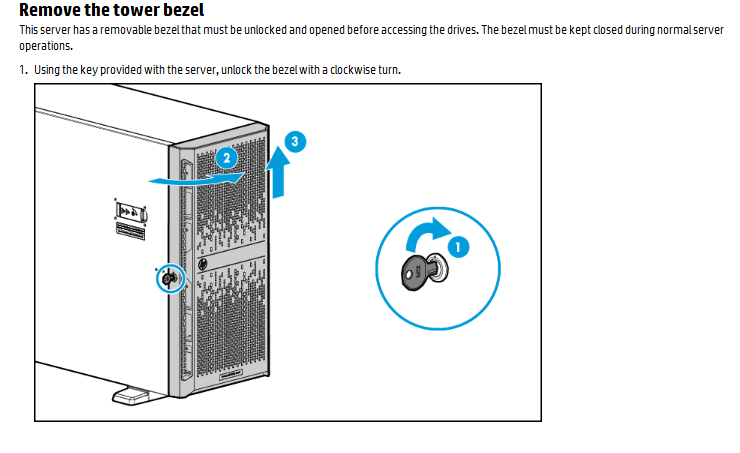

서버 후면에 있는 키로 베젤을 열어 줍니다.

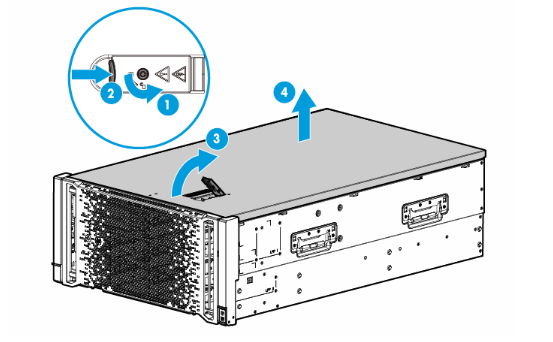

2. 사이드판넬을 열어 줍니다.

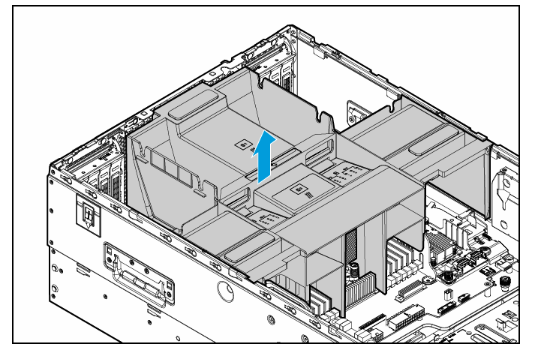

3. air baffle 탈거합니다.

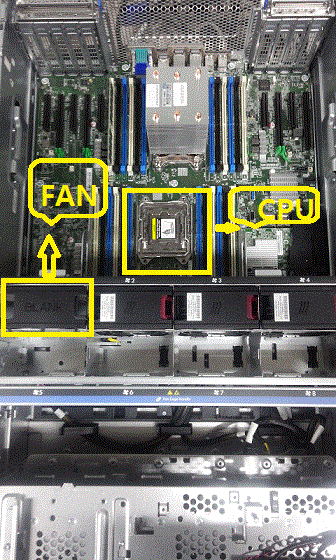

4. CPU 및 FAN 장착 할 위치가 보입니다.

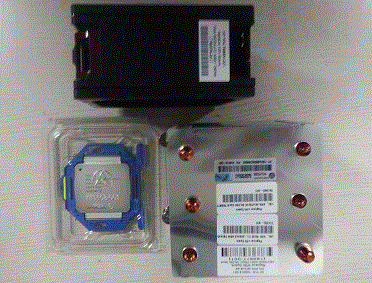

5. CPU KIT 구성품 입니다.

(1)CPU (2) FAN (3) heatsink

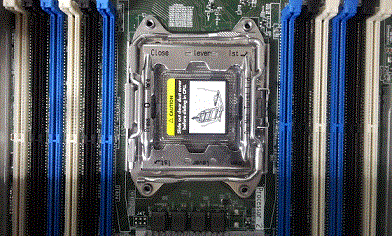

6. CPU 소캣입니다. 이제 CPU KIT 을 장착하겠습니다.

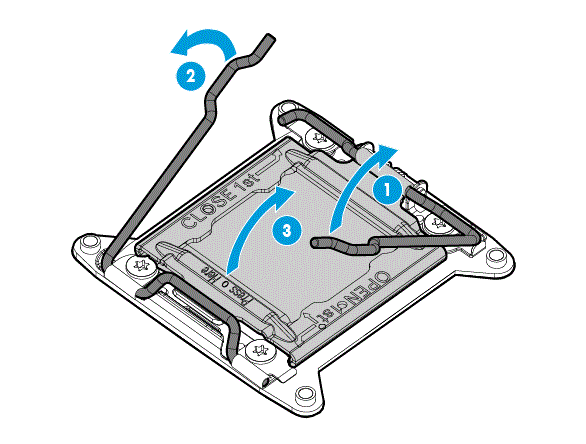

7. processor locking levers 열어줍니다.

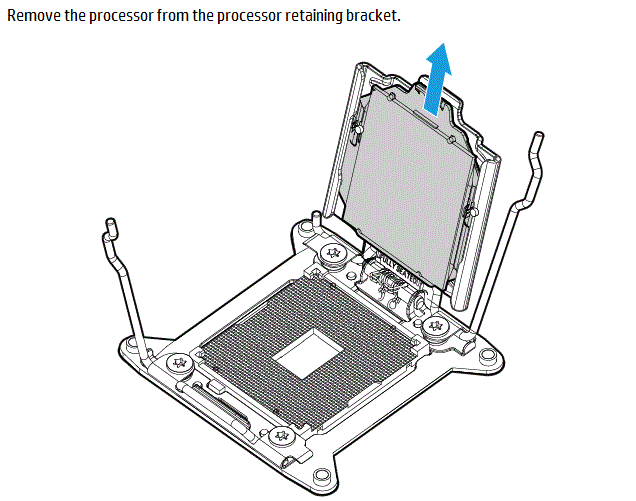

  1. 8. processor retaining bracket 을 제거합니다.

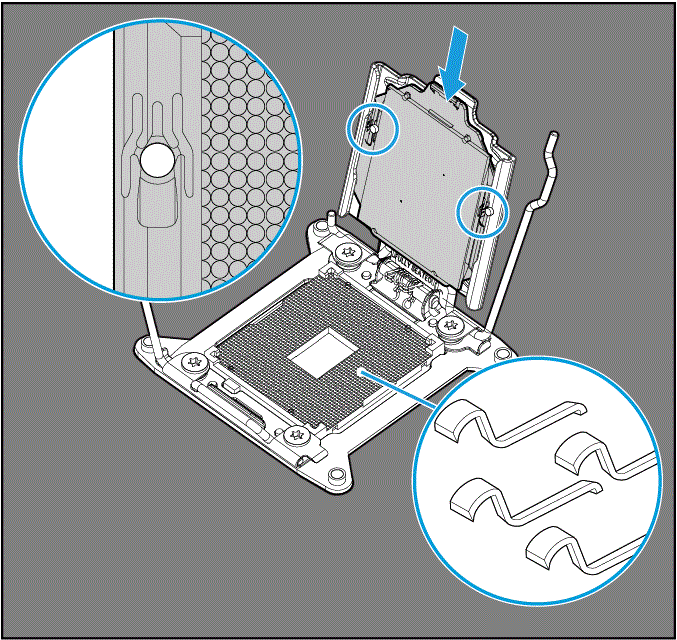

  2. 9. processor retaining bracket 제거한 자리에 CPU를 그림에 나오는 홈까지 맞게 장착합니다.

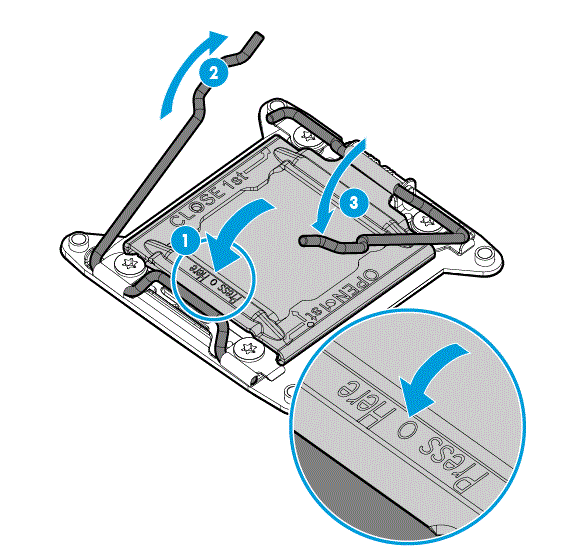

    10. CPU 장착이 완료되면 그림 순서대로 CPU 장착을 완료합니다.

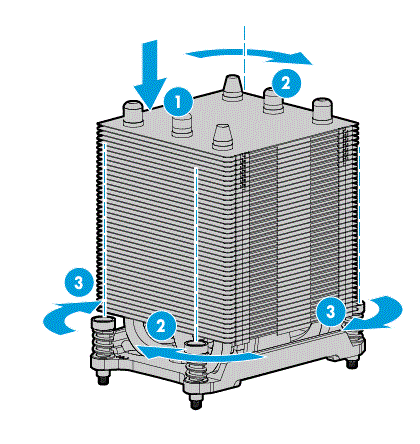

11.  heatsink 를 고정합니다.

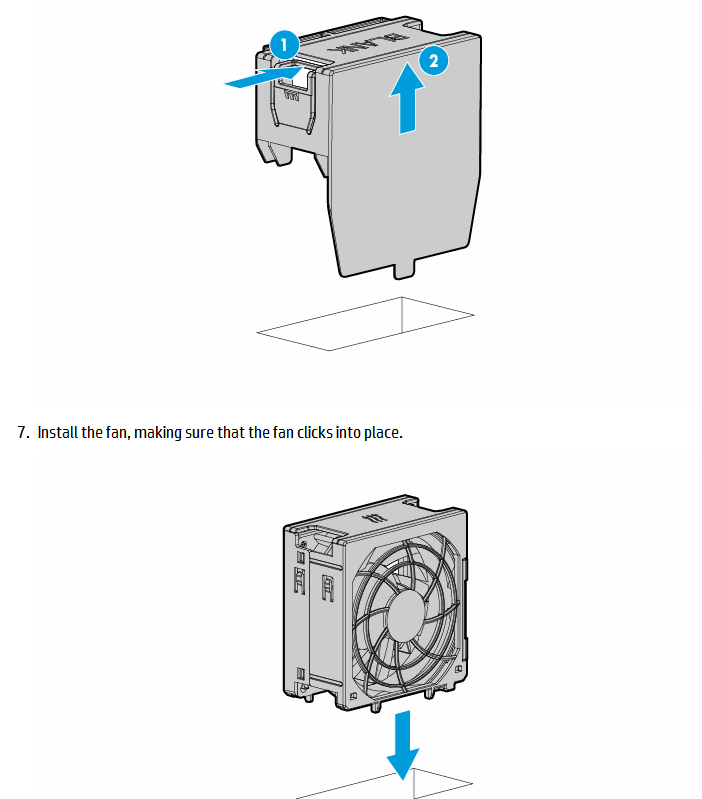

12 . FAN BLANK 제거 후 FAN을 장착하면 됩니다.



감사합니다.
