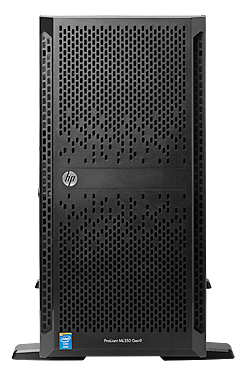

1. HP ML350G9 장비 전면 입니다.

ML350G9 장비는 3.5" HDD 사용하는 LFF 모델과 2.5" HDD 를 사용하는 SFF 모델이 있습니다.

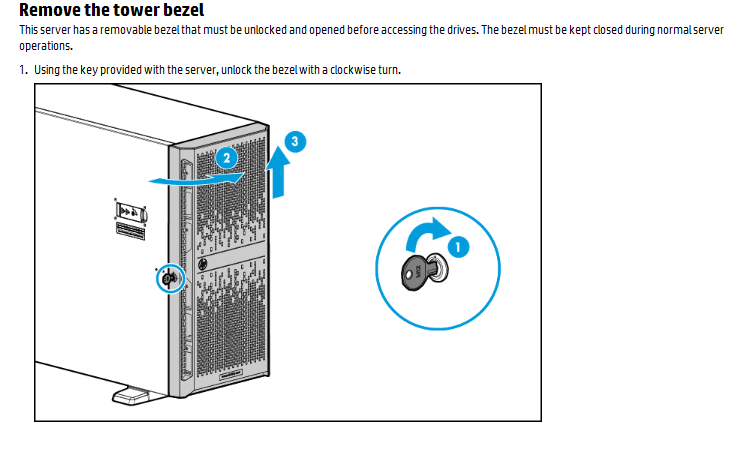

2. 전면 부 베젤을 후면에 붙어 있는 열쇠를 사용하여 그림과 같이 열수 있습니다.

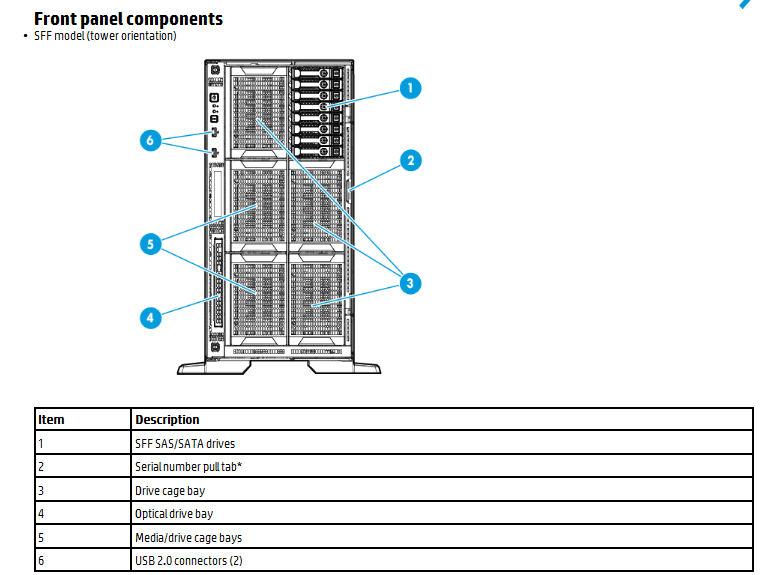

3. 전면 베젤을 탈거한 'SFF서버' 전면부는 그림과 같이 구성되어 있습니다.

(1) 기본 Hot plug SFF SAS/SATA HDD (8) bays를 지원하며 확장하면 총 upgradable to (48) bay 사용 가능합니다.

(4) Optical Driver bay 아래 옵션을 장착 할 수 있습니다.

Optional SATA 9.5mm DVD-ROM Optical Drive
Optional SATA 9.5mm DVD RW Optical Drive

(6)USB 2.0 Port 가 2Port 있습니다.

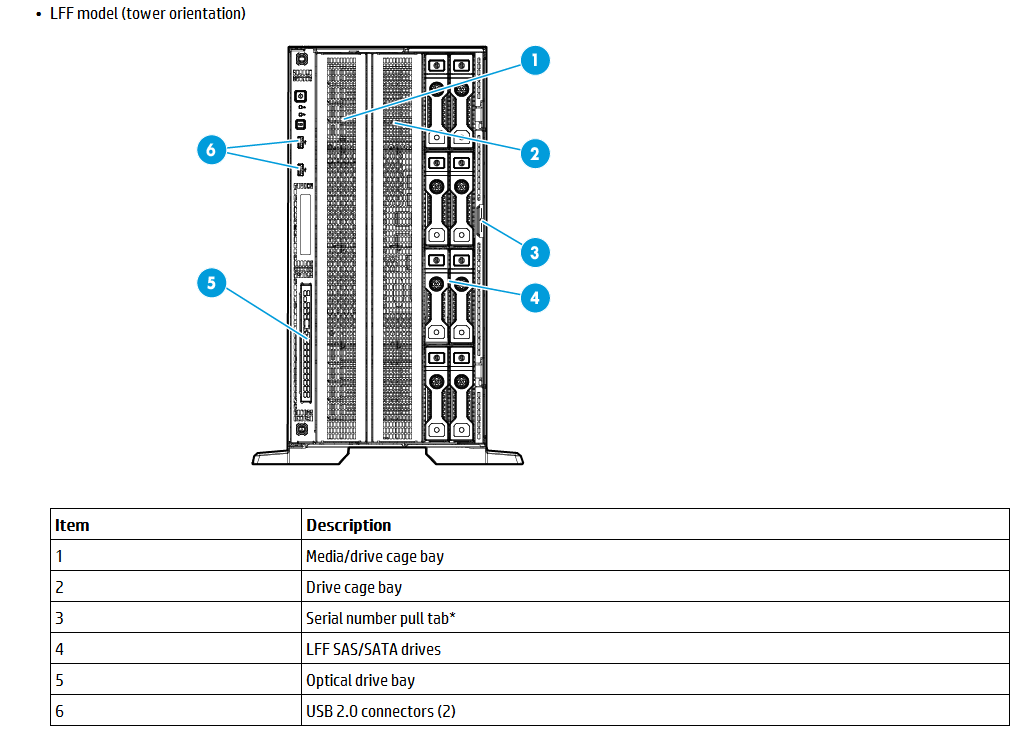

4. 전면 베젤을 탈거한 'LFF서버' 전면부는 그림과 같이 구성되어 있습니다.

(4) Hot Plug LFF SAS/SATA HDD (8) Bays를 지원하며 확장하면 총 upgradable to (24) 를 사용가능 합니다.

(5) Optical Driver bay 아래 옵션을 장착 할 수 있습니다.

Optional SATA 9.5mm DVD-ROM Optical Drive
Optional SATA 9.5mm DVD RW Optical Drive

(6)USB 2.0 Port 가 2Port 있습니다.

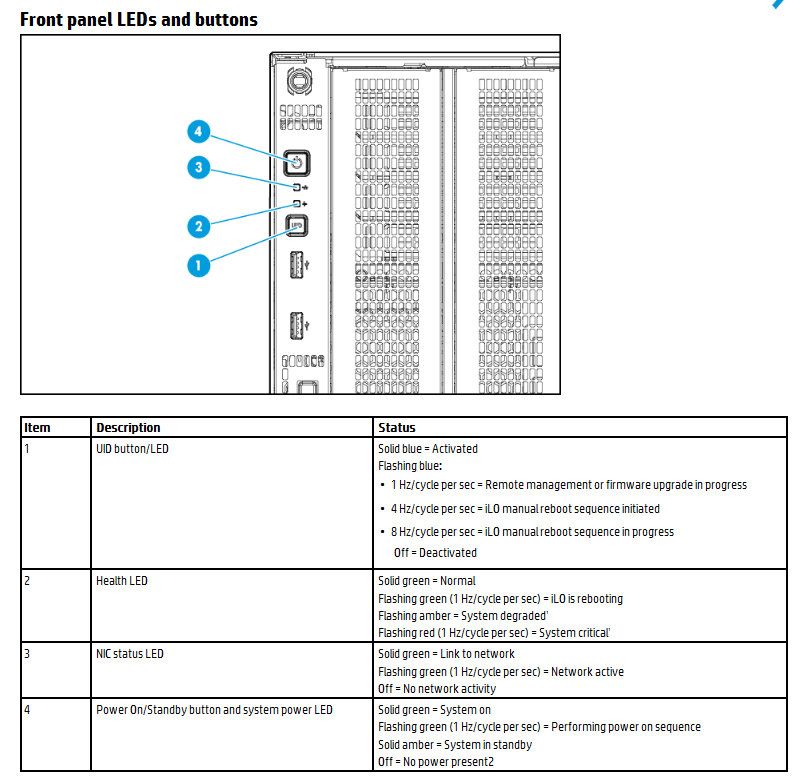

5. 전면 부 LED 및 전원 버튼 입니다.

(1)UID button LED : 작업 중인 서버를 찾기 쉽게 하기 위한 버튼 입니다.

UID 버튼을 누르면 파란색 LED ON 되며 사용 완료 후 UID 버튼을 누르면 OFF 됩니다.

(2)Health LED : 서버에 상태를 표시하여 주는 LED 입니다.

평상시는 녹색 LED 점등되며 서버에 이슈가 발생시 빨간 LED ON 됩니다.

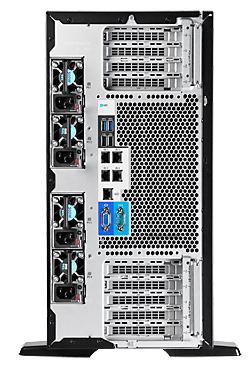

6. HP ML350G9 후면 부 입니다.

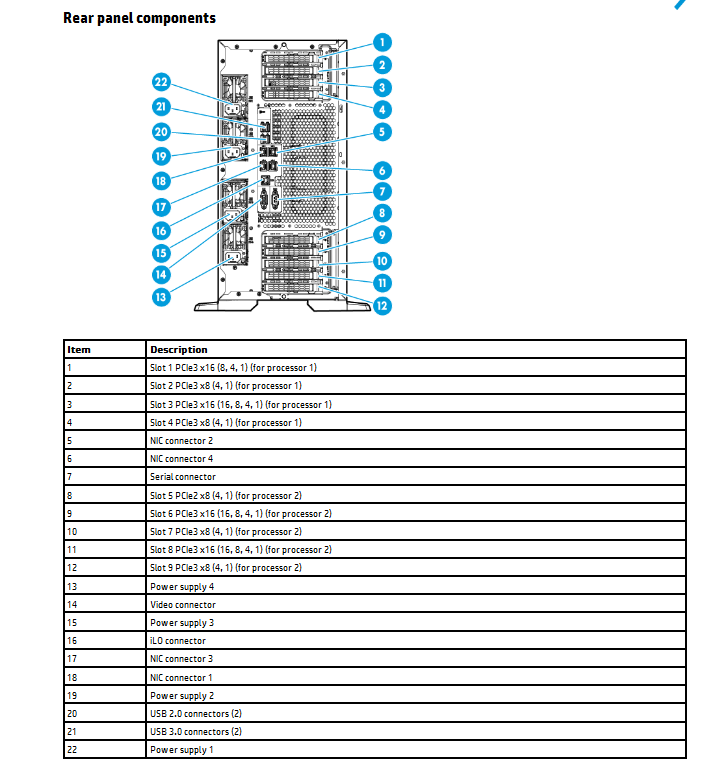

7.HP ML350G9 후면 부 구성 입니다.

(20)USB 2.0 Port 가 2Port 있습니다.

(21)USB 3.0 Port 가 2Port 있습니다.

(5,6,17,18) Embedded 4 x 1GbE Network Adapter 있습니다.

(1,2,3,4) PCI Slots Slot 1 and 3 can support Optional GPU 1CPU 사용 가능 합니다.

(8,9,10,11,12) PCI Slots 은 1CPU 시 사용하지 못하며 2CPU 장착 후 사용 가능합니다.

(requires Optional second processor)--Slot 6 and 8 can support Optional GPU

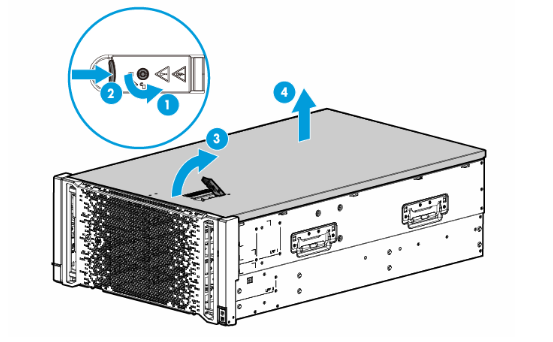

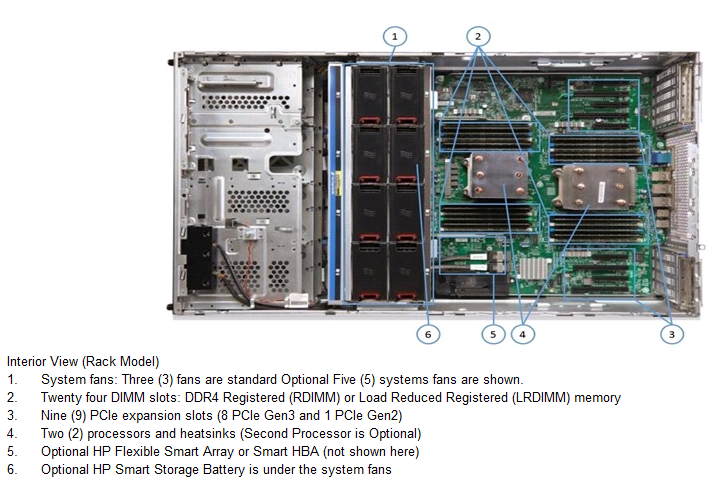

8. HP ML350G9 사이드 판낼을 위와 같이 오픈하시면 내부를 보실 수 있습니다.

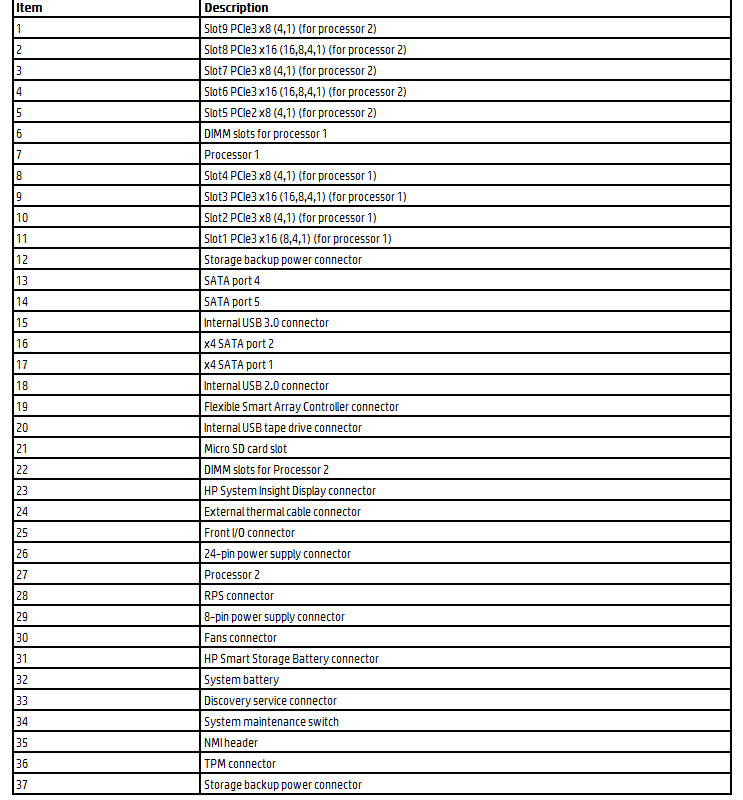

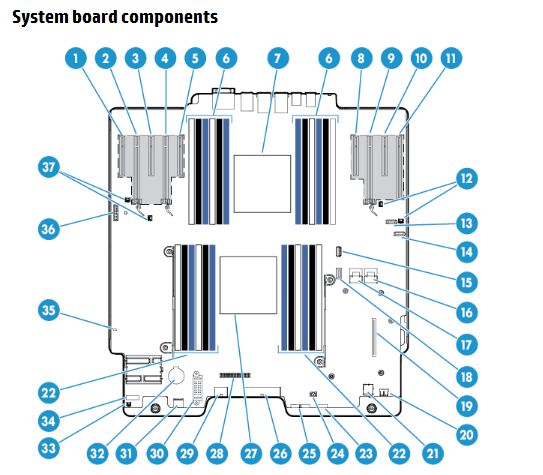

9. 시스템 보드 입니다.

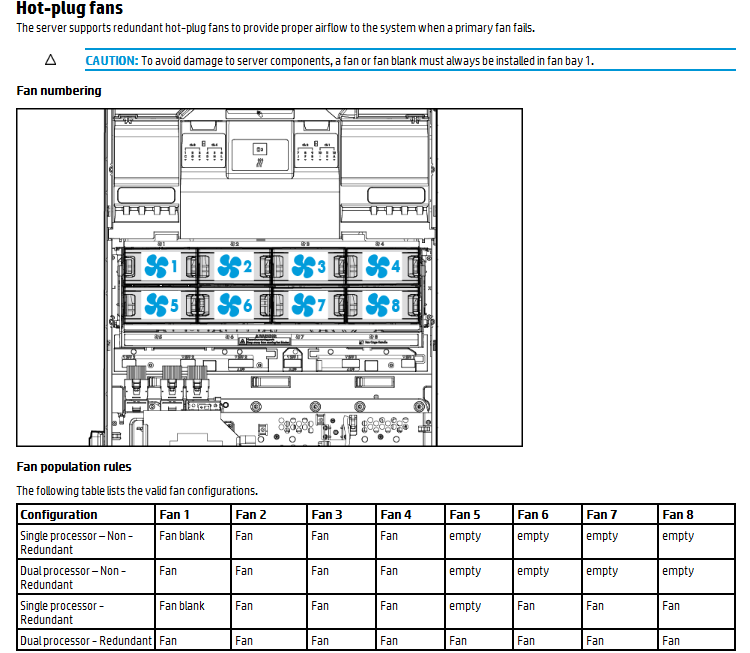

10. 시스템 FAN 입니다.

1CPU 일때 FAN은 2,3,4 번에 장착되어 있으며 2CPU 추가시 1번까지 에 FAN을 추가 됩니다.

FAN 2중화를 지원하며 1CPU일때 6,7,8번에 FAN을 추가하여 주며 2CPU 일때 5번까지 FAN을 추하하면 됩니다.

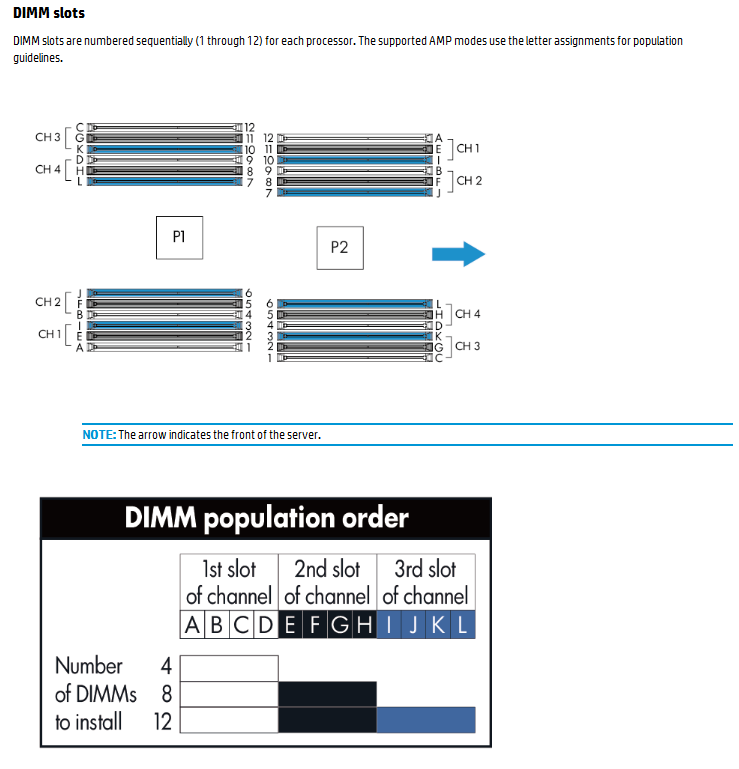

11. 시스템 Memory 는 Port 입니다.

1CPU당 12개의 Memory Port가 있으며

최대 Maximum Capacity (RDIMM)
384GB (24 x 16GB RDIMM @2133MHz) 까지 장착가능 합니다.
