IBMx3100M5의 모델에 대해서 외관모습 및 내부모습 Bios 및 Raid 구성에 관하여 소개드리고자 합니다.

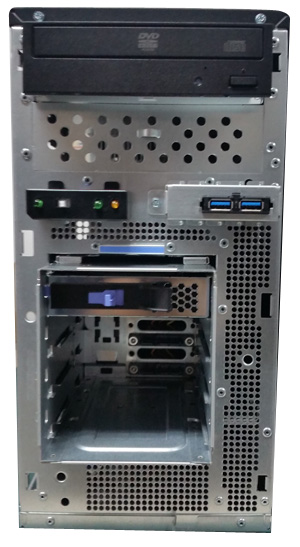

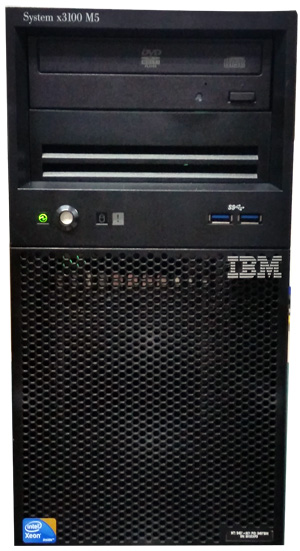

1. IBMx3100M5의 정면에서 바라본 모습이며, 외관덮개를 제거시의 모습입니다.

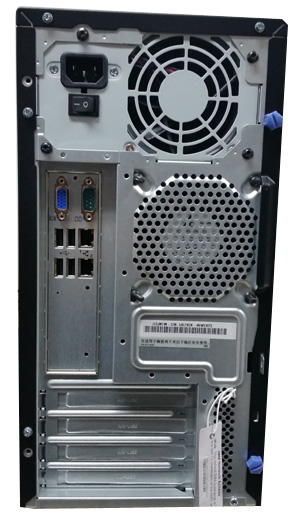

2. IBMx3100M5 후면 모습으로, RGB, 시리얼포트, USB2.0, RJ-45 x 2개입니다.

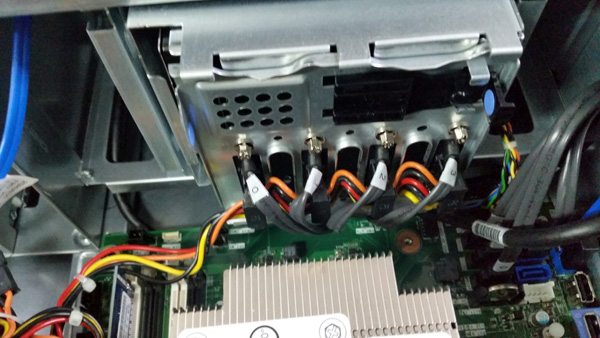

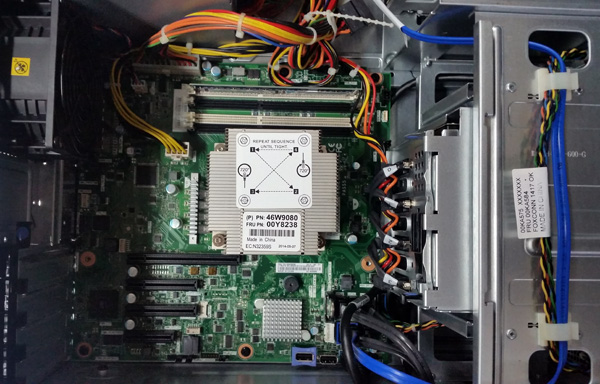

3. 시스템 내부의 화면입니다.

Slot은 Total 4개로 PCIe 3.0 x16배속 1개, x8배속 1개, x8배속 1개, x4배속 1개이며,

DISK Bay는 4개로 Sata cable로 연결되어져 있습니다.

Memory Slot은 DDR3 4DIMM으로 UDIMMs Memory만 지원합니다.

4. 4개의 DISK Bay이며, SimpleSwap DISK 및 SATA DISK만 지원됩니다.

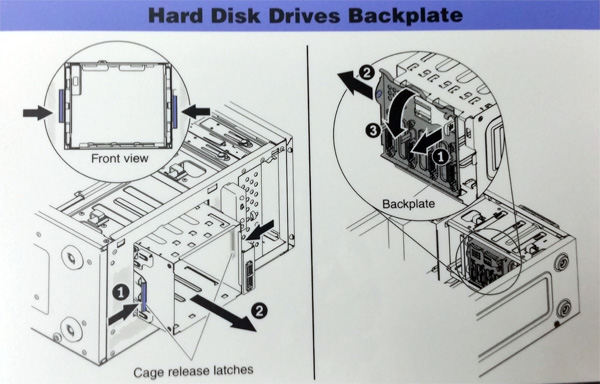

5. Hard DISK Backplate 교체방법으로 설명되어져 있습니다.

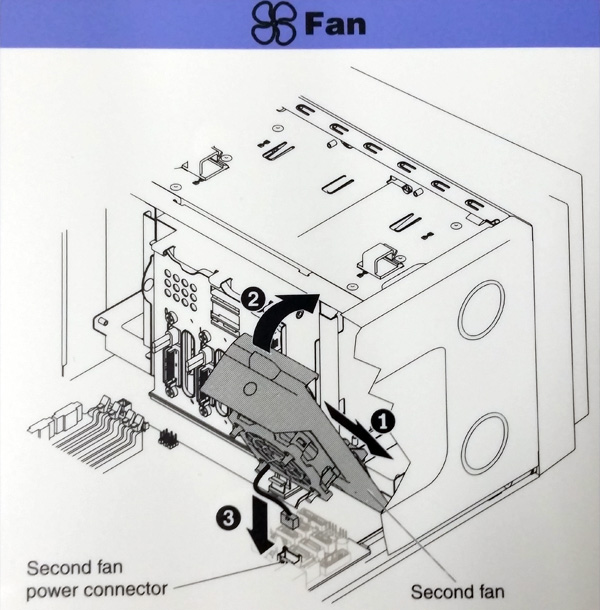

6. Second Fan을 추가할 경우에 장착방법의 화면입니다.

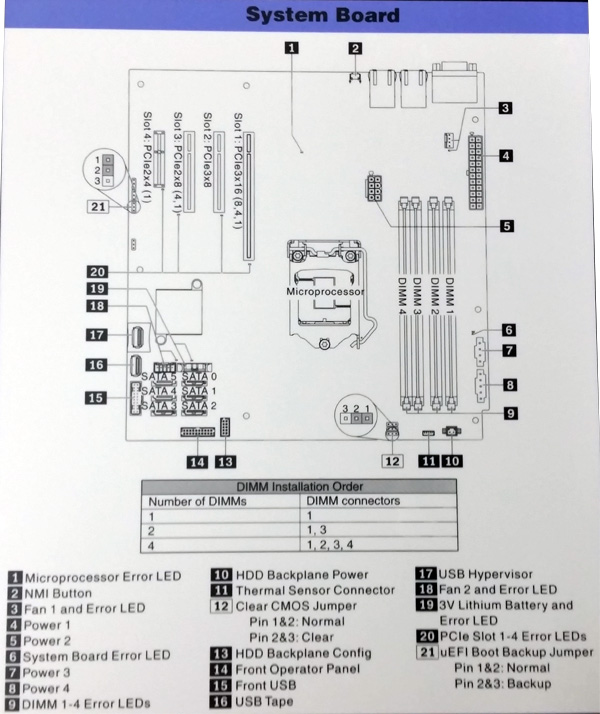

7. Intel C222 Chipset의 MainBoard화면입니다.

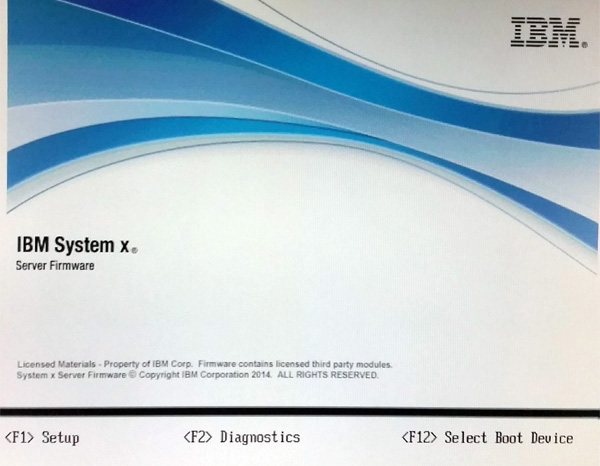

8. F1번을 눌러 Bios에 진입합니다.

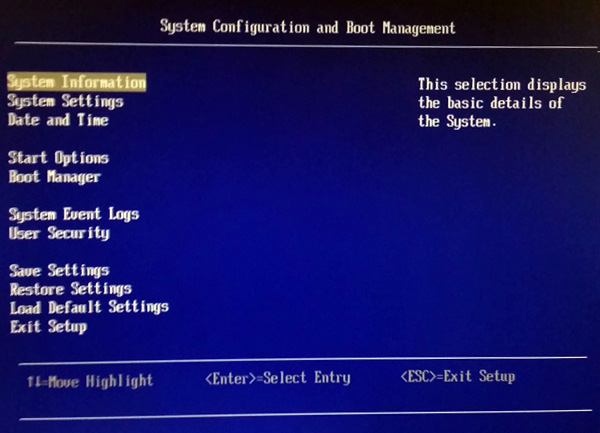

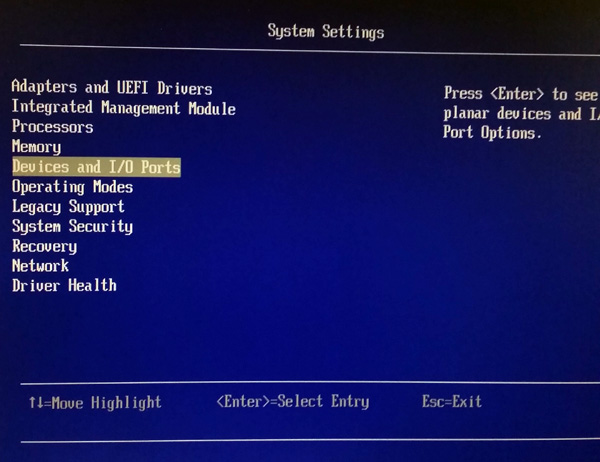

9. System Settings를 클릭합니다.

10. Devices and I/O Ports를 클릭합니다.

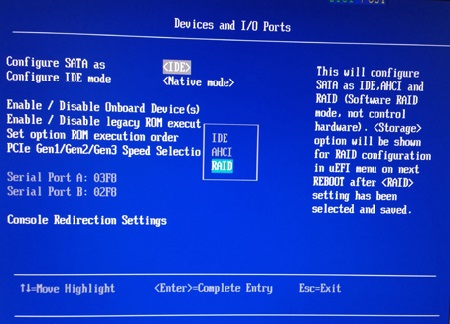

11. Configure SATA AS를 RAID로 변경하고 Bios의 설정값을 저장한후에 장비를 재부팅합니다.

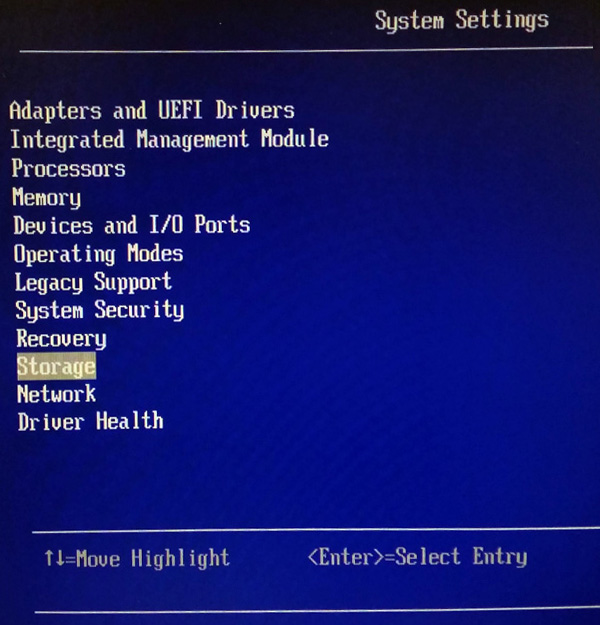

12. 재부팅하여 F1번을 누르면 다음과 같이 "Storage"가 생성이 되며, 이부분을 클릭합니다.

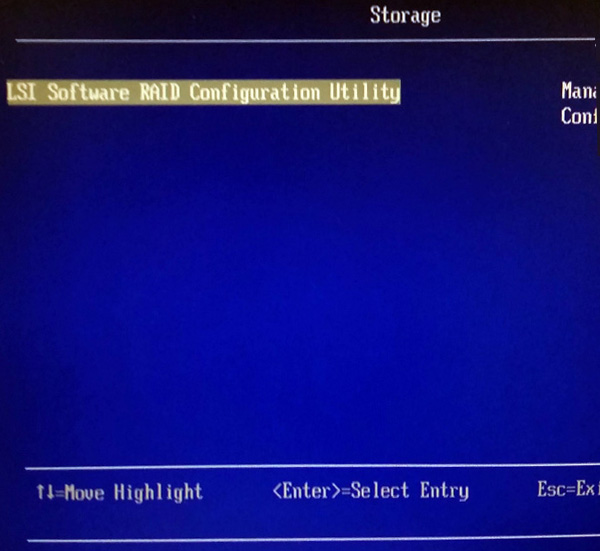

13. LSI Software RAID Configuration Utility를 클릭합니다.

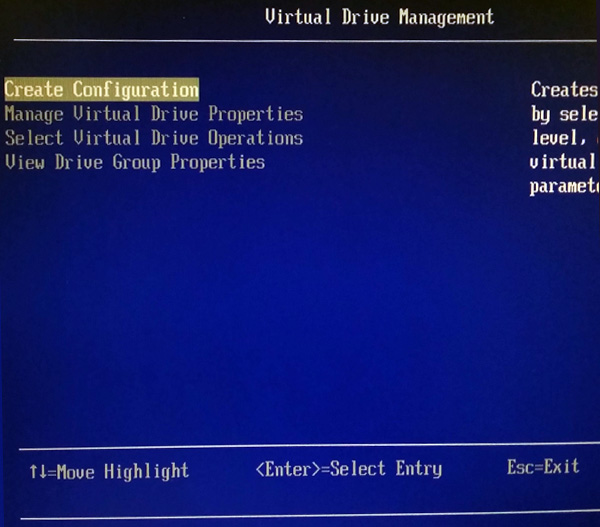

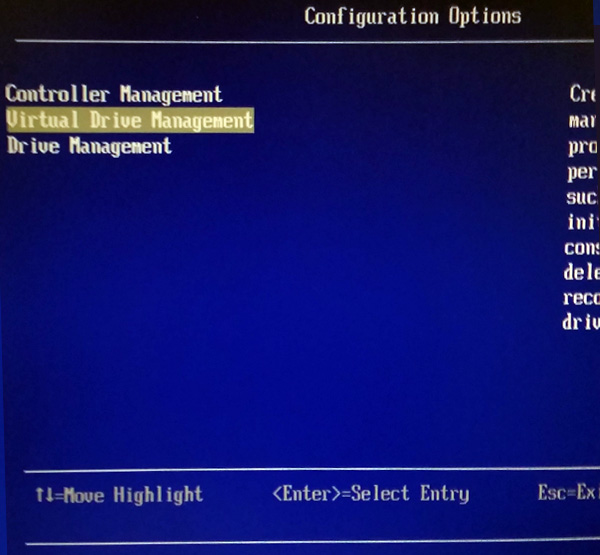

14. Virtual Drive Management를 클릭합니다.

15. Create Configuration을 클릭합니다.

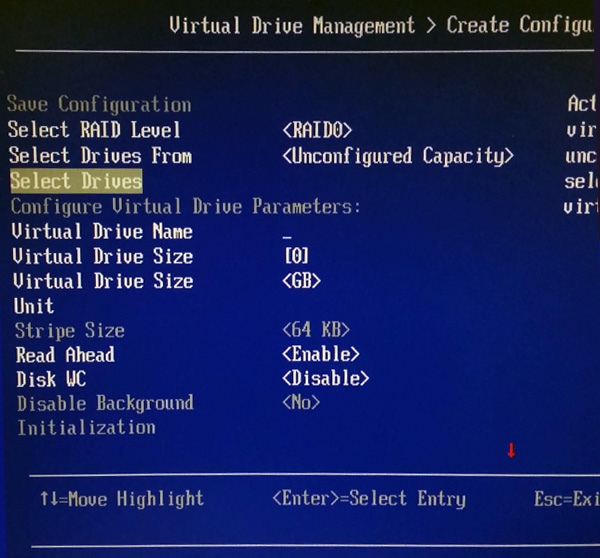

16. RAID Level을 RAID0으로 뱐경합니다.

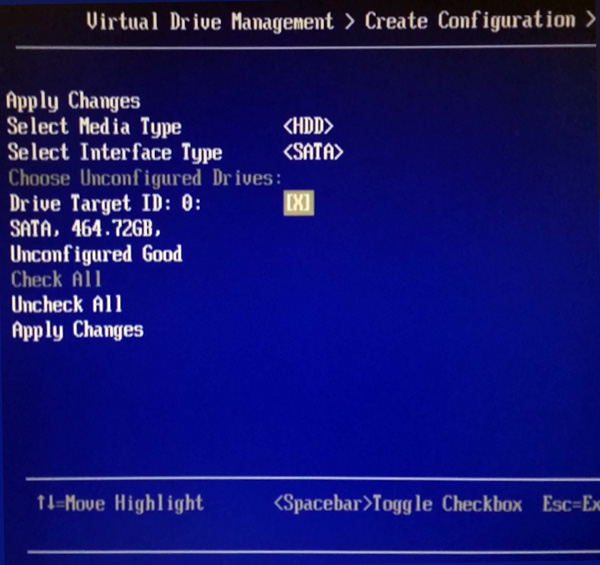

17. Drive Target ID 부분을 Spacebar로 클릭하여 X로 선택후 Apply Changes를 클릭합니다.

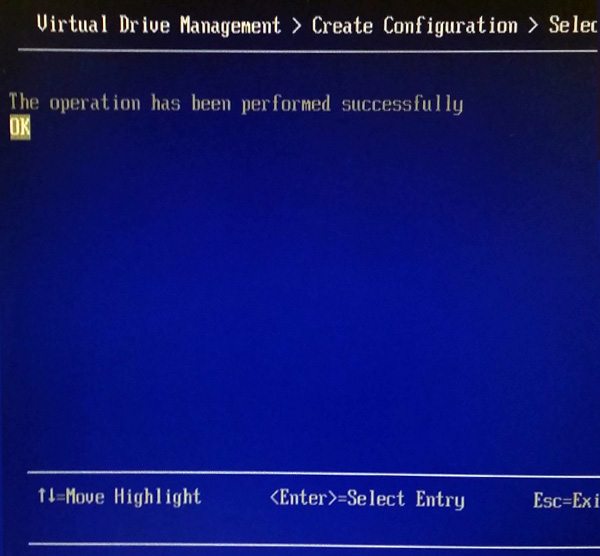

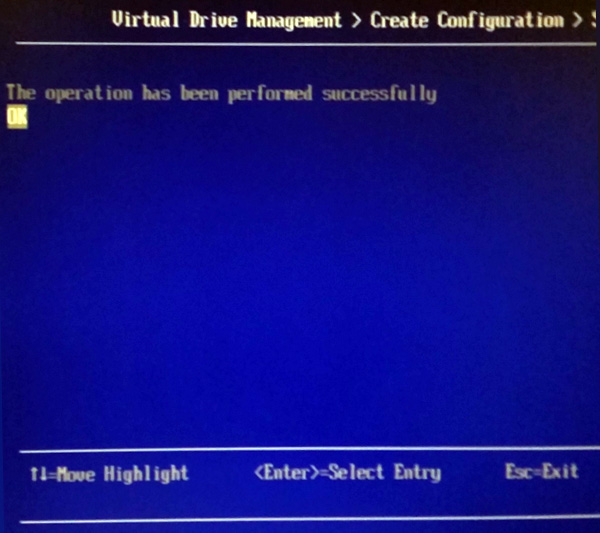

18. OK를 클릭합니다.

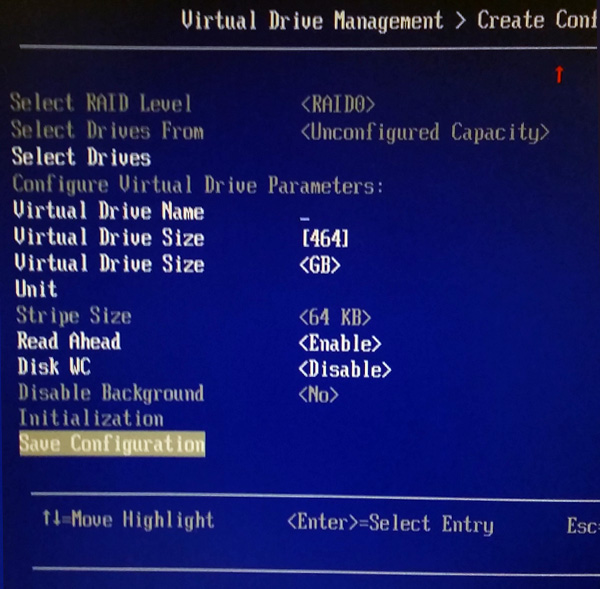

19. SAVE Configuration을 클릭합니다.

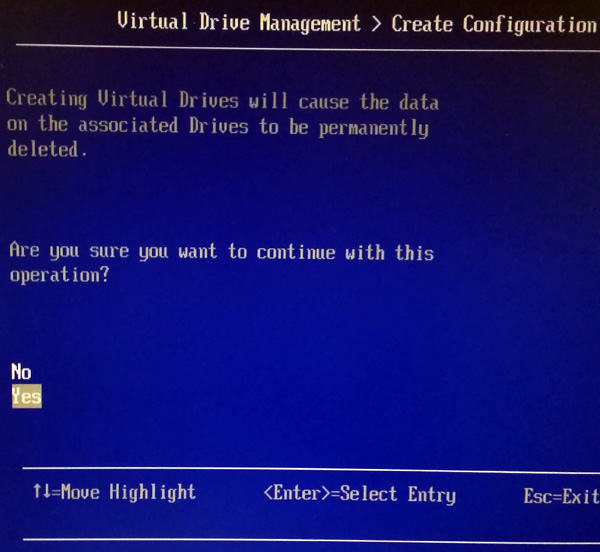

20. Yes를 클릭합니다.

21. OK를 클릭합니다.

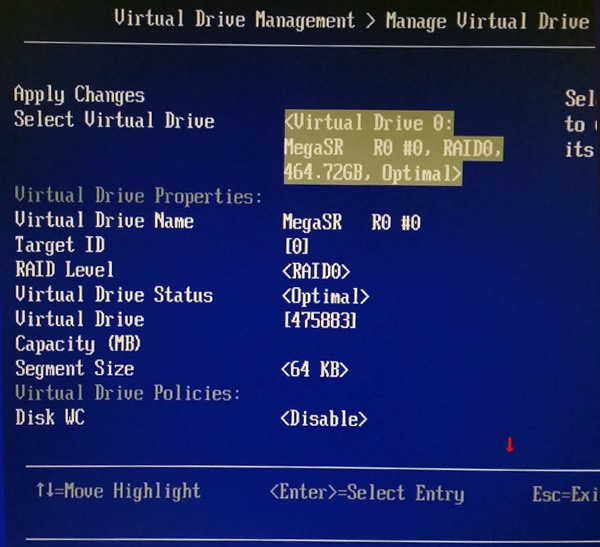

22. 15번화면에서 Manage Virtual Drive Properties를 클릭하여, Raid0구성되어진 화면을 볼수 있습니다.

여기까지 IBMx3100M5의 H/W모습 및 Bios에서의 Raid구성하는 방법에 대해서 알아보았습니다.

감사합니다.
