IBM x3250M4 , x3100M4 사용되는 (C100 Raid Controller) Raid 구성방법 입니다.

작성자 정보

작성자: admin
조회수: 32976
작성일: 2014-08-28 09:55:24

IBM x3250M4 , x3100M4 사용되는 (C100 Raid Controller) Raid 구성방법 입니다.

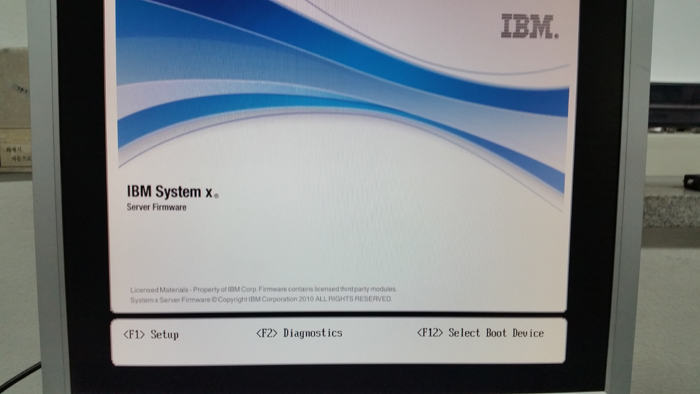

1. 키보드 F1 키 사용하여 Setup 화면에 진입합니다.

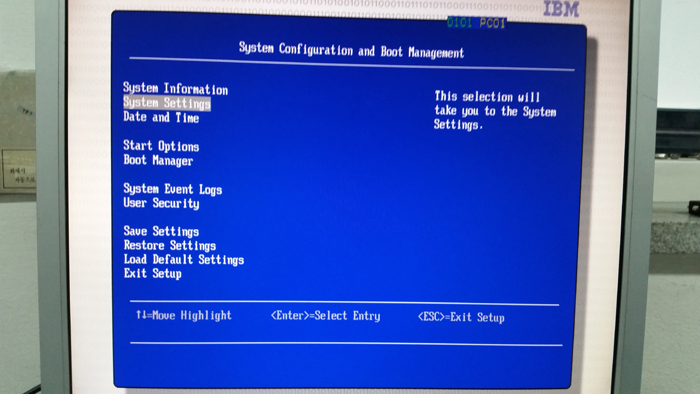

2. System Settings 항목 선택하여 진입합니다.

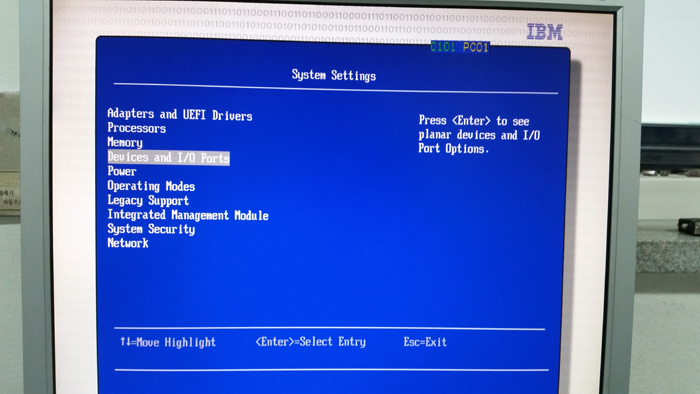

3. Device and I/O Ports 항목 진입합니다.

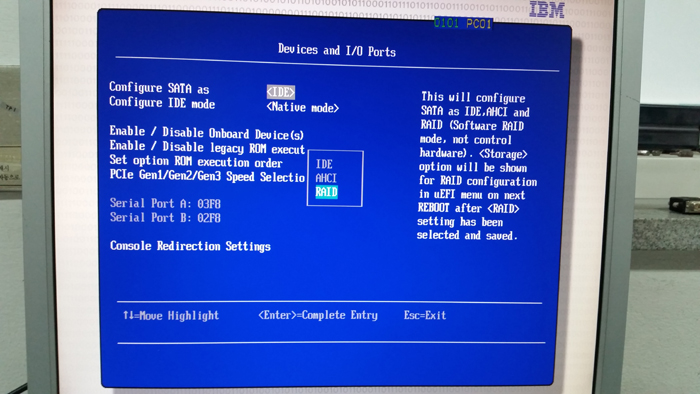

4. Configure SATA as 항목에 RAID 선택합니다.

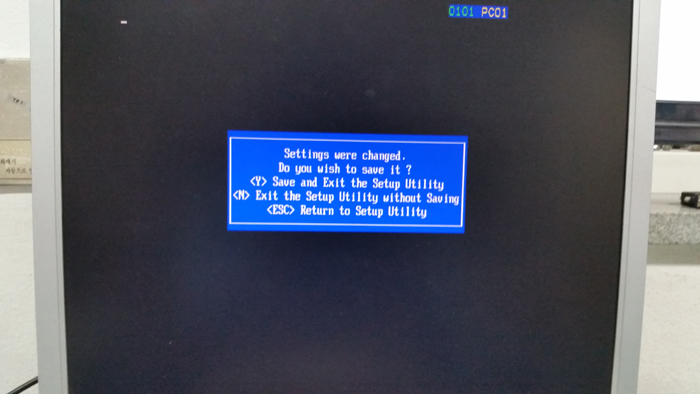

5. 변경사항을 저장 후 시스템 재부팅합니다.



6. 키보드 F1 키 사용하여 Setup 화면에 진입합니다.



7. 다시 System Settings 항목 선택하여 진입합니다.

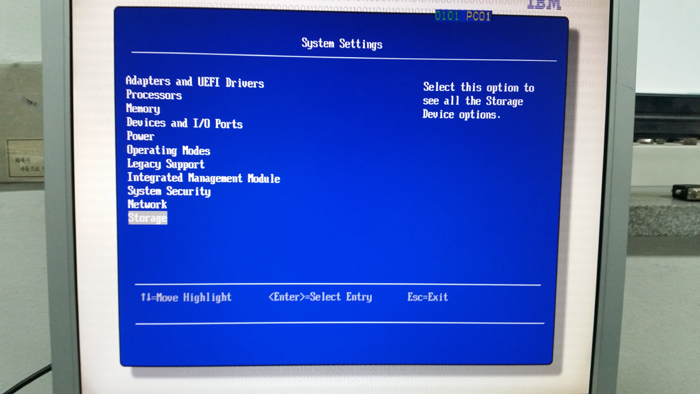

8. Storage 항목이 새로 생성되어 있습니다. Storage 항목 실행합니다.

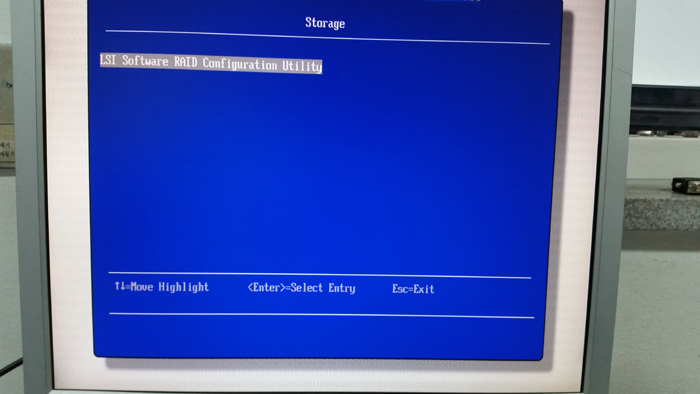

9. LSI Software Raid Configuration Utility 항목 실행합니다.

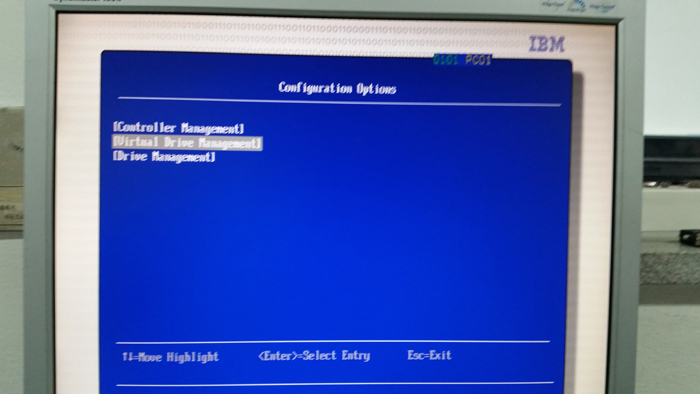

10. Virtual Drive Management 항목 실행합니다.

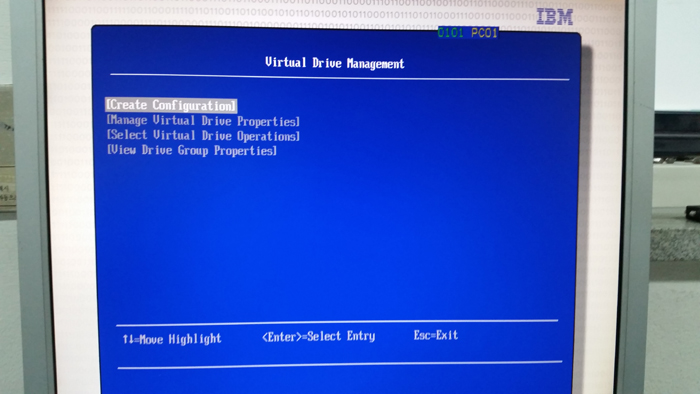

11. Create Configuration 항목 실행합니다.

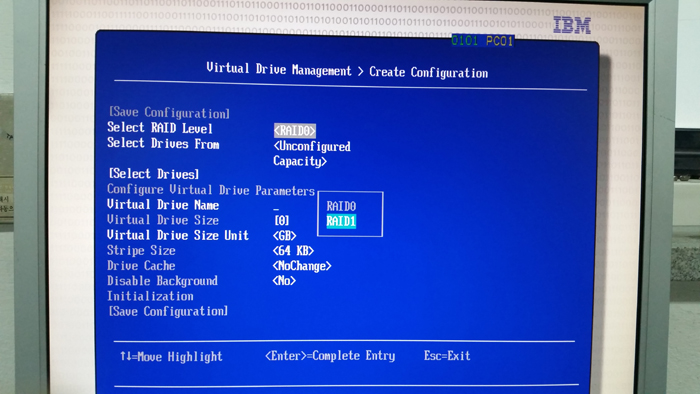

12. Selsect RAID Level 선택합니다. 여기에선 RAID1 으로 진행합니다.

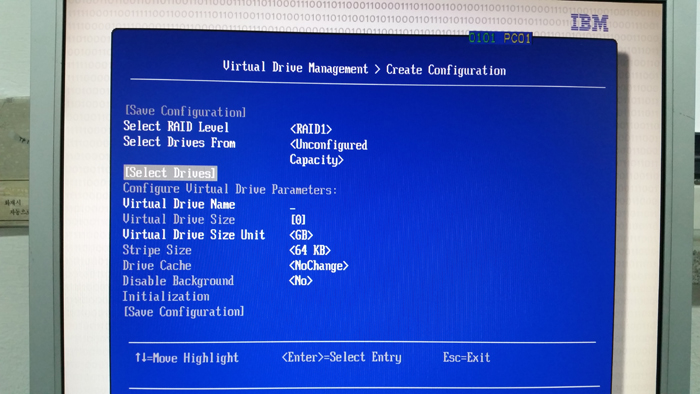

13. Select Drives 항목 실행합니다.

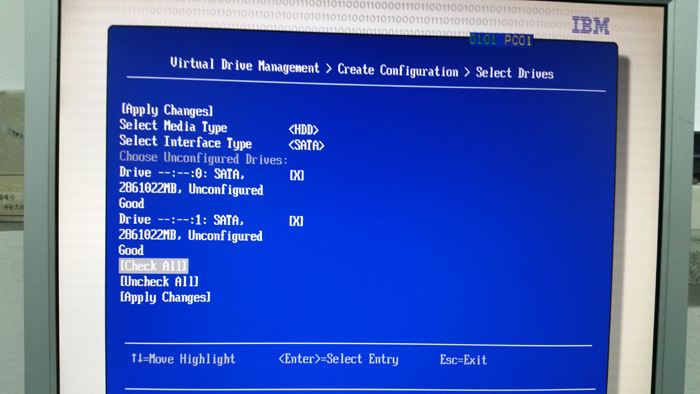

14. 서버에 장착되어진 HDD 가 Drive 0.1 로 보여집니다 Check All 선택하여 진행 후 Apply Changes 선택하여 설정 변경합니다.

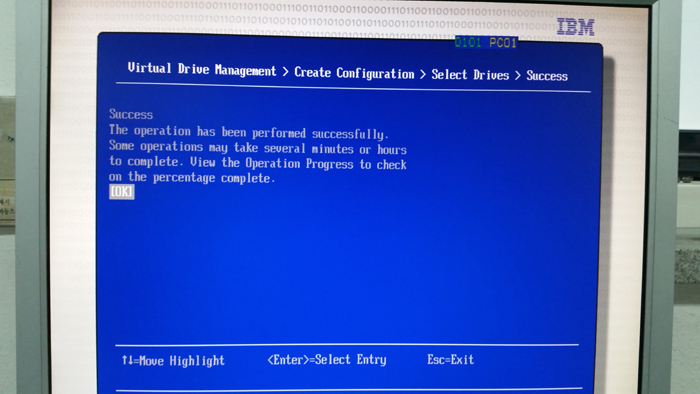

15. 구성이 성공하였다는 화면이 나오면 OK 선택하여 실행합니다.

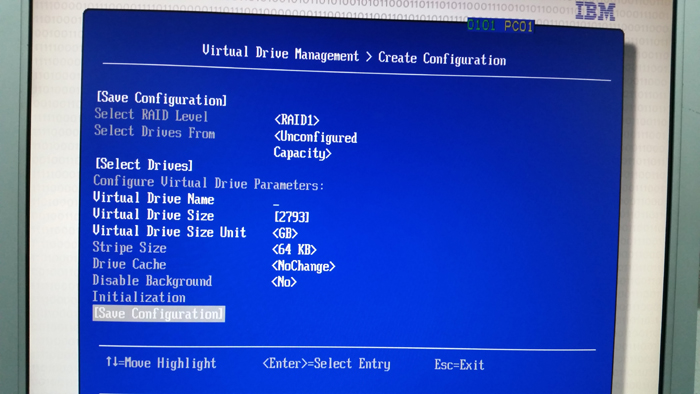

16. Save Configuration 선택하여 실행합니다.



18. 경고 문구 확인 후 YES 선택합니다.

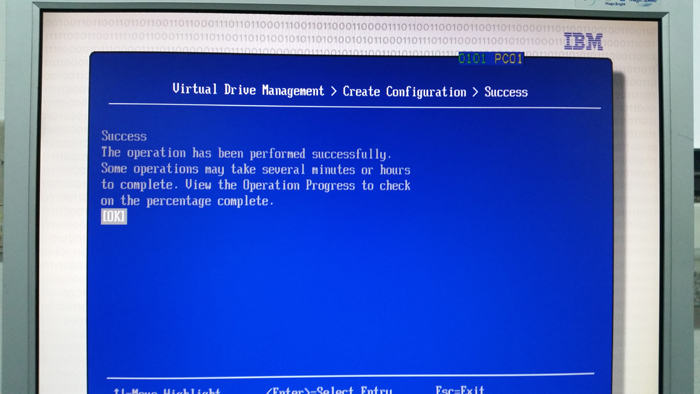

19. 구성완료 화면이 나오면 OK 선택 실행합니다.  구성이 완료 되었습니다.

감사합니다.
